【NBR】NBR如何通过WEB方式配置实现内网主机在弹性带宽的限速情况上网

发布时间: 2013-10-09 点击量:535 打印 字体:

一、组网需求
  1、出口带宽是单线10M,带机数50台;
  2、要针对192.168.1.2-192.168.1.200 的IP地址设置弹性带宽。

二、组网拓扑



三、配置要点

  1、选择限速策略方式为弹性带宽;
  2、设置线路带宽值;
  3、出口带宽是10M 带机数是50台建议上行带宽为 300-400kbps,下行带宽  600-800kbps。
  若带宽比较充裕的时候,客户机的下行速度会在800左右波动;若带宽比较紧张,客户机的下行速度会在600左右波动。


四、配置步骤
  1、配置WAN0口,选择弹性带宽策略:
带宽控制-》带宽状态-》固定限速 /弹性带宽

  2、配置WAN 0口的线路带宽值:
选择线路带宽

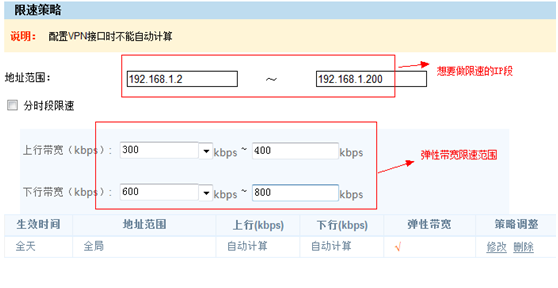

  3、设置限速策略

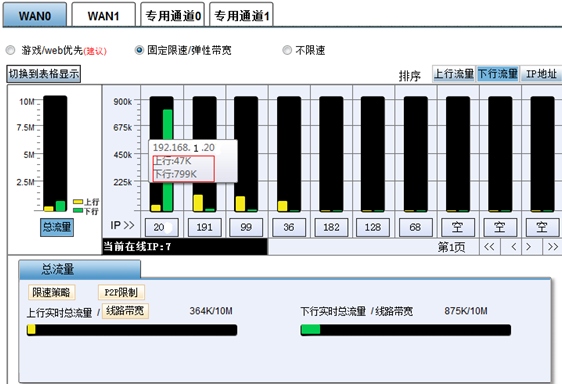

五、配置验证
  1、查看带宽状态那边游戏是否有流量值。弹性带宽值下行是600-800kbps.流量会在设置的范围内波动。

  2、电脑上查看下载值,速率是93.10KB*8=744Kbps是小于800kbps
