    【RSR】SIC-3G线卡如何XModem方式升级

    发布时间：2013-09-11
    点击量：3468

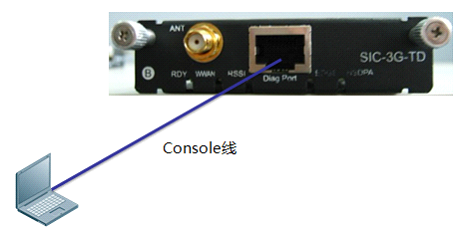

    一、拓扑图



    二、XModem方式升级

    注意：

    SIC-3G线卡，启动过程中波特率默认是115200，启动完毕进入主界面波特率为9600。如果启动的波特率被改成其他数值，请注意通过相应的波特率登入。

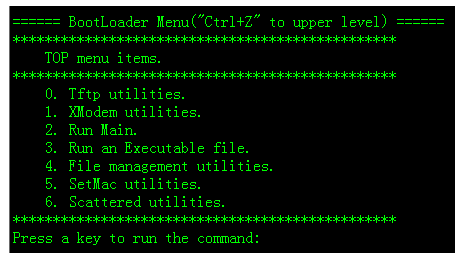

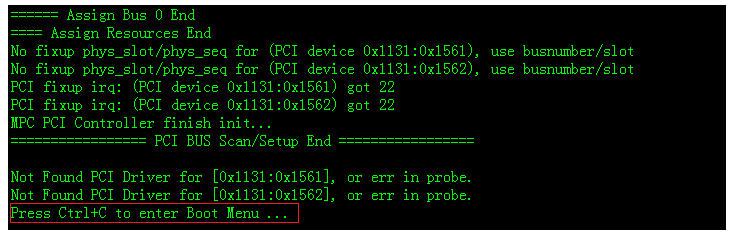

    1、开机，按 Ctrl+c进入BootLooder主菜单

    2、（可选）、若当前SIC-3G卡的波特率已为115200，则直接跳到步骤 2，否则执行下面步骤

    说明：修改波特率为115200，是为了加快XModem传输速度

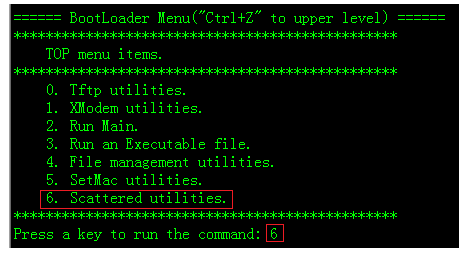

    1）选择6. Scattered utilities

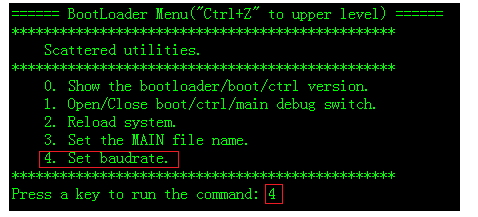

    2）选择4. Set baudrate.

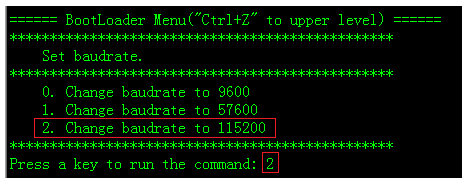

    3）选择2. Change baudrate to 115200

    4）修改登入终端的波特率为115200，按Enter键，控制台输出正常为修改成功；

    5） 按两次Ctrl+Z，返回到BootLoader主菜单；

    3、（可选）、若SIC-3G线卡的主程序已经丢失，则直接跳到步骤 4，否则执行下面步骤

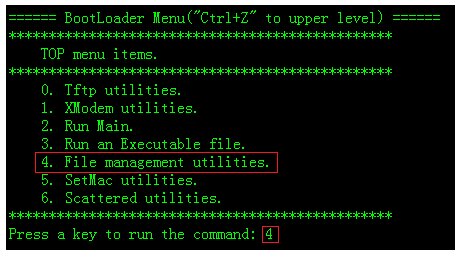

    1）BootLoader主菜单中选择4. File management utilities.，进入文件操作子菜单

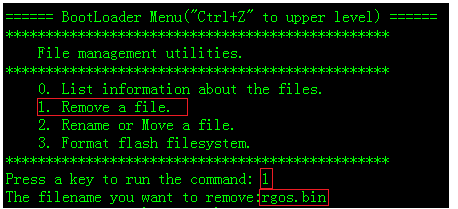

    2）在文件管理子菜单中选择1. Remove a file，在出现的“The filename you want to remove:”提示符后输入“rgos.bin”后，按Enter键。

    4） 按Ctrl+z，返回到BootLoader的主菜单

    4、将自动升级包传输入SIC-3G线卡

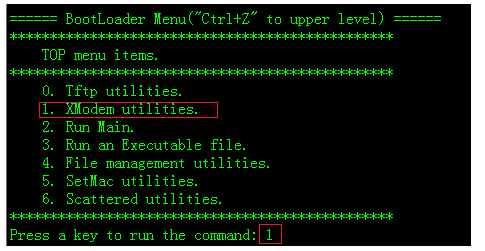

    1）主菜单中选择1. XModem utilities.

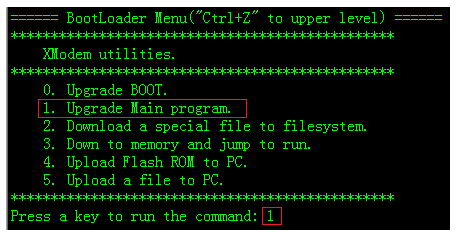

    2）进入后，选择1. Upgrade Main program.

    3）发送xmodem文件

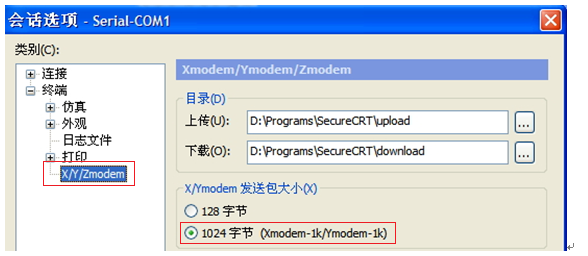

    a、若使用SecureCRT，在“选项->会话选项->终端->X/Y/Zmodem”中，在“X/Y/Zmodem发送包大小”配置项中，选择“1024字节(XModem-1K/Ymodem-1K)”

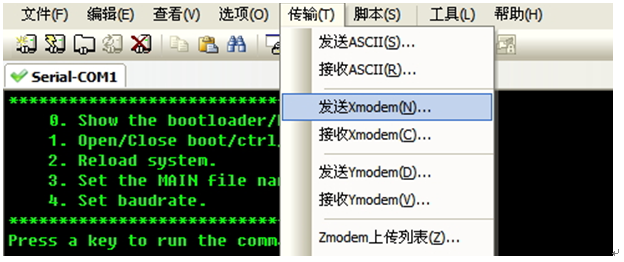

    在“传输”菜单中选择“发送XModem”，然后选择需要升级的bin文件（一定要重命名成rgos.bin），点确定开始升级。

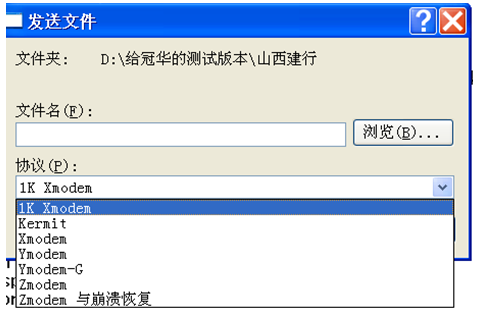

    b、若使用超级终端，则选择“传送”菜单中的“发送文件”选项

    进入发送文件选项后，协议选择1K XModem，然后在浏览中选择需要升级的bin文件（一定要重命名成rgos.bin）

    5、重启SIC-3G线卡，让自动升级包运行

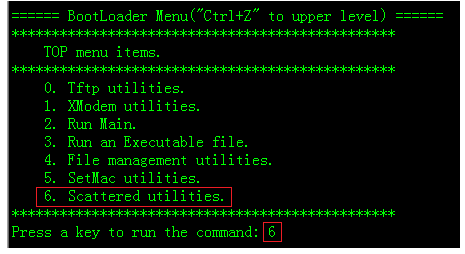

    1）下载完成后，按Ctrl+z返回BootLoader主菜单，选择6. Scattered utilities

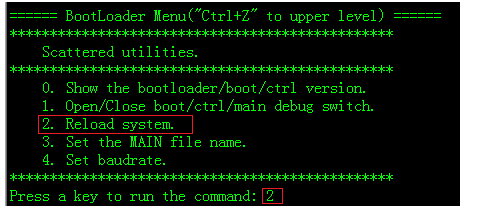

    2）在Scattered utilities子菜单中，选择2. Reload system

    线卡进入升级过程，请耐心等待。

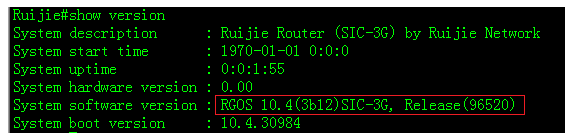

    三、升级验证

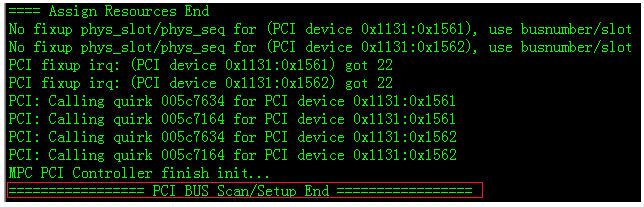

    1）升级完成后线卡会自动重启，进入大版本，停留在“PCI BUS Scan/Setup End”界面

    2）修改PC连接SIC-3G线卡控制台波特率为9600，按Enter键进入大版本环境，升级完成。
