一、组网需求
客户希望出差用户可以使用VPN方式快捷拨入访问内网资源。
二、配置要点
PPTP VPN 只支持电脑(PC)作为客户端来拨入VPN。
在NPE上设置的VPN客户端地址池不能与当前NPE下的内网网段冲突(重叠),否则会提示报错。
注意: 并不是拨通了VPN之后就马上能访问对端的内网,需进行以下两种操作中的一种:
1、在本地的新建的VPN连接属性里勾选”在远程网络上使用默认网关“,此时客户端PC访问任何往外的数据流都会从VPN隧道中出去。
2、在客户端PC上以管理员身份添加去往VPN对端网段的路由。
说明:
① VPN服务器隧道IP与客户端地址池IP范围必须是同个网段的,客户端PC实际的网卡IP不能与这VPN服务器隧道IP同个网段。
② 若可以拨通但是无发ping通服务器地址,需要在pc上添加去往服务器网段的路由。
③ 若可以ping通但无法访问,请注意被访问的PC上是否有开防火墙,若有打开防火墙,将其关闭再测试。
④ 配置vpn后设备会自动下发aaa配置 (命令行登录设备的时候会提示输入用户名和密码,所以要重新配置telnet的密码)

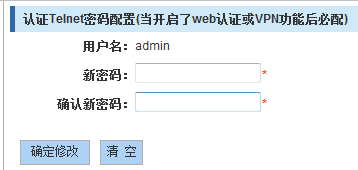

进入菜单 高级选项 > 系统设置,选择修改telnet密码:
系统会自动下发用户名为admin 登陆密码为所设置新密码的aaa用户设置,对应命令如下:
username admin password test123
三、配置步骤
1、NPE的PPTP VPN配置

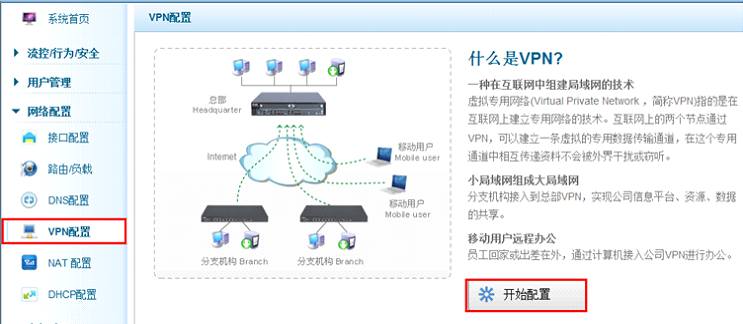

点击“VPN配置”---“开始VPN配置”。

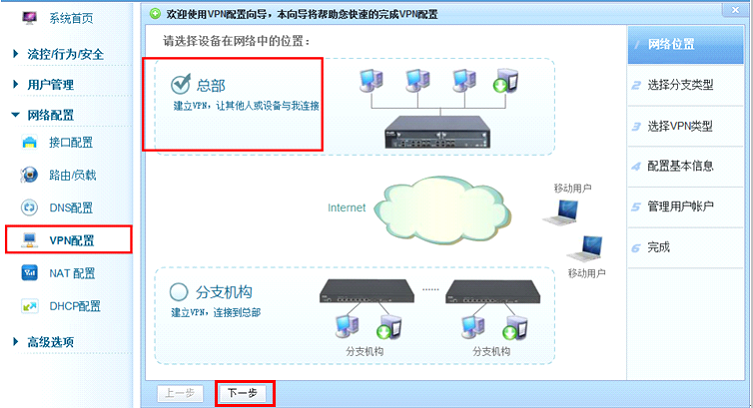

点击开始配置,选择“总部”
点击下一步

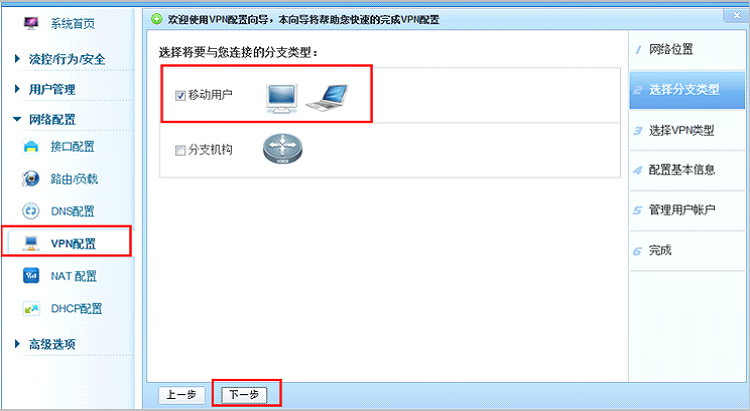

选择移动用户,继续点击下一步

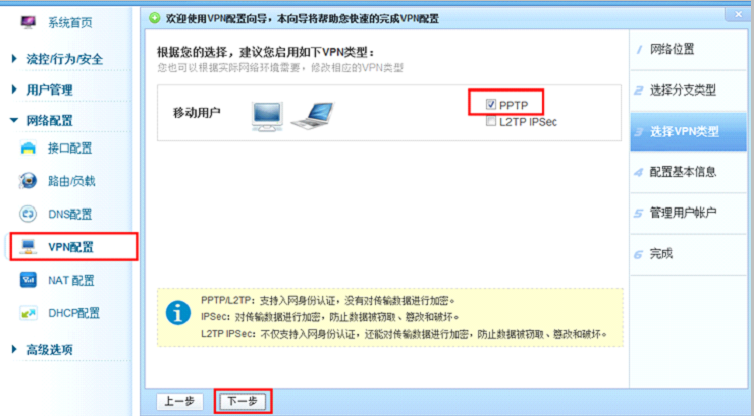

选择配置vpn类型
点击下一步

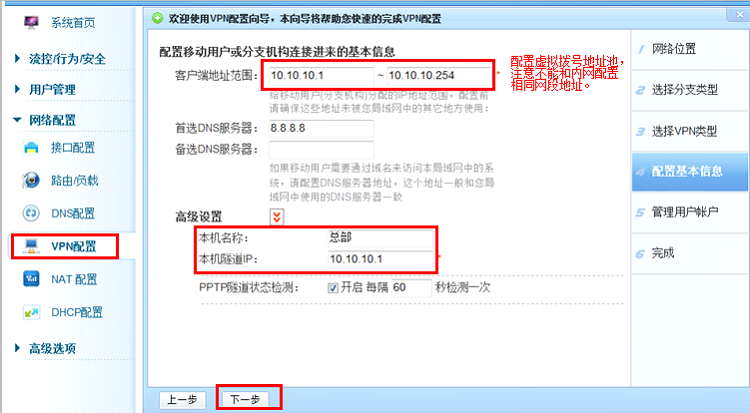

配置VPN服务器隧道ip和VPN虚拟地址池
本机隧道IP:默认为客户端地址范围的第一个地址,可以不用修改
客户端地址范围: 为客户端拨入时获取的用于与内网通信的虚拟IP地址,注意不能是网络中已经存在的网段,否则会冲突
注意DNS填写,不填写DNS 电脑操作系统为win7的用户拨入后会出现无法访问网页的问题;
如果拨入VPN后直接访问内网服务器的IP地址,而不是服务器对应的网址(即域名),则不需要填写DNS地址;

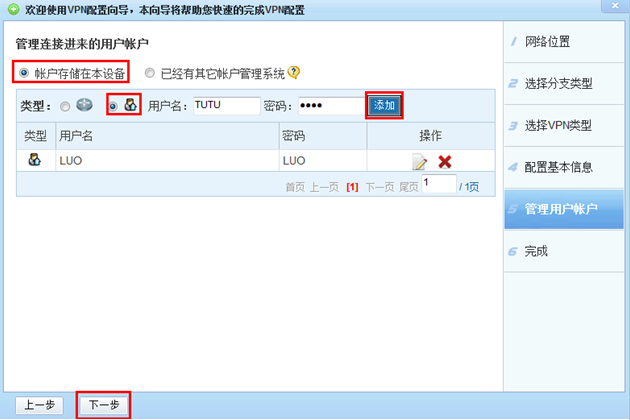

继续点击下一步:添加vpn拨入的用户名和密码。
注意:此处添加的用户名和密码可以同时多个用户一起使用,账号支持共享。

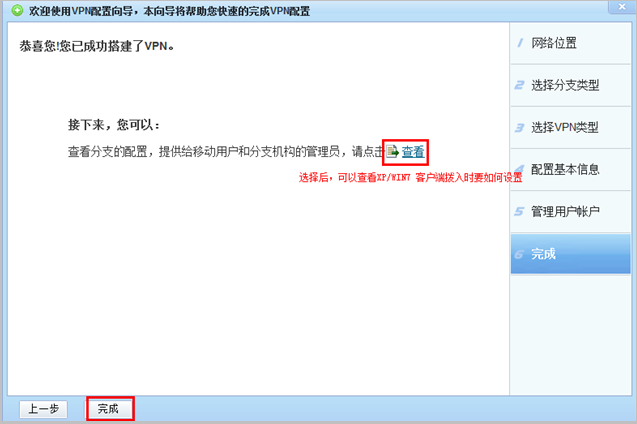

下一步,单击“查看”,可以查看拨入的VPN客户端电脑需要如何设置,单击“完成”即完成设备的VPN配置:

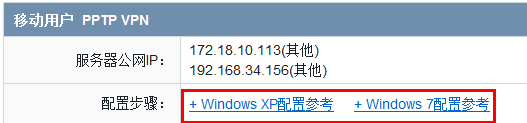

单击“查看”后,在弹出的网页可以看到客户端的配置参考:
建议将此配置参考复制下,供以后用户有需求时提供。
2、客户端PC的设置
XP系统:

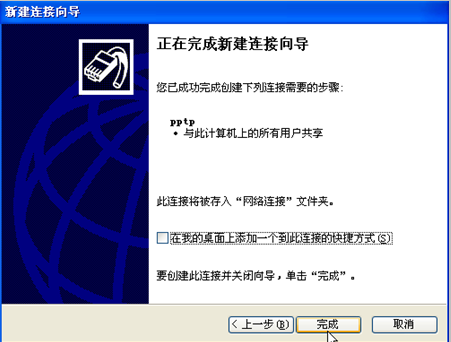

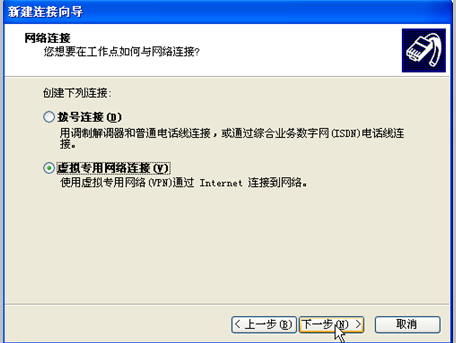

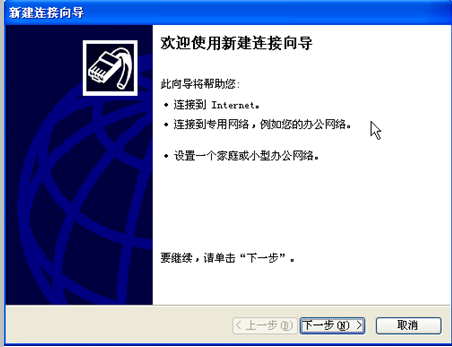

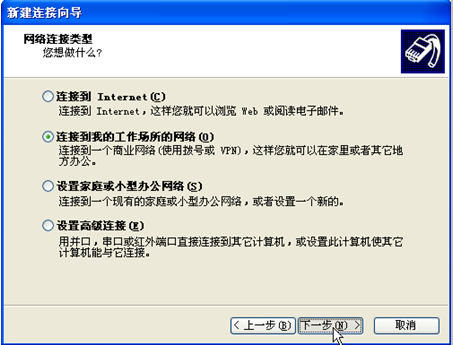

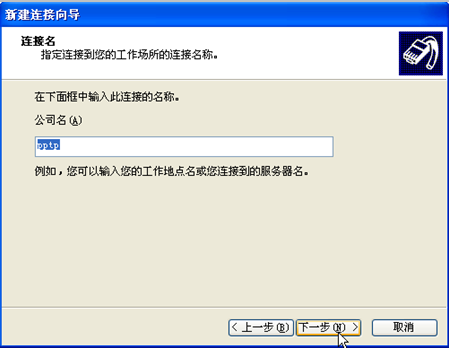

a、建立VPN连接

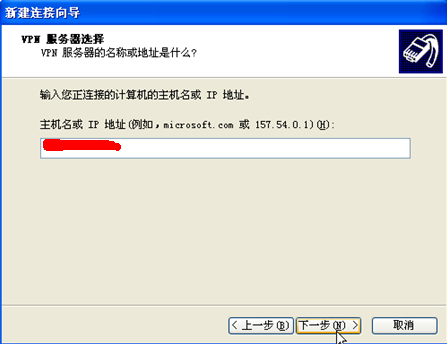

VPN服务器的IP地址如下:
192.168.33.235(电信)

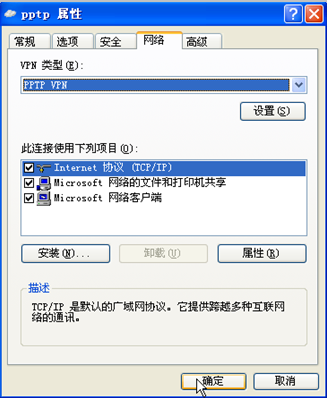

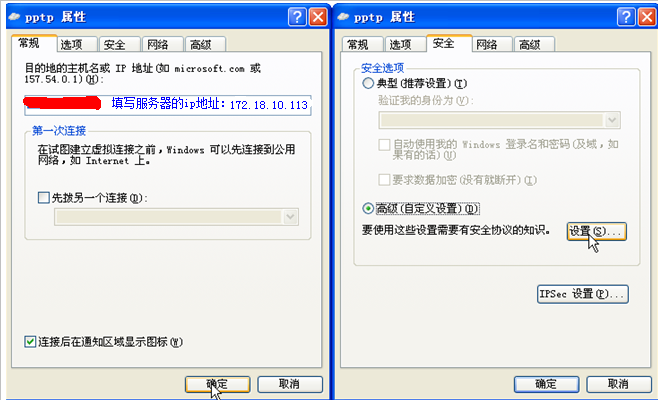

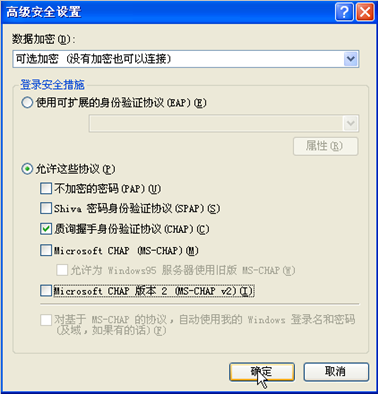

b、设置VPN属性

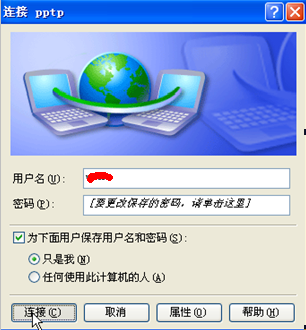

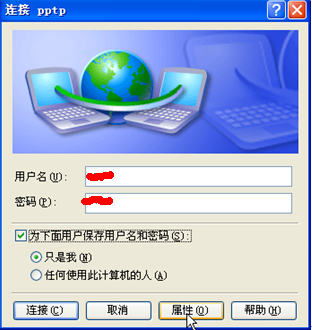

c、连接VPN
Win7系统客户端配置:

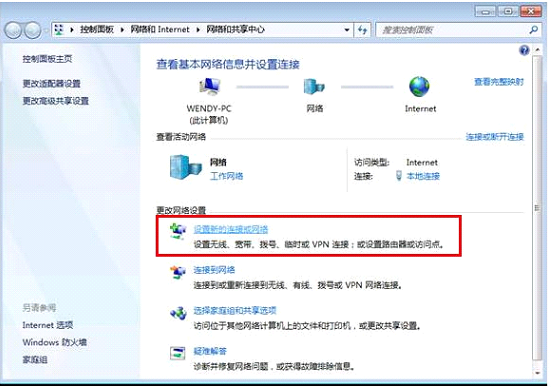

a、右键桌面"网络">"属性"

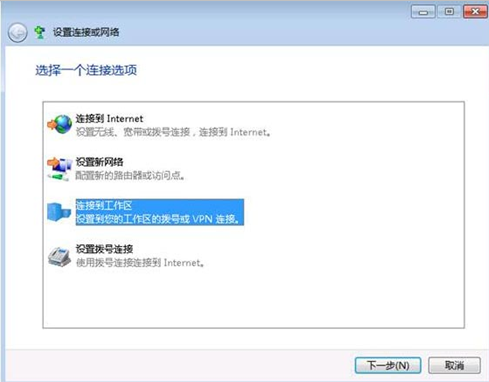

b、连接到工作区

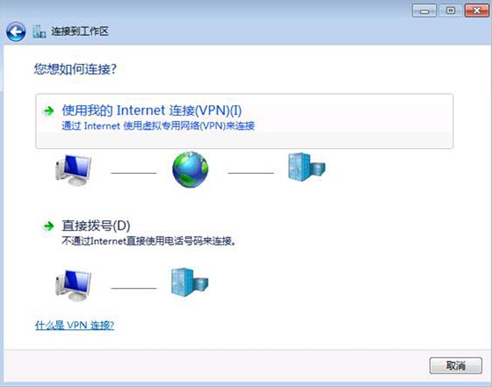

c、使用我的Internet 连接(VPN)

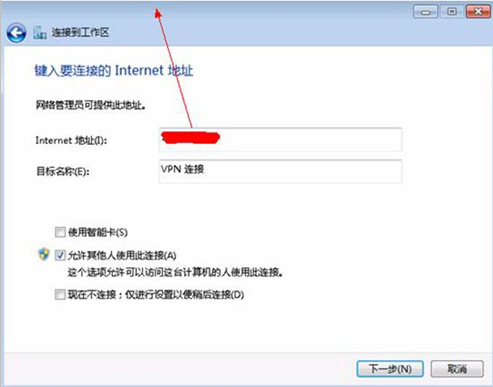

d、可以根据实际的链路选择VPN地址(即,NPE外网接口IP地址):

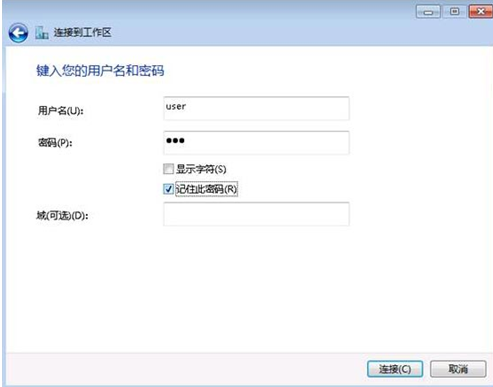

e、输入用户名和密码:

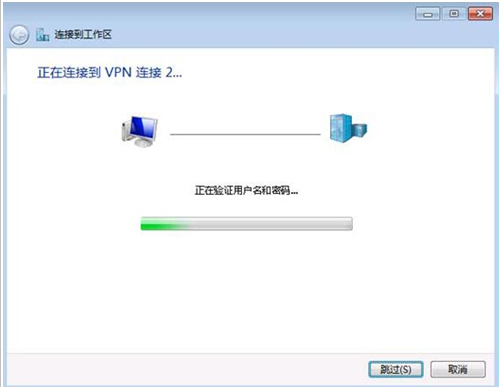

f、验证用户名和密码(可直接跳过):

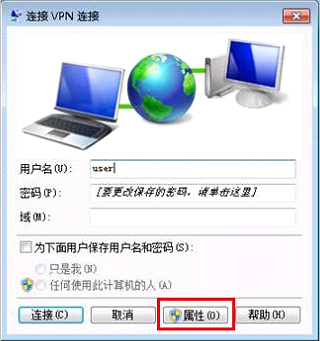

g、连接创建后,找到 网络连接 > 属性里刚才创建的这个VPN连接,双击,在弹出的对话框中,选择属性:

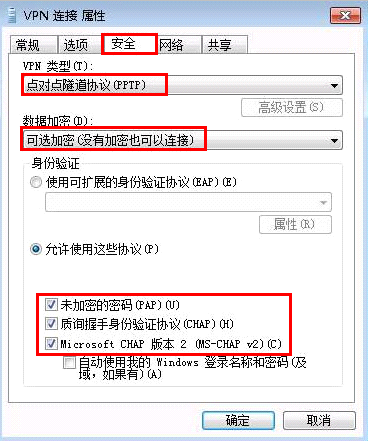

设置VPN连接属性

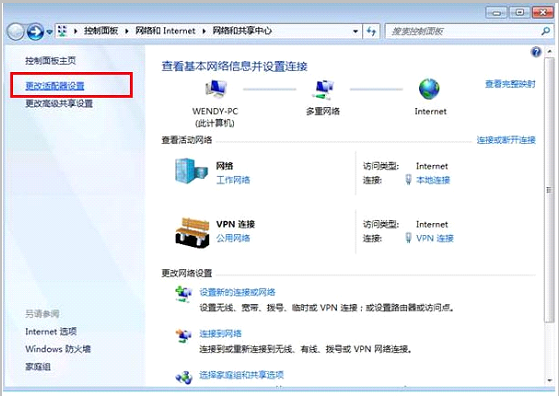

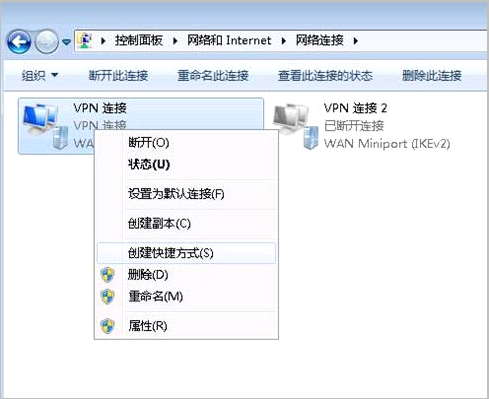

如果需要创建桌面VPN快捷方式,选择“更改适配器设置”
创建桌面VPN快捷方式
点击“确定”即可创建到桌面的快捷方式。
四、配置验证

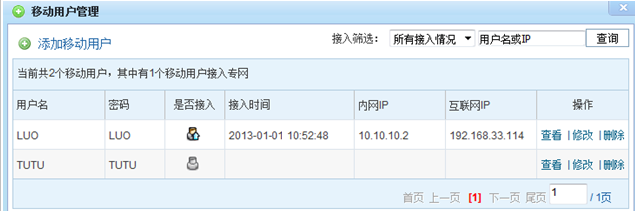

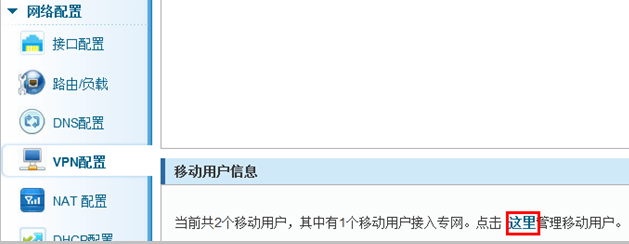

1、在VPN配置> 移动用户信息中查看:客户端“LUO”用户已经连接成功
单击“这里”之后,可以看到拨入的用户:
是否接入:图标点亮,说明当前用户为已接入用户;
接入时间:可以看到当前用户是什么时候拨入到设备上的;
内网IP:拨入用户获取到的客户端虚拟IP地址;
互联网IP:拨入用户使用的互联网IP地址;
2、拨入成功后如果无法访问内网的服务资源,需要在pc上添加去往服务器端的路由,配置如下:

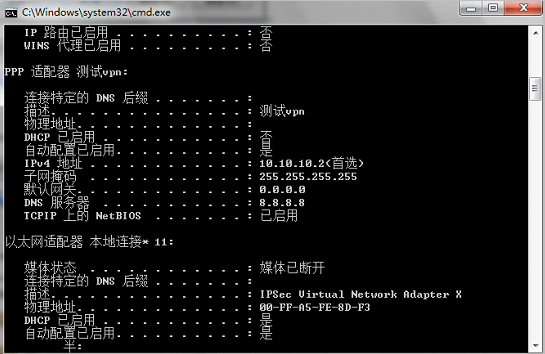

先查看pc获取到的虚拟拨号地址

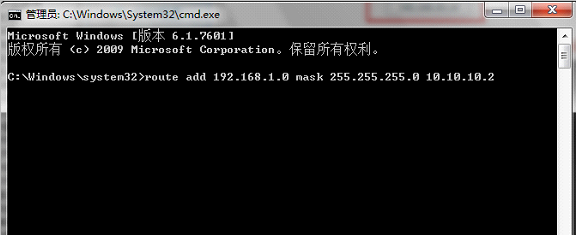

在客户端PC上以管理员身份添加去往VPN对端网段的路由,命令如下:
192.168.1.0是指服务器网段的地址,10.10.10.2是我们pc拨入VPN后获取的虚拟地址。

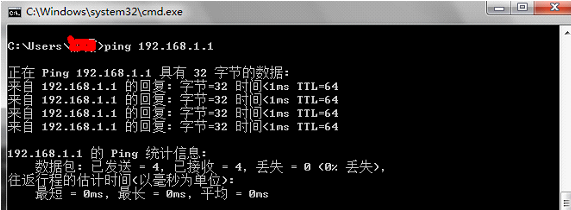

测试是否可以正常访问

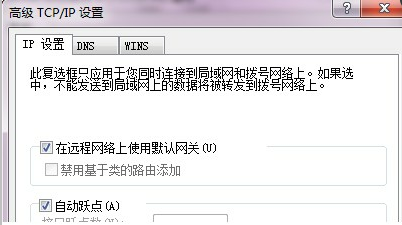

3、如果用户不愿意手动添加路由去访问服务端资源,需要在本地的新建的VPN连接属性里勾选“在远程网络上使用默认网关”(默认即勾选),此时客户端PC访问任何往外的数据流都会从VPN隧道中出去。在创建的虚拟拨号网卡上,点击属性---网络选项----TCP/IP---点击高级然后勾选“在远程网络上使用默认网关”。
