【NBR】NBR如何处理 版本升级失败

发布时间:2013-10-09
点击量:3331

一、组网需求
  软件版本升级失败,导致主程序丢失。需要在ctrl层下传主程序,重新升级版本。

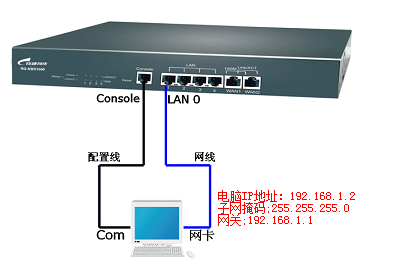

二、组网拓扑



三、配置要点
  1、按照上图指示把线连接好;
  2、电脑先要安装超级终端,若没安装,可以从下面的附件中下载超级终端;
  3、若路由器的WEB界面可以正常登录,参考维护管理章节中配置备份,避免出现配置丢失;


四、配置步骤

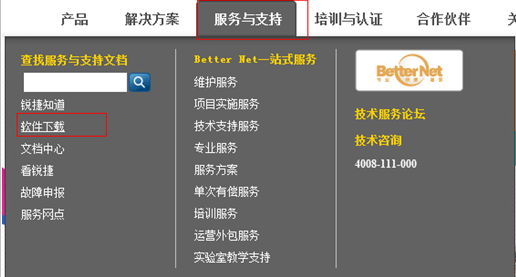

  1、升级之前请先到官网www.ruijie.com.cn 服务与支持--》软件下载版块,下载对应型号的版本:

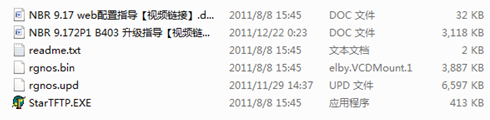

  2、下载完软件包需要对升级包进行解压,查看文件信息:
    rgnos.bin为主程序文件:路由器正常运行的必需文件;
    rgnos.upd为整合升级文件:其内整合了主程序文件与WEB管理文件;
    startftp.exe为TFTP服务器软件。

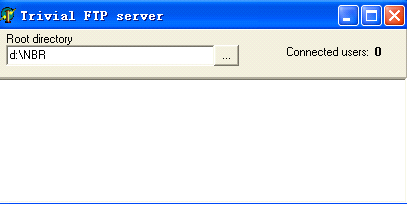

  3、双击运行startftp:

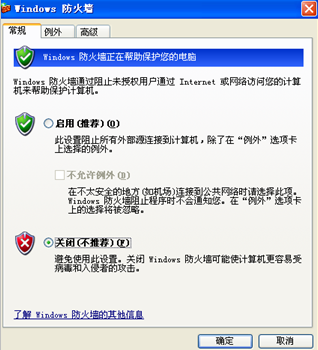

  4、关闭windows防火墙及其他网络防火墙,如瑞星网络防火墙,金山安全中心等:

  5、配置电脑超级终端
点击电脑的“开始”—“所有程序”—“附件”—“通讯” ,打开其中的“超级终端”程序(Windows Server 2003默认是安装无“超级终端”,需在“控制面板”的“添加/删除程序”中进行添加);

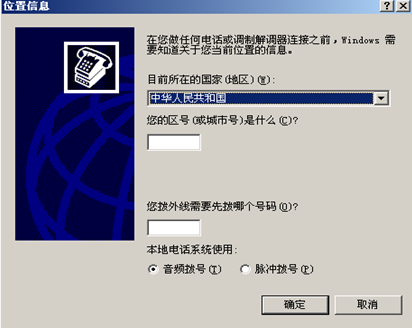

如果是首次使用超级终端会出现如下信息:

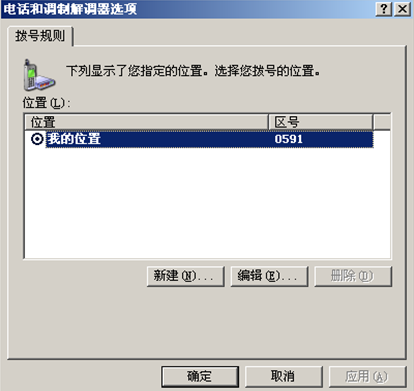

任意填入一个区号后点击“确定”,出现以下信息:

再次点击“确定”便打开了超级终端:

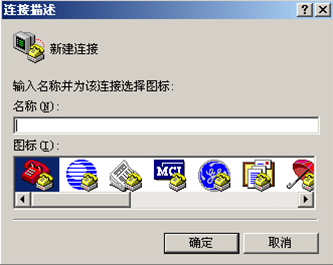

名称任意填写,然后点击“确定”:

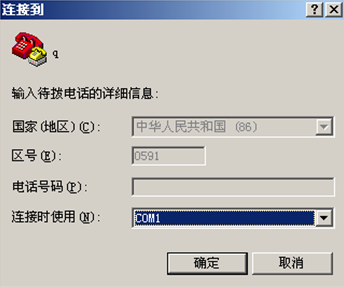

在“连接时使用”选择当前配置线连接的COM口,然后点击“确定”:

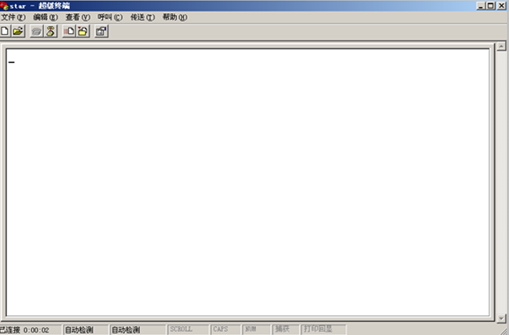

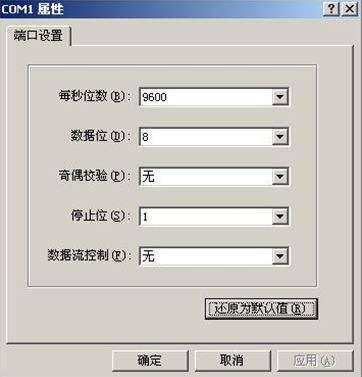

在“COM属性”中点击“还原默认值”然后点击“确定”,这时会打开“超级终端”配置窗口,窗口左上角可看到光标在闪烁:

这时按一下“ENTER键”后即进入了网络设备的用户模式下(>)
备注:若按以上步骤操作后超级终端没有显示任何信息,可以重新再操作一遍。若还是没有反应,那么建议更换配置线或电脑尝试。
  6、将路由器电源拔掉在插上,然后在超级终端界面中不停的按“Ctrl + C”,直到出现主菜单选择。

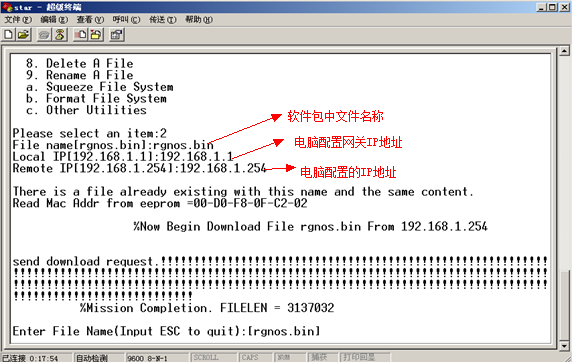

  7、选择第2项“TFTP Download & Write Into File”,
         其中“File name”请填写“rgnos.bin”,
      “Local IP” 请填写路由器内网接口的IP地址,
      “Remote IP”请填写升级版本电脑的IP地址。确认以上信息后路由器便开始传输主程序文件。

  8、在“Enter File Name”后输入“rgnos.bin”并回车,这时路由器会将主程序复制到Flash中:

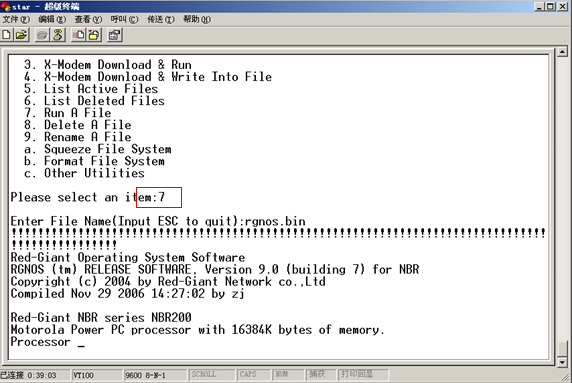

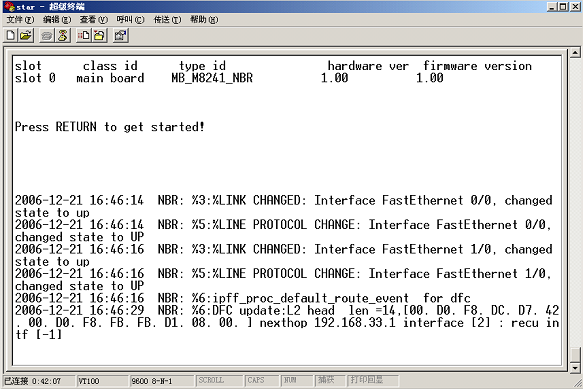

  9、选择第7项“Run A File”,在“Enter File Name”后输入“rgnos.bin”后回车,这时路由器会加载主程序并恢复正常启动:

  10、进入到主程序后,需要升级rgnos.upd文件:
      NBR1200>en
      NBR1200#copy tftp://192.168.1.254/rgnos.upd    update-----升级WEB文件
      NBR1200#wr


五、配置验证

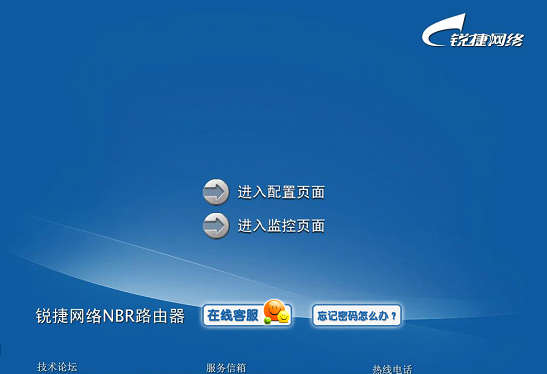

  1、升级完毕后,ping下路由器的网关是否可以PING通,打开WEB界面是否可以正常打开:

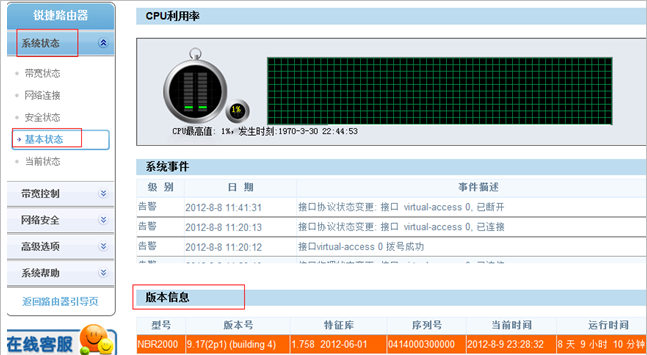

  2、查看当前的版本:
系统状态-》基本状态-》版本信息
