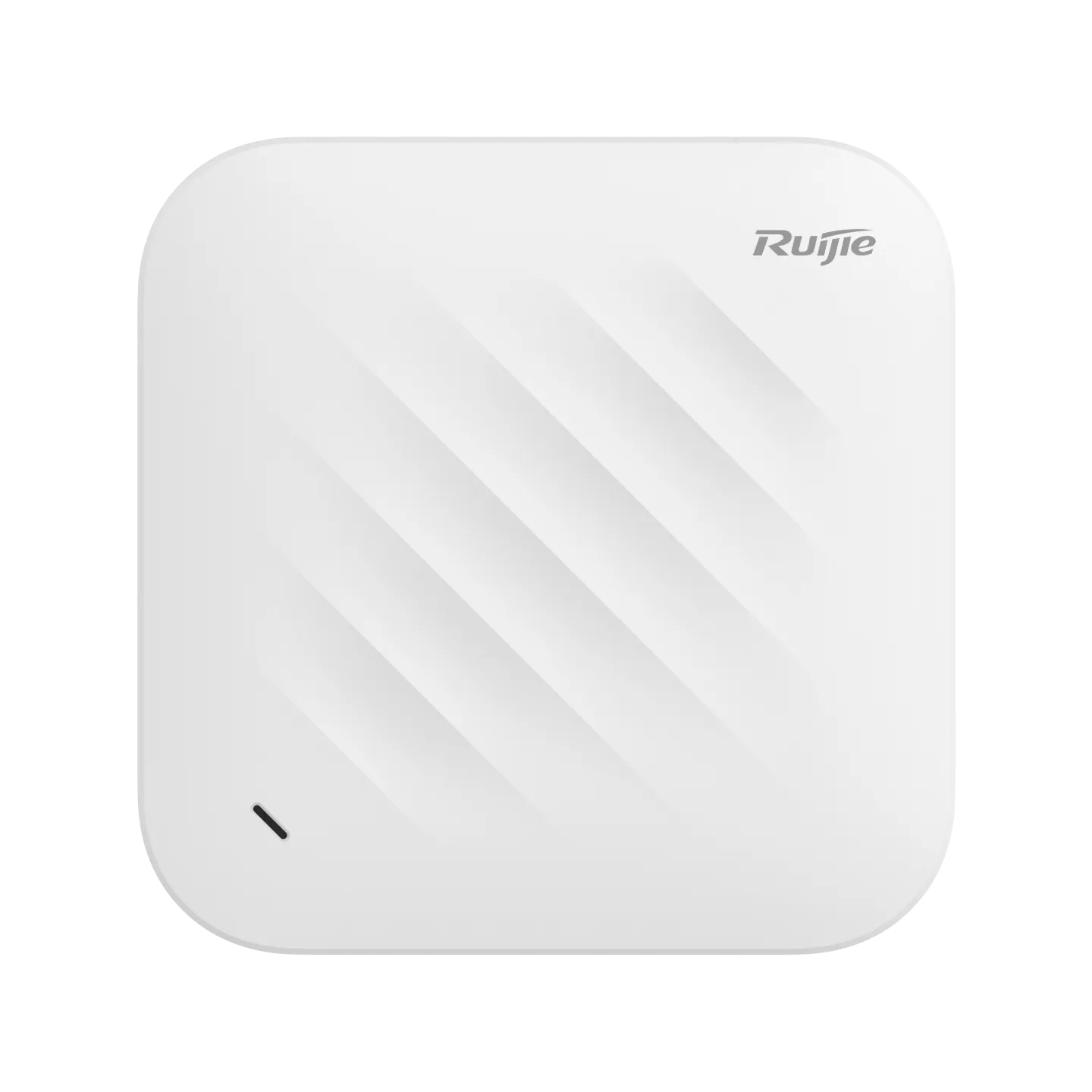

一机一网解决方案室内放装型远端模块，RG-AP950-AR-RU

支持802.11be协议标准，三射频设计，整机最大无线接入速率6.453Gbps

多档赋形天线设计，覆盖可控、抗干扰

一档75°覆盖

二档45°覆盖

三档20°远距覆盖

内置一档75°波束天线，相比普通AP 180°波束天线，减少信号重叠覆盖，降低AP间同频干扰；推荐部署挂高<5米的通用室内场景。

AI Radio智能引导终端漫游，保障业务不中断

内置独立AI Radio智能射频卡，扫描终端位置和信号状态，结合锐捷漫游增强算法，智能引导终端及时切换至更优AP。在移动办公、视频会议、智慧教学等移动场景中，实现漫游无感知，告别移动过程中的卡顿和掉线。

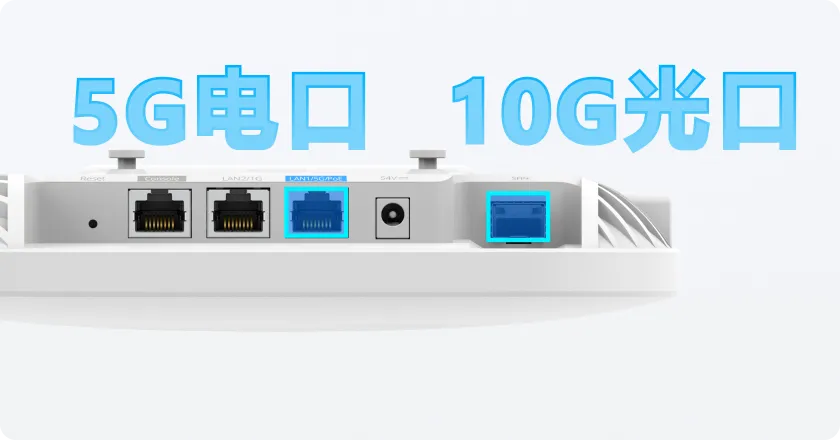

10G光口+5G电口，组网更灵活

提供一个10G光口，支持锐捷极简以太全光组网；同时提供1个5G电口，适配现有以太网基础设施，保护客户投资。光口与电口复用，用户可根据现网架构灵活选择，一次部署满足当前和未来带宽升级需求。

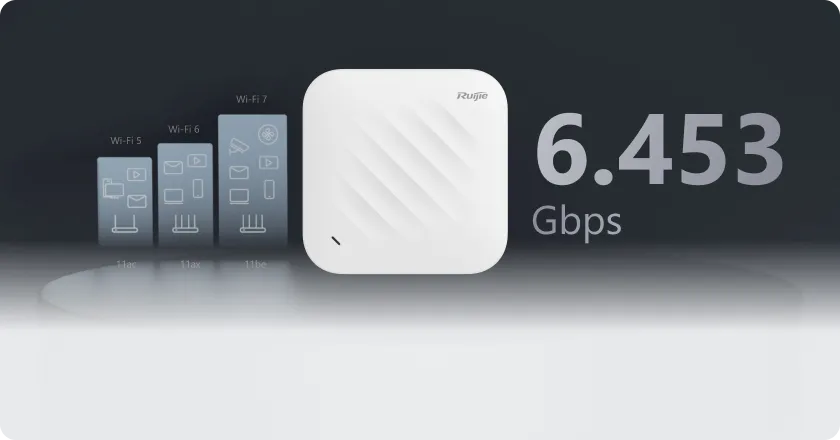

新一代Wi-Fi 7，无线速率高达6.453Gbps

支持4096-QAM调制技术，相比Wi-Fi 6的1024-QAM性能提升20%；配合OFDMA多用户接入技术，整机速率达6.453Gbps。

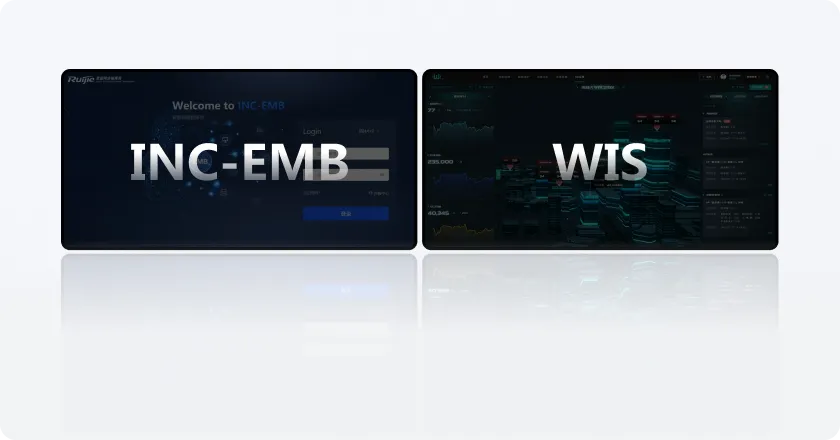

WIS+EMB云地一体化管理，运维管理简单高效

快速开局，设备即插即用，零配置上线，全网管控，统一运维。支持全局拓扑、设备链路、网络流量、设备详细信息可视化，网络状态轻松掌握。

技术参数

硬件规格

尺寸与重量	RG-AP950-AR-RU
产品尺寸（宽×深×高）	220mm×220mm×42.7mm
运输尺寸（宽×深×高）	237mm×227mm×71mm
产品重量	主机：1.1kg 挂架：0.05kg
运输重量	单台1.35 kg

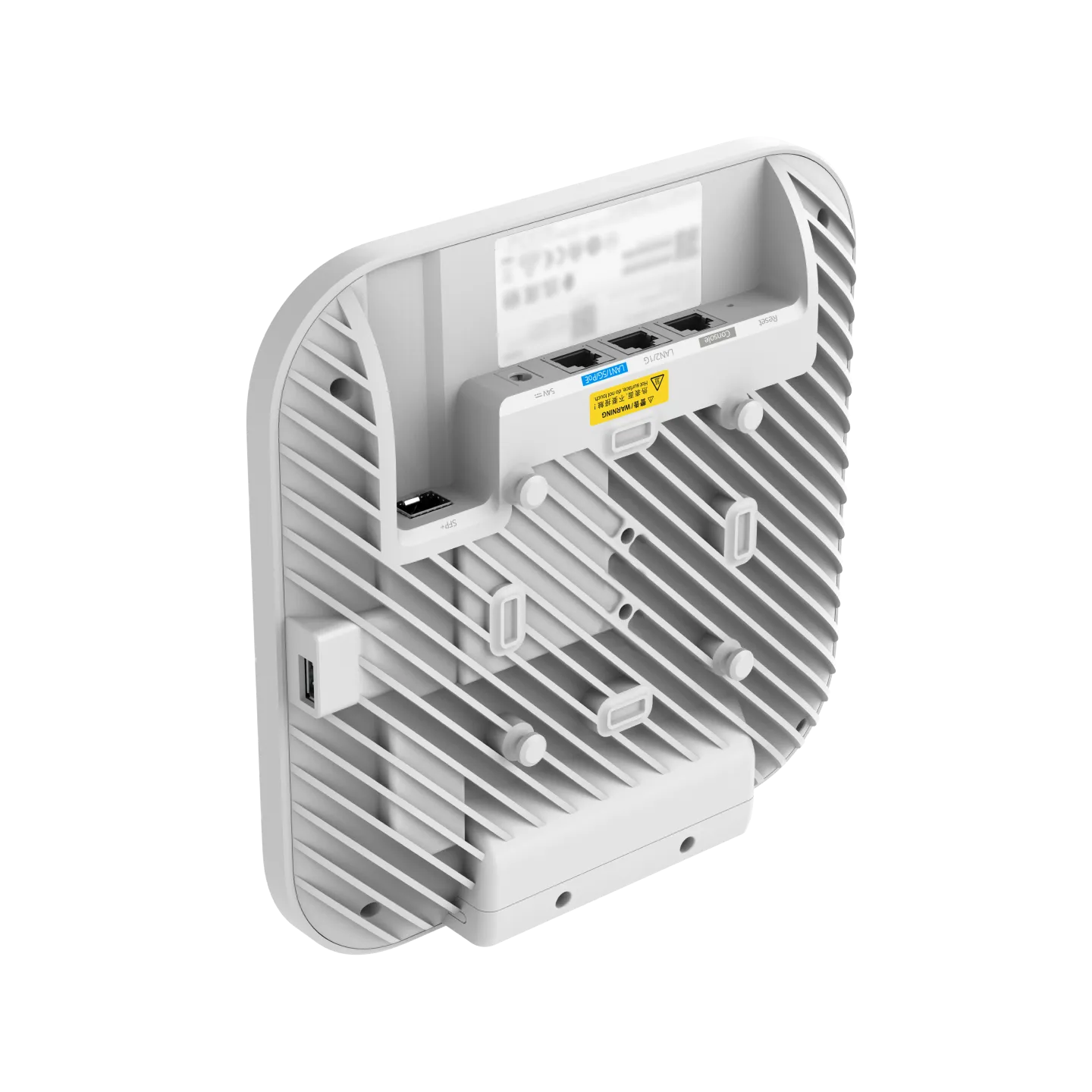

安装方式	吸顶、墙面部署（需采购独立第三方支架，详见硬件安装手册）
防盗锁	暗锁、明锁

射频规格

射频规格	RG-AP950-AR-RU
射频设计	三射频设计，整机支持8条空间流 Radio1：2.4GHz，2条流，2×2，MIMO Radio2：5GHz，4条流，4×4，MU-MIMO Radio3：AI Radio，2.4GHz/5GHz，2条流，2×2，MIMO
工作频段	Radio1：802.11b/g/n/ax/be，2.400GHz~2.4835GHz Radio2：802.11a/n/ac/ax/be，5.150GHz~5.850GHz Radio3：802.11b/g/n/ax，2.400GHz~2.4835GHz；802.11a/n/ac/ax，5.150GHz~5.850GHz 注意：工作频段根据不同国家配置有所变化
传输速率	整机最大接入速率：2.4GHz+5GHz，6.453Gbps Radio1：2.4GHz，0.688Gbps Radio2：5GHz，5.765Gbps
速率集	支持如下802.11协议数据速率，单位Mbps 2.4 GHz 802.11b：1，2，5.5，11 802.11g：1，2，5.5，6，9，11，12，18，24，36，48，54 802.11n：6.5 ~ 300（MCS0 ~ MCS15，NSS = 1 ~2，HT20 ~ HT40） 802.11ax：7.3 ~ 573.5（MCS0 ~ MCS11，NSS = 1 ~ 2，HE20 ~ HE40） 802.11be：7.3 ~ 688.2（MCS0~MCS13，NSS = 1 ~ 2，EHT20 ~ EHT40） 5.2GHz 802.11a：6，9，12，18，24，36，48，54 802.11n：6.5 ~ 600（MCS0 ~ MCS31, NSS = 1 ~ 4，HT20 ~ HT40） 802.11ac：6.5 ~ 3466.7（MCS0 ~ MCS9，NSS = 1 ~ 4，VHT20 ~ VHT160） 802.11ax：7.3 ~ 4803.9（MCS0 ~ MCS11，NSS = 1 ~ 4，HE20 ~ HE160） 802.11be：7.3 ~ 5764.7（MCS0~MCS13，NSS = 1 ~ 4，EHT20 ~ EHT160） 5.8GHz 802.11a：6，9，12，18，24，36，48，54 802.11n：6.5 ~ 600（MCS0 ~ MCS31，NSS = 1 ~ 4，HT20 ~ HT40） 802.11ac：6.5 ~ 3466.7（MCS0 ~ MCS9，NSS = 1 ~ 4，VHT20 ~ VHT160） 802.11ax：7.3 ~ 4803.9（MCS0 ~ MCS11，NSS = 1 ~ 4，HE20 ~ HE160） 802.11be：7.3 ~ 5764.7（MCS0~MCS13，NSS=1 ~ 4，EHT20 ~ EHT160）
数据包聚合	A-MPDU（Tx/Rx），A-MSDU（Tx/Rx）
天线类型	内置智能天线（内置天线角度支持多档切换）其中Radio2可切换为外置天线
天线增益	2.4GHz峰值增益6dBi 5GHz档位一峰值增益7dBi 5GHz档位二峰值增益11dBi
最大发射功率	2.4GHz频段：23dBm 5GHz频段：22dBm 注意：实际发射功率遵照不同国家和地区法规而有所不同。
功率调整步长	1dBm
射频技术	802.11b射频信道编码：直接序列扩展频谱（DSSS） 802.11a/g/n/ac射频调制：正交频分复用（OFDM） 802.11ax射频调制：正交频分多址接入（OFDMA） 802.11be射频调制：正交频分多址接入（OFDMA）
调制类型	802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM 802.11be：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM、4096-QAM

说明：Wi-Fi在不同频段、协议、传输速率时的射频性能如下表所示，具体解释权归锐捷网络所有。

Wi-Fi射频性能	RG-AP950-AR-RU
频段和协议	传输速率	每发射链最大发射功率	每接收链接收灵敏度
2.4 GHz 802.11g	6 Mbps	23 dBm	-91 dBm
	24 Mbps	22 dBm	-85 dBm
	36 Mbps	22 dBm	-80 dBm
	54 Mbps	20 dBm	-74 dBm
2.4 GHz 802.11n (HT20)	MCS0	23 dBm	-85 dBm
2.4 GHz 802.11n (HT20)	MCS7	21 dBm	-67 dBm
2.4 GHz 802.11n (HT40)	MCS0	23 dBm	-82 dBm
2.4 GHz 802.11n (HT40)	MCS7	21 dBm	-64 dBm
2.4 GHz 802.11ax (HE20)	MCS0	23 dBm	-85 dBm
2.4 GHz 802.11ax (HE20)	MCS11	18 dBm	-58 dBm
2.4 GHz 802.11ax (HE40)	MCS0	23 dBm	-82 dBm
2.4 GHz 802.11ax (HE40)	MCS11	18 dBm	-54 dBm
2.4 GHz 802.11be (EHT20)	MCS0	23 dBm	-85 dBm
2.4 GHz 802.11be (EHT20)	MCS13	16 dBm	-52 dBm
2.4 GHz 802.11be (EHT 40)	MCS0	23 dBm	-82 dBm
2.4 GHz 802.11be (EHT 40)	MCS13	16 dBm	-49 dBm
5 GHz 802.11a	6 Mbps	22 dBm	-91 dBm
	24 Mbps	22 dBm	-85 dBm
	36 Mbps	22dBm	-80 dBm
	54 Mbps	20 dBm	-74 dBm
5 GHz 802.11n (HT20)	MCS0	22 dBm	-85 dBm
5 GHz 802.11n (HT20)	MCS7	19dBm	-67 dBm
5 GHz 802.11n (HT40)	MCS0	22 dBm	-82 dBm
5 GHz 802.11n (HT40)	MCS7	19 dBm	-64 dBm
5 GHz 802.11ac (VHT20)	MCS0	22 dBm	-85 dBm
5 GHz 802.11ac (VHT20)	MCS9	18 dBm	-60 dBm
5 GHz 802.11ac (VHT40)	MCS0	22 dBm	-82 dBm
5 GHz 802.11ac (VHT40)	MCS9	18 dBm	-57 dBm
5 GHz 802.11ac (VHT80)	MCS0	22 dBm	-82 dBm
5 GHz 802.11ac (VHT80)	MCS9	18 dBm	-56 dBm
5 GHz 802.11ax (HE20)	MCS0	22 dBm	-85 dBm
5 GHz 802.11ax (HE20)	MCS11	17 dBm	-58dBm
5 GHz 802.11ax (HE40)	MCS0	22 dBm	-82dBm
5 GHz 802.11ax (HE40)	MCS11	17 dBm	-54dBm
5 GHz 802.11ax (HE80)	MCS0	22 dBm	-82 dBm
	MCS9	18 dBm	-56 dBm
	MCS11	17 dBm	-52dBm
5 GHz 802.11ax (HE160)	MCS0	22 dBm	-79 dBm
	MCS9	18 dBm	-53 dBm
	MCS11	17 dBm	-50 dBm
5 GHz 802.11be (EHT80)	MCS0	22 dBm	-82 dBm
	MCS9	18 dBm	-56 dBm
	MCS11	17 dBm	-52 dBm
	MCS13	16 dBm	-46 dBm
5 GHz 802.11be (EHT160)	MCS0	22 dBm	-79 dBm
	MCS9	18 dBm	-53 dBm
	MCS11	17 dBm	-50 dBm
	MCS13	16 dBm	-44 dBm

接口规格

接口规格	RG-AP950-AR-RU

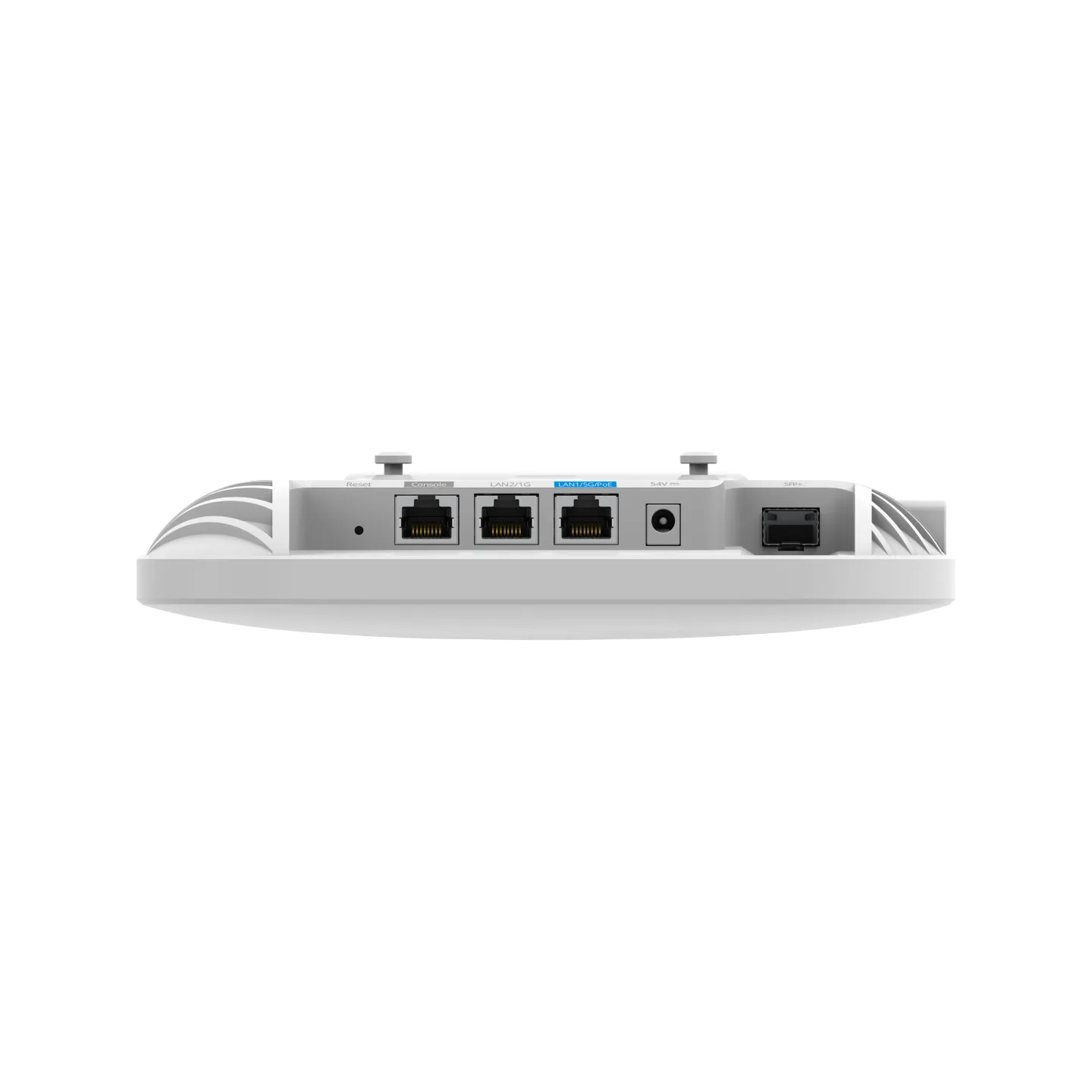

固化业务接口	5G/PoE IN：1个100/1000/2500/5000 Base-T自适应以太网接口，支持IEEE 802.3af/at标准PoE受电，与10G光口（SFP+）复用 10G SFP+：1个10G SFP+接口，兼容10G/2.5G/1G，与5G电口（5G）复用 1个10/100/1000Base-T自适应以太网接口
物联网	支持蓝牙5.3 支持通过蓝牙串口远程维护支持Zigbee、RFID、Thread等物联网协议（通过软件升级支持）
固化管理接口	1个RJ45的Console口

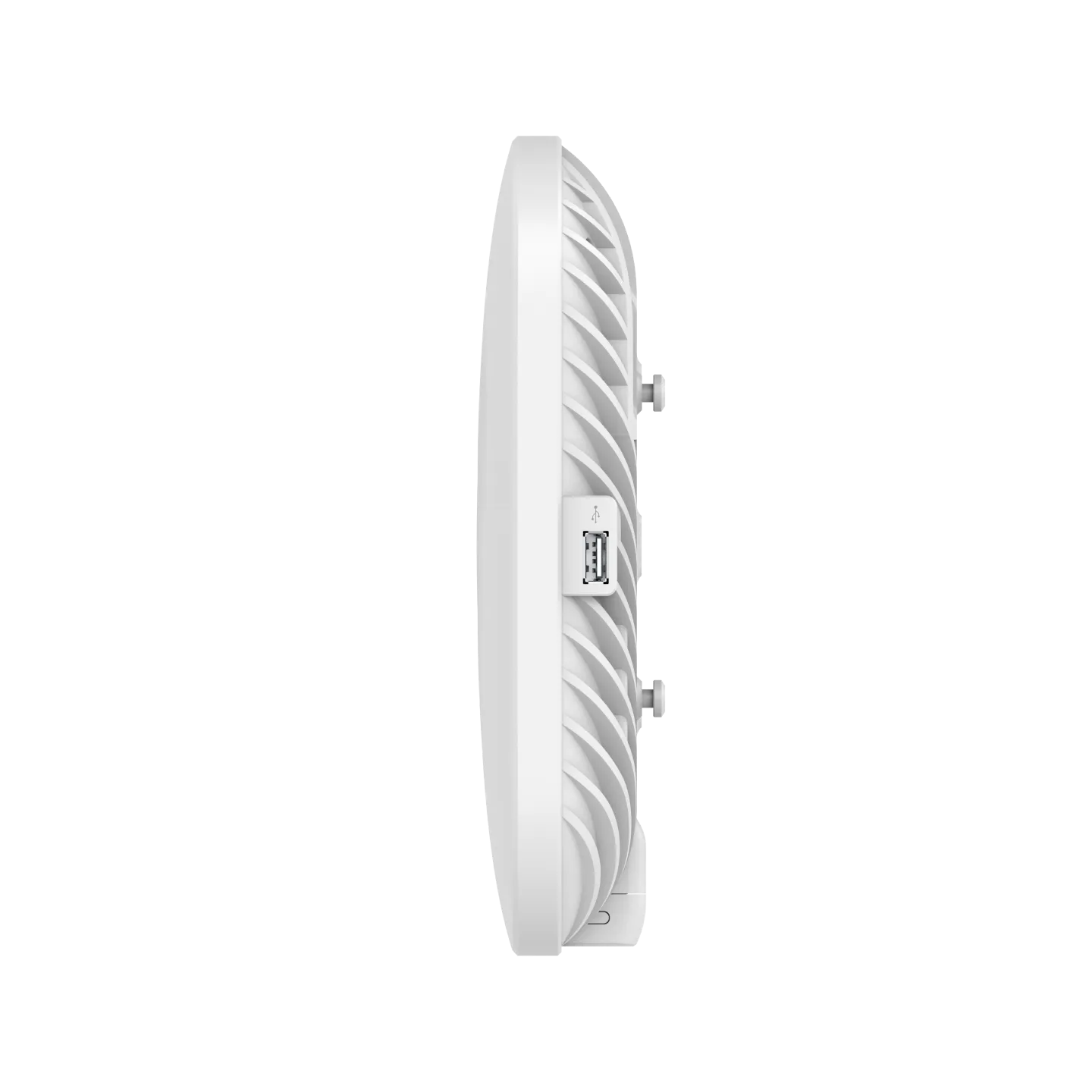

USB	USB 2.0（Type A连接器）支持对外供电，可用于存储或扩展物联网模块
状态指示灯	1个系统状态指示灯
按键	1个复位按键短按小于2秒设备重启长按大于5秒恢复出厂设置

电源与功耗

RG-AP950-AR-RU

受电类型

AP支持2种受电方式：

DC受电，输入电压电流54V/0.56A

PoE/PoE+以太网受电，满足802.3af/at以太网供电标准

注意：如果DC电源和以太网供电同时接入，DC电源优先于以太网供电。

整机最大功耗

25W

产品在不同受电模式下的功耗和工作状态如下表所示。

受电模式	PoE受电（802.3af）	PoE+受电（802.3at）	DC受电
供电端输出功耗	15.4W	30W	30W
Radio1(2.4GHz)	支持 2×2 MIMO	支持 2×2 MIMO	支持 2×2 MIMO
Radio2(5GHz)	不支持	支持 4×4 MU-MIMO	支持 4×4 MU-MIMO
Radio3 (AI Radio)	不支持	支持 2×2 MIMO	支持 2×2 MIMO
有线接口	支持	支持	支持
USB	不支持	支持，可对外供电5V/2.5W	支持，可对外供电5V/2.5W
BLE	支持	支持	支持

环境与可靠性

环境与可靠性	RG-AP950-AR-RU
温度	工作温度：-10°C～50°C 存储温度：-40°C～70°C 说明：在海拔1800~5000米范围内，海拔每升高220米，最高温度规格降低1℃。
海拔	工作海拔：-500米~5000米存储海拔：-500米~5000米
湿度	工作湿度：5%RH~95%RH（无凝结）存储湿度：5%RH~95%RH（无凝结）
平均无故障时间（MTBF）	在25℃工作温度下，可达250,000小时

认证与法规

认证与法规	RG-AP950-AR-RU
安全法规	遵循GB 4943.1
EMC法规	遵循GB/T 19286，GB/T 17618
认证	SRRC

软件规格

基本信息	RG-AP950-AR-RU
适配软件版本	RGOS11.9(6)W9或之后版本

WLAN

软件规格	RG-AP950-AR-RU
BSSID数	整机最大可划分32个BSSID，每个射频最多16个BSSID
WLAN服务	最大WLAN ID数：16
用户管理	支持SSID隐藏支持频段引导支持每个SSID可配置单独的认证方式、加密机制、VLAN属性支持边缘智能感知（RIPT）支持终端智能识别技术（需要AC配合）支持基于终端数或流量的智能负载均衡
用户数限制	支持基于SSID的用户数限制支持基于射频卡的用户数限制
带宽限制	支持基于STA/SSID/AP的限速
CAPWAP	支持IPv4/IPv6 CAPWAP AP和AC之间支持L2/L3层网络拓扑 AP可以自动发现可接入的AC AP可以自动从AC更新软件版本 AP可以自动从AC下载配置 CAPWAP可穿透NAT CAPWAP隧道支持MTU设置与分片 CAPWAP数据通道支持加密 CAPWAP控制通道支持加密
数据转发	支持集中转发，本地转发
无线漫游	支持二层、三层漫游

安全与认证

软件规格	RG-AP950-AR-RU
认证与加密	支持RADIUS协议(Remote Authentication Dial-In User Service，远程认证拨号用户服务) 支持EXEC授权，支持指定Radius报文的源IP，支持的其他厂商认证，支持内置认证服务器支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式支持微信认证，二维码访客认证，短信认证，无感知认证数据加密：支持WEP（64/128位）、WPA（TKIP）、WPA-PSK、WPA2（AES）、WPA3
数据帧过滤	支持白名单、静态黑名单、动态黑名单
WIDS	支持WIDS (Wireless Intrusion Detection System，无线入侵检测系统) 支持用户隔离支持非法AP检测及反制
ACL	支持IP标准ACL，MAC扩展ACL，IP扩展ACL，专家级ACL，IPv6 ACL 支持基于时间的ACL 支持基于二层接口关联ACL 支持基于三层接口关联ACL 支持基于WLAN接口关联入方向的ACL 支持基于802.1x认证的动态ACL下发(需要AC配合)
CPP	支持CPP (CPU Protect Policy，CPU保护策略）
NFPP	支持NFPP (Network Foundation Protection Policy，基础网络保护策略）支持ARP，ICMP，DHCP抗攻击

交换路由

软件规格	RG-AP950-AR-RU
IPv4业务	支持静态IPv4地址和DHCP获取IPv4地址支持NAT，支持FTP ALG，DNS ALG
IPv6业务	支持IPv6 SAVI 支持IPv6编址、邻居发现协议（ND）、IPv6 ND proxy、ICMPv6、IPv6 Ping 支持IPv6 DHCP Client
IP路由	IPv4/IPv6静态路由
组播	支持组播转单播
VPN	支持PPPoE client 支持IPsec VPN

网管与监控

软件规格	RG-AP950-AR-RU
网络管理	支持NTP Server、NTP Client 支持SNTP Client 支持SNMP v1/v2C/v3 支持故障检测及报警支持信息统计及日志
用户接入管理	支持通过Console, Telnet, SSH, FTP client, FTP server, and TFTP client管理
Fat/Fit模式切换	当工作在Fit（瘦）模式时，可通过AC系列无线控制器切换为Fat模式当工作在Fat（胖）模式时，可通过本地控制口、Telnet方式切换为Fit模式

外置天线规格

规格	RG-ANTx2-5000D-PS
产品尺寸（直径×高）	φ156mm x 285mm（含挂架）
连接器类型	RPSMA-J
连接器位置	顶出
工作温度	-40°C~80°C
频率范围	5150MHz~5850MHz
天线增益	5150MHz~5550MHz：16dBi 5550MHz~5850MHz：16.5dBi
电压驻波比	≤2.0
极化方式	±45°极化
输入阻抗	50 Ohm
水平面波瓣宽度	5150MHz~5550MHz：20°(3dB) 5550MHz~5850MHz：18°(3dB)
垂直面波瓣宽度	5150MHz~5550MHz：20°(3dB) 5550MHz~5850MHz：18°(3dB)

展开详细参数

资源中心

营销资料

服务支持

文档下载

产品手册与技术文档

软件下载

软件版本下载

视频教程

产品安装与配置教程

售后咨询

实时技术咨询与支持

常见问题

暂无问题，我要提问

产品概述

RG-AP950-AR-RU是锐捷网络面向教育、医疗、政府、企业、金融等室内高密场景推出的Wi-Fi 7三射频增强级放装型无线远端模块产品。

RG-AP950-AR-RU支持802.11be、802.11ax、802.11ac Wave2、802.11ac Wave1和802.11n等协议。采用硬件独立的三射频设计，整机最大可提供6.453Gbps的无线接入速率，高速的接入速率可显著提升无线网络承载能力。

RG-AP950-AR-RU支持锐捷AI Radio设计，额外的智能射频卡为用户带来更优的无线体验、实时的全频段安全防护，解决用户Wi-Fi环境中的无线体验不佳和无线安全等问题。

RG-AP950-AR-RU充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游、物联网等重要因素，配合锐捷特定型号无线控制器和RG-WIS产品完成无线用户数据转发、安全、访问控制和物联网应用拓展。

RG-AP950-AR-RU可支持本地供电或以太网供电模式，可根据客户现场供电环境进行灵活选择；同时该产品支持吸顶安装方式，可安全方便地安装于天花板，可支持采用支架部署在其他各种场景，特别适合部署在企业办公、图书馆、自习室、室内会场、室内场馆等高密环境。

大礼堂、室内体育馆、大型会议厅等12~30米高度的室内高挂、高密场景，推荐搭配RG-ANTx2-5000D-PS外置天线使用。

产品特性

独立的多功能AI Radio

RG-AP950-AR-RU是锐捷网络推出AR系列无线远端模块产品，携带硬件独立的智能射频卡，可以从各个维度提升无线网络的整体体验。

智能安全守护

AI Radio作为独立的射频卡，可在无损无线体验情况下，提供7×24小时、2.4GHz/5GHz的双频段无线安全守护，支持无线网络安全的雷达扫描和隐患排查。非常适用于金融、教育、政府、商业、企业等场景。

漫游体验增强

AI Radio作为独立的射频卡，可在无损无线体验情况下，实时扫描终端状态，保障稳定的漫游切换时机。同时锐捷的RG-WIS系统，根据各个邻居接入点的AI Radio扫描结果，确保更优的漫游决策。良好的漫游体验非常适用于移动办公、移动终端视频会议/网络课程等场景。

多业务端口设计

一对10Gbps/5Gbps光电复用口，支持10Gbps SFP+或5Gbps电口（支持标准802.3at/bt受电），实现无线与有线之间的高速传输转换。

一个自适应以太网电口，最高提供1Gbps的高速有线接入，实现无线与有线之间的高速传输转换，可以拓展物联网等其他模块单元，丰富应用场景。

高速无线，省电更可靠

4096QAM高速接入速率

RG-AP950-AR-RU采用三射频设计，支持新一代Wi-Fi 7（802.11be）标准，三射频同时开启时整机无线接入速率高达6.453Gbps，可为用户带来高速流畅的无线体验

OFDMA高密用户接入

RG-AP950-AR-RU支持802.11be标准的OFDMA功能，将WLAN信道分为多个更窄的子信道，每个用户占用一个或多个子信道。通过AP调度，可以支持多个用户同时接收、发送报文，减少用户间的竞争和退避，降低网络延时，提高网络效率。

高密部署与接入环境下，单用户的理论最高速率可提升至802.11ax的2.4倍。

先进的Wi-Fi技术

支持的射频传输技术

动态频率选择（Dynamic frequency selection , DFS）：设备可检测环境中的相同频率信号，动态切换传输工作频率，以避免与其他设备发生同频干扰。

循环延迟/循环移位（Cyclic delay/shift diversity , CDD/CSD）：改善下行射频性能，将空间分集转换为频率分集，避免码间串扰, 从而降低误码率, 有效减少信号失真。

最大比合并（Maximum ratio combining , MRC）：改善接收端的信号质量，提高接收信号的可靠性和性能。

支持的射频信道编码技术

空时分组编码（Space-time block coding , STBC）：增加覆盖范围，改善接收距离，提高数据传输的可靠性。

低密度奇偶校验（Low-density parity check , LDPC）：提高纠错效率和吞吐量。

发射波束成形（Transmit beam-forming , TxBF）：扩大特定设备的信号覆盖范围和可靠性，从而提升数据速率。

智能识别功能

支持终端智能识别，能够识别出iOS、Android等智能移动终端和PC机。结合智能识别和RG-WIS系统，可实现基于无线终端类型的可视化无线网络管理，以及一键网络优化。

智能化的本地转发

RG-AP950-AR-RU继承了锐捷网络的智能本地转发技术，突破了无线控制器的流量瓶颈的限制。通过锐捷特定型号无线控制器，可灵活预配置RG-AP950-AR-RU产品的数据转发模式。根据SSID名称或者用户VLAN以决定是需要经过无线控制器转发，还是直接进入有线网络进行数据交换。

通过本地转发技术可以将延迟敏感、传输要求实时性高的数据分类通过有线网络转发，可以大大缓解无线控制器的流量压力，更好的适应802.11be网络高流量传输的要求。

丰富的服务质量保证（QoS）

RG-AP950-AR-RU支持丰富的服务质量保证（QoS），支持WLAN/AP/STA多种模式的带宽限制、支持对不同业务数据定义优先级的WMM（Wi-Fi Multimedia）等，实现了及时、定量的影音传输能力，保证多媒体的顺畅应用。

RG-AP950-AR-RU支持的组播转单播技术，解决了无线网络中视频点播等组播应用下的掉包、时延大导致视频不流畅的问题，提升组播视频业务在无线网络中的体验。

全面安全防护更易用

多种易用性认证方式

通过搭配锐捷认证系统，支持无感知、短信和二维码访客等多种高效便捷的认证方式。

无线用户通过无感知认证方式接入网络，仅需首次输入账号和密码，避免了开机后再次输入账号密码的过程，让用户一次认证即可轻松上网。

通过短信认证方式的访客接入无线网络后会弹出认证页面，访客可以通过自己的手机号码进行注册，按照接收的短信中的账号密码进行上网操作。

二维码认证是另一种方便访客上网的方式，访客接入无线网络后，可获得二维码提示，通过被访者（员工）的授权后即可访问网络，访客行为与被访者直接关联，提供更高的安全性。

灵活的设备管理模式

胖瘦模式灵活切换

RG-AP950-AR-RU支持胖（Fat）瘦（Fit）模式的灵活切换，在瘦（Fit）模式下更能实现快速配置安装使用，而完善的远程管理也大幅提高了无线网络的运维管理效率。

与网管软件的联动

RG-AP950-AR-RU可以通过特定型号无线控制器与锐捷网管软件RG-WIS联动，网管软件RG-WIS可以实现对网络中所有无线AP的管理，包括设备的配置备份，设备状态的查询，提供无线热敏图来显示无线AP在实际环境中的无线信号分布状态。
