支持锐捷极简以太全光架构，可部署高教、政府、普教、企业、医疗、金融、商业等众多行业室内场景，实现多端口的有线无线一体化覆盖。
技术参数
产品文档
类型：
产品特性：
|
产品 |
RG-MAP920-SF-U |
|

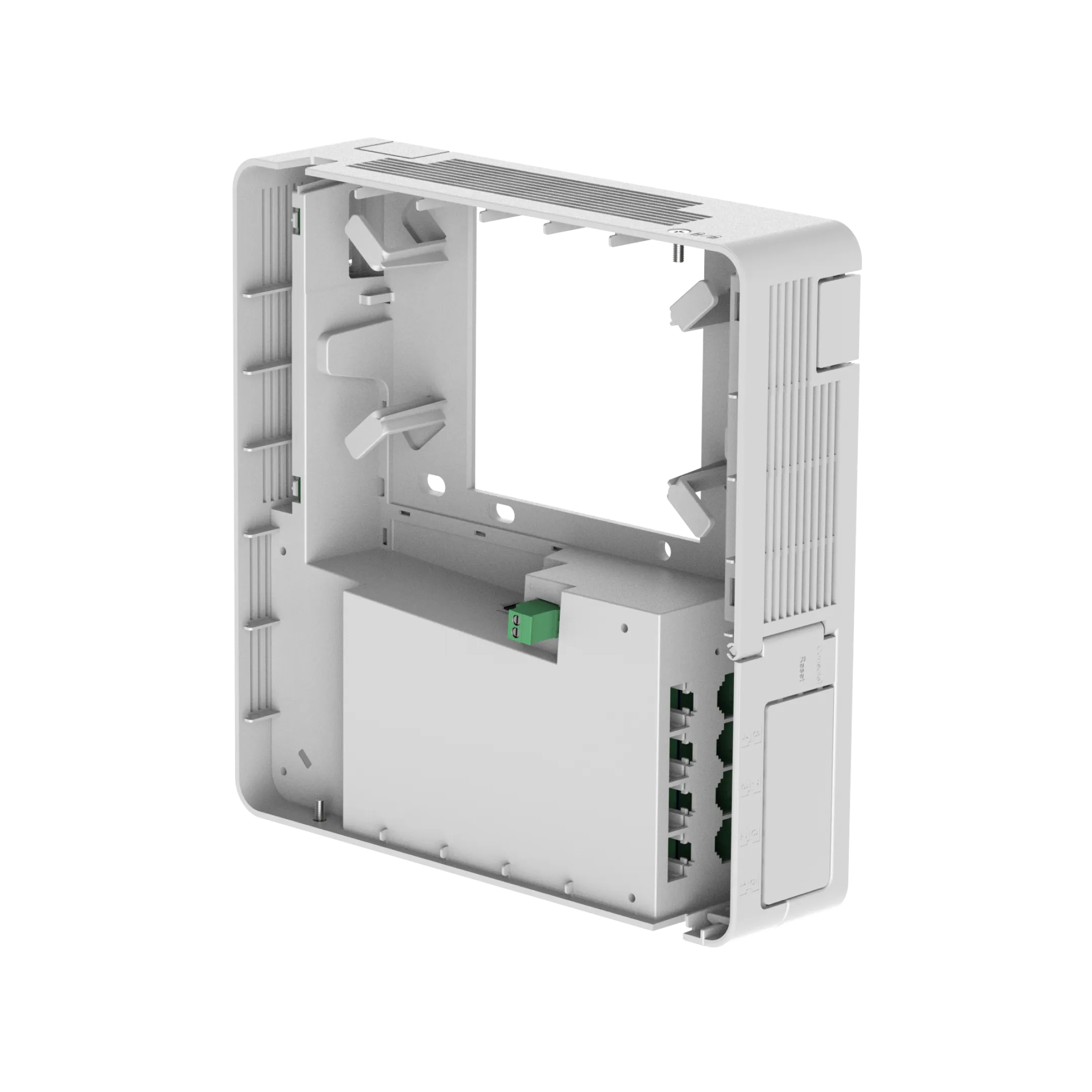

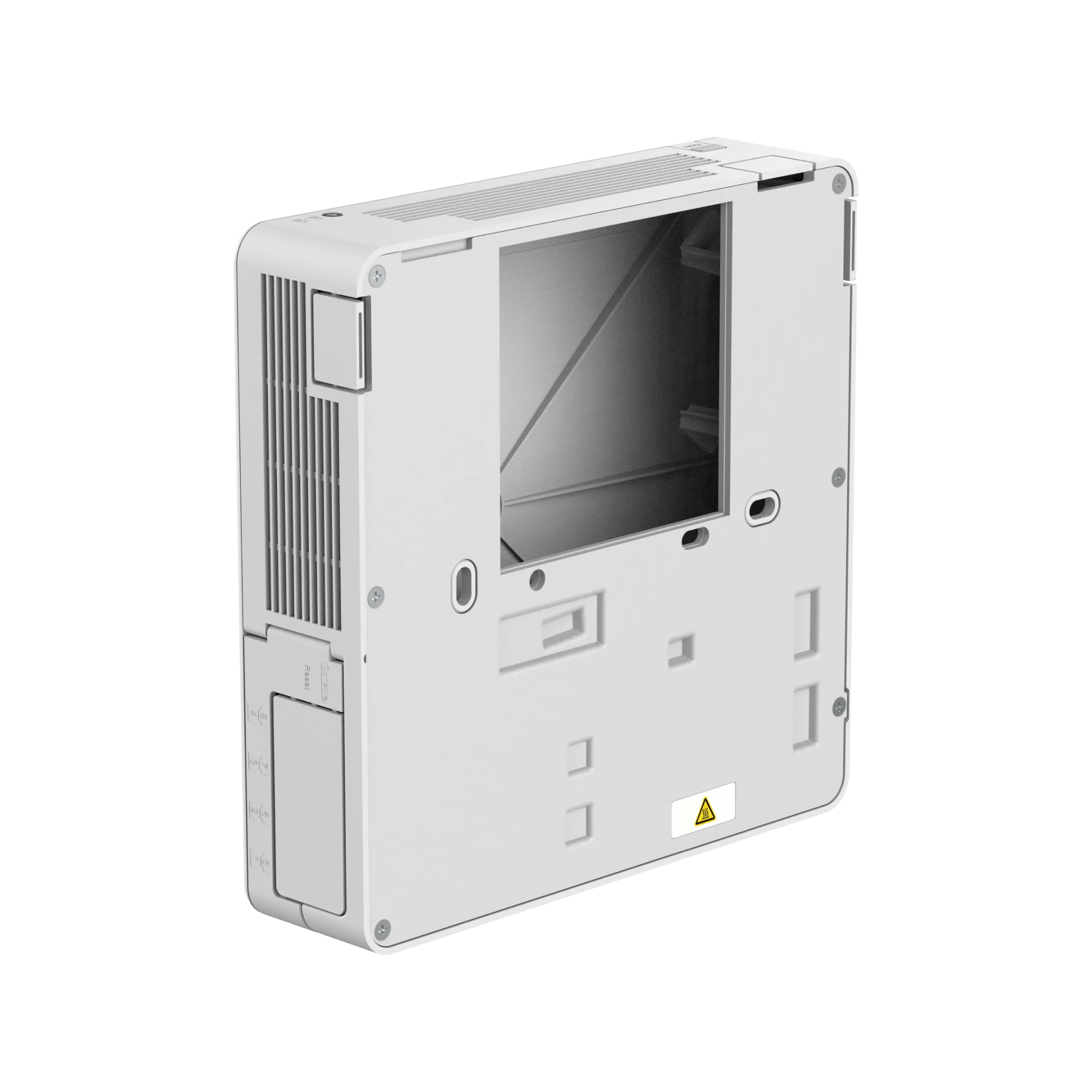

安装方式 |
86盒面板嵌入式、壁挂 |
|
外观颜色 |
雅白 |
|
射频规格 |
RG-MAP920-SF-U |
|
射频设计 |
双射频设计，整机支持4条空间流 Radio1：2.4GHz，2条流，2×2，MIMO Radio2：5GHz，2条流，2×2，MIMO |
|
工作频段 |
Radio1：802.11b/g/n/ax/be，2.400GHz~2.4835GHz Radio2：802.11a/n/ac/ax/be，5.150GHz～5.350GHz，5.470GHz ~ 5.725GHz，5.725 GHz ~ 5.850GHz 注意：工作频段根据不同国家配置有所变化 |
|
传输速率 |
整机最大接入速率：2.4GHz+5GHz，3.57Gbps Radio1：2.4GHz，0.688Gbps Radio2：5GHz，2.882Gbps |
|
速率集 |
支持如下802.11协议数据速率，单位Mbps 2.4 GHz ● 802.11b：1，2，5.5，11 ● 802.11g：1，2，5.5，6，9，11，12，18，24，36，48，54 ● 802.11n：6.5 ~ 300（MCS0 ~ MCS15，NSS = 1 ~2，HT20 ~ HT40） ● 802.11ax：7.3 ~ 573.5（MCS0 ~ MCS11，NSS = 1 ~ 2，HE20 ~ HE40） ● 802.11be：7.3 ~ 688.2（MCS0~MCS13，NSS = 1 ~ 2，EHT20 ~ EHT40） 5GHz ● 802.11a：6，9，12，18，24，36，48，54 ● 802.11n：6.5 ~ 300（MCS0 ~ MCS31，NSS = 1 ~ 2，HT20 ~ HT40） ● 802.11ac：6.5 ~ 1733.3（MCS0 ~ MCS9，NSS = 1 ~ 2，VHT20 ~ VHT160） ● 802.11ax：7.3 ~ 2402（MCS0 ~ MCS11，NSS = 1 ~ 2，HE20 ~ HE160） ● 802.11be：7.3 ~ 2882.4（MCS0~MCS13，NSS = 1 ~ 2，EHT20 ~ EHT160） |
|
数据包聚合 |
A-MPDU（Tx/Rx），A-MSDU（Tx/Rx） |
|
天线类型 |
内置智能天线 |
|
天线增益 |
2.4GHz峰值增益2.3dBi 5GHz峰值增益3.4dBi |
|
最大发射功率 |
2.4 GHz频段：20 dBm 5 GHz频段：20 dBm 注意：实际发射功率遵照不同国家和地区法规而有所不同。 |
|
功率调整步长 |
1dBm |
|
射频技术 |
802.11b射频信道编码：直接序列扩展频谱（DSSS） 802.11a/g/n/ac射频调制：正交频分复用（OFDM） 802.11ax射频调制：正交频分多址接入（OFDMA） 802.11be射频调制：正交频分多址接入（OFDMA） |
|
调制类型 |
802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM 802.11be：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM、4096-QAM |
说明：Wi-Fi在不同频段、协议、传输速率时的射频性能如下表所示，具体解释权归锐捷网络所有。
|
Wi-Fi射频性能 |
RG-MAP920-SF-U |
||
|
频段和协议 |
传输速率 |
每发射链最大发射功率 |
每接收链接收灵敏度 |
|
2.4 GHz 802.11g |
6 Mbps |
18 dBm |
-93 dBm |
|
24 Mbps |
18 dBm |
-83 dBm |
|
|
36 Mbps |
18 dBm |
-80 dBm |
|
|
54 Mbps |
17 dBm |
-74 dBm |
|
|
2.4 GHz 802.11n (HT20) |
MCS0 |
18 dBm |
-93 dBm |
|
MCS7 |
16 dBm |
-74 dBm |
|
|
2.4 GHz 802.11n (HT40) |
MCS0 |
18 dBm |
-90 dBm |
|
MCS7 |
16 dBm |
-71 dBm |
|
|
2.4 GHz 802.11ax (HE20) |
MCS0 |
18 dBm |
-93 dBm |
|
MCS11 |
14 dBm |
-64 dBm |
|
|
2.4 GHz 802.11ax (HE40) |
MCS0 |
18 dBm |
-91 dBm |
|
MCS11 |
14 dBm |
-60 dBm |
|
|
2.4 GHz 802.11be (EHT20) |
MCS0 |
18 dBm |
-90 dBm |
|
MCS11 |
14 dBm |
-64 dBm |
|
|
2.4 GHz 802.11be (EHT40) |
MCS0 |
18 dBm |
-89 dBm |
|
MCS11 |
13.5 dBm |
-60 dBm |
|
|
5 GHz 802.11a |
6 Mbps |
18 dBm |
-91 dBm |
|
24 Mbps |
18 dBm |
-82 dBm |
|
|
36 Mbps |
18 dBm |
-78 dBm |
|
|
54 Mbps |
17 dBm |
-72 dBm |
|
|
5 GHz 802.11n (HT20) |
MCS0 |
18 dBm |
-92 dBm |
|
MCS7 |
16 dBm |
-73 dBm |
|
|
5 GHz 802.11n (HT40) |
MCS0 |
18 dBm |
-89 dBm |
|
MCS7 |
15 dBm |
-70 dBm |
|
|
5 GHz 802.11ac (VHT20) |
MCS0 |
18 dBm |
-92 dBm |
|
MCS7 |
16 dBm |
-72 dBm |
|
|
5 GHz 802.11ac (VHT40) |
MCS0 |
18 dBm |
-88 dBm |
|
MCS9 |
14 dBm |
-64 dBm |
|
|
5 GHz 802.11ac (VHT80) |
MCS0 |
17 dBm |
-85 dBm |
|
MCS9 |
14 dBm |
-60 dBm |
|
|
5 GHz 802.11ax (HE20) |
MCS0 |
18 dBm |
-92 dBm |
|
MCS11 |
14 dBm |
-62 dBm |
|
|
5 GHz 802.11ax (HE40) |
MCS0 |
18 dBm |
-89 dBm |
|
MCS11 |
14 dBm |
-59 dBm |
|
|
5 GHz 802.11ax (HE80) |
MCS0 |
17 dBm |
-86 dBm |
|
MCS9 |
14 dBm |
-62 dBm |
|
|
MCS11 |
13 dBm |
-56 dBm |
|
|
5 GHz 802.11ax (HE160) |
MCS0 |
15 dBm |
-83 dBm |
|
MCS9 |
12 dBm |
-59 dBm |
|
|
MCS11 |
12 dBm |
-52 dBm |
|
|
5 GHz 802.11be (EHT80) |
MCS0 |
17 dBm |
-86 dBm |
|
MCS9 |
14 dBm |
-62 dBm |
|
|
MCS11 |
13 dBm |
-56 dBm |
|
|
MCS13 |
12 dBm |
-51 dBm |
|
|
5 GHz 802.11be (EHT160) |
MCS0 |
15 dBm |
-83 dBm |
|
MCS9 |
12 dBm |
-59 dBm |
|
|
MCS11 |
12 dBm |
-52 dBm |
|
|
MCS13 |
10 dBm |
-50 dBm |
|
|

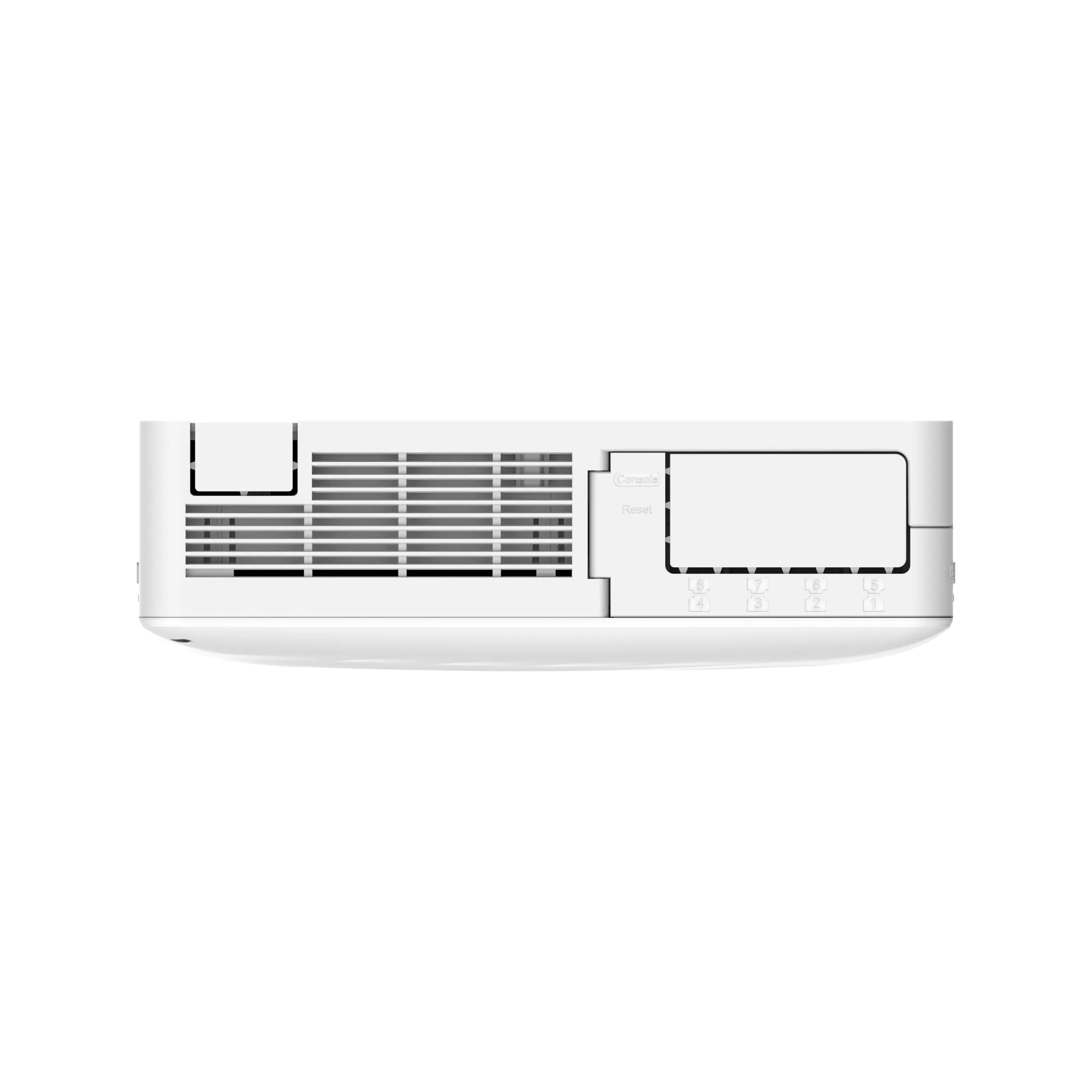

接口规格 |
RG-MAP920-SF-U |
|
固化业务接口 |
上联：1个2.5G 光电复用接口 下联：9个10/100/1000BASE-T自适应以太网接口，第9口采用type-C接口形态，仅用于下联RG-MF2920E-4GT1MS |
|
物联网 |
支持蓝牙5.3 支持通过蓝牙串口远程维护 |
|
固化管理接口 |
1个Micro USB的Console接口 |
|
状态指示灯 |
1个系统状态指示灯 |
|
按键 |
1个复位按键 ● 短按小于2秒设备重启 ● 长按大于5秒恢复出厂设置 |
|
电源与功耗 |
RG-MAP920-SF-U |
|
受电类型 |
AP支持2种受电方式： ● DC受电，输入电压电流48V/0.5A ● PoE/PoE+以太网受电，满足IEEE 802.3af/at以太网供电标准 注意：若DC电源接入，默认提供802.3af供电，可以通过指令切换成802.3at供电。 |
|
环境与可靠性 |
RG-MAP920-SF-U |
|
温度 |
工作温度：-10°C～40°C 存储温度：-40°C～70°C 说明：在海拔1800~5000米范围内，海拔每升高220米，最高温度规格降低1℃。 |
|
海拔 |
工作海拔：-500米~5000米 存储海拔：-500米~5000米 |
|
湿度 |
工作湿度：5%RH~95%RH（无凝结） 存储湿度：5%RH~95%RH（无凝结） |
|
平均无故障时间（MTBF） |
在25℃工作温度下，可达250,000小时 |
|
认证与法规 |
RG-MAP920-SF-U |
|
安全法规 |
遵循GB 4943.1 |
|
EMC法规 |
遵循GB/T 17618，GB/T 19286 |
|
认证 |
SRRC |
|
基本信息 |
RG-MAP920-SF-U |
|
适配软件版本 |
RGOS11.9(6)W3B19或之后版本 |
|
软件规格 |
RG-MAP920-SF-U |
|
BSSID数 |
整机最大可划分32个BSSID，每个射频最多16个BSSID |
|
WLAN服务 |
最大WLAN ID数：16 |
|
用户管理 |
支持SSID隐藏 支持频段引导（5 GHz优先） 支持每个SSID可配置单独的认证方式、加密机制、VLAN属性 支持边缘智能感知（RIPT） 支持终端智能识别技术 支持基于终端数或流量的智能负载均衡 |
|
用户数限制 |
支持基于SSID的用户数限制 支持基于射频卡的用户数限制 |
|
带宽限制 |
支持基于STA/SSID/AP的限速 |
|
CAPWAP |
支持IPv4/IPv6 CAPWAP AP和AC之间支持L2/L3层网络拓扑 AP可以自动发现可接入的AC AP可以自动从AC更新软件版本 AP可以自动从AC下载配置 CAPWAP可穿透NAT CAPWAP隧道支持MTU设置与分片 CAPWAP数据通道支持加密 CAPWAP控制通道支持加密 |
|
数据转发 |
支持集中转发，本地转发 |
|
无线漫游 |
支持二层、三层漫游 |
|
无线定位 |
支持MU设备定位 |
|
软件规格 |
RG-MAP920-SF-U |
|
认证与加密 |
支持RADIUS协议(Remote Authentication Dial-In User Service，远程认证拨号用户服务) 支持EXEC授权，支持指定Radius报文的源IP，支持的其他厂商认证，支持内置认证服务器 支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式 支持微信认证，二维码访客认证，短信认证，无感知认证 数据加密：支持WEP（64/128位）、WPA（TKIP）、WPA-PSK、WPA2（AES）、WPA3 |
|
数据帧过滤 |
支持白名单、静态黑名单、动态黑名单 |
|
WIDS |
支持WIDS (Wireless Intrusion Detection System，无线入侵检测系统) 支持用户隔离 支持非法AP检测及反制 |
|
ACL |
支持IP标准ACL，MAC扩展ACL，IP扩展ACL，专家级ACL，IPv6 ACL 支持基于时间的ACL 支持基于二层接口关联ACL 支持基于三层接口关联ACL 支持基于WLAN接口关联入方向的ACL 支持基于802.1x认证的动态ACL下发(需要AC配合) |
|
CPP |
支持CPP (CPU Protect Policy，CPU保护策略） |
|
NFPP |
支持NFPP (Network Foundation Protection Policy，基础网络保护策略） 支持ARP，ICMP，DHCP抗攻击 |
|
软件规格 |
RG-MAP920-SF-U |
|
IPv4业务 |
支持静态IPv4地址和DHCP获取IPv4地址 支持NAT，支持FTP ALG，DNS ALG |
|
IPv6业务 |
支持IPv6 SAVI 支持IPv6编址、邻居发现协议（ND）、IPv6 ND proxy、ICMPv6、IPv6 Ping 支持IPv6 DHCP Client |
|
IP路由 |
IPv4/IPv6静态路由 |
|
组播 |
支持组播转单播 |
|
VPN |
支持PPPoE client 支持IPsec VPN |
|
软件规格 |
RG-MAP920-SF-U |
|
网络管理 |
支持NTP Server、NTP Client 支持SNTP Client 支持SNMP v1/v2C/v3 支持故障检测及报警 支持信息统计及日志 |
|
网管平台 |
支持Web管理 |
|
用户接入管理 |
支持通过Console, Telnet, SSH, FTP client, FTP server, and TFTP client管理 |
|
Fat/Fit/Cloud模式切换 |
当工作在Fit（瘦）模式时，可通过AC系列无线控制器切换为Fat模式 当工作在Fat（胖）模式时，可通过本地控制口、Telnet方式切换为Fit模式 当工作在Cloud（云）模式时，可通过锐捷公有云管理 |
