教室和办公室混合，该如何部署彩光方案？

大办公室建议部署交换机+AP，小办公室部署光面板AP，均通过彩光模块连接透明汇聚设备，实现灵活布线和弱电间免运维。

彩光方案每个光模块波长不同，是否增加运维难度？

采用颜色区分、序号标识方式简化部署，并结合UNC平台实现光纤拓扑的可视管理，大幅降低运维复杂度。

智慧校园全光赋能
普教极简以太彩光网络解决方案4.0

Q: 彩光这个方案怎么实现链路和设备冗余设计？

提供双链路冗余的透明汇聚设备，内置裂变器连接到核心侧两台交换机并组VSU，实现链路和设备冗余。

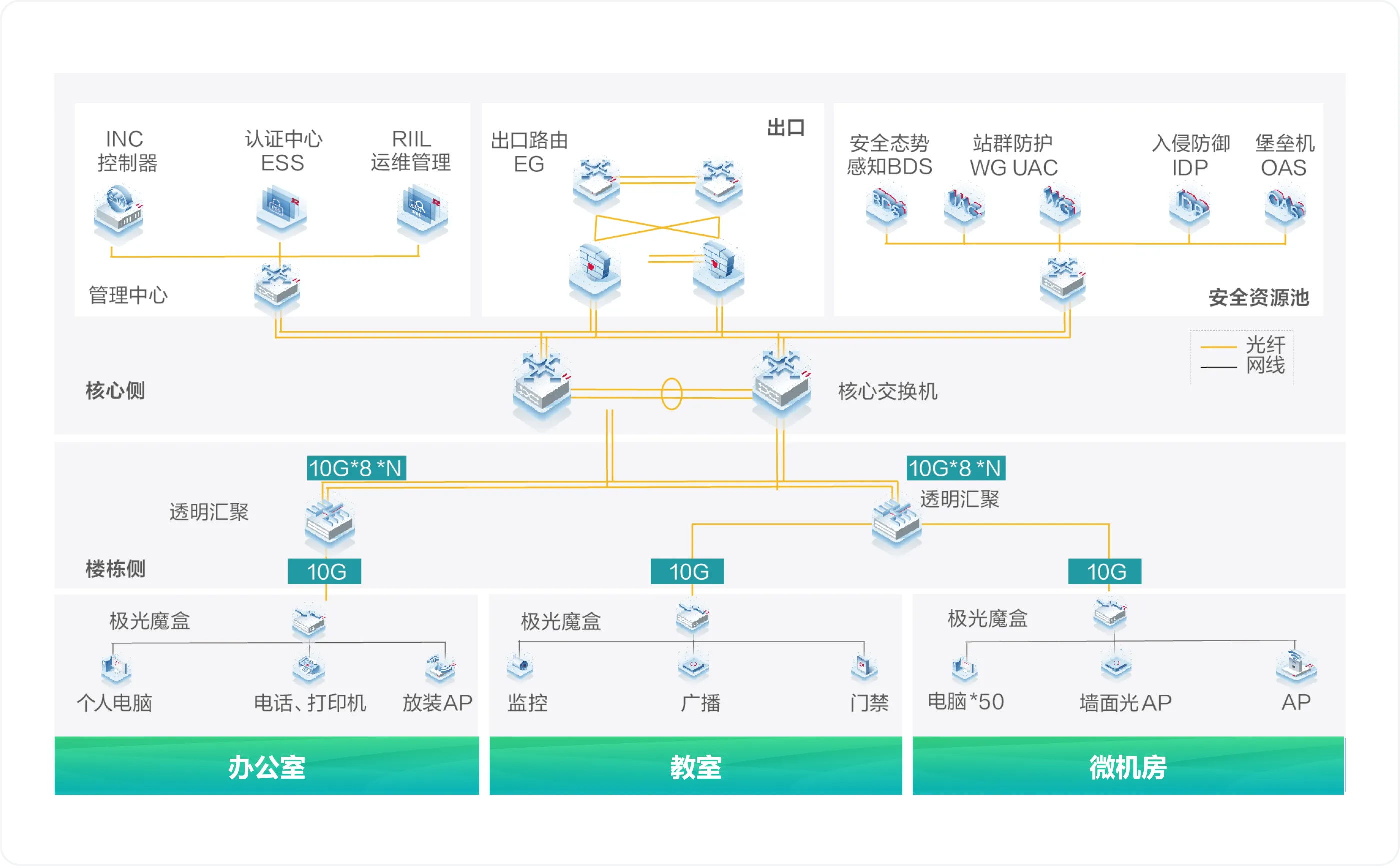

采用以太彩光技术，弱电间无源免运维，独享万兆入室满足未来网络需求；通过1:16高密度彩光、全链路单纤，主干光纤占用减半，实现架构升级；通过端到端光链路智能运维，实现光网络可视、可管、可控，故障诊断及恢复效率提升，网络更可靠。
普教极简以太彩光网络解决方案4.0，致力于为中小学打造优质全光网络，优化网络体验，强化安全防护，简化运维流程。

方案咨询查看应用场景

方案概述

方案概述
典型应用场景
相关资源
客户案例
常见问答
专家咨询

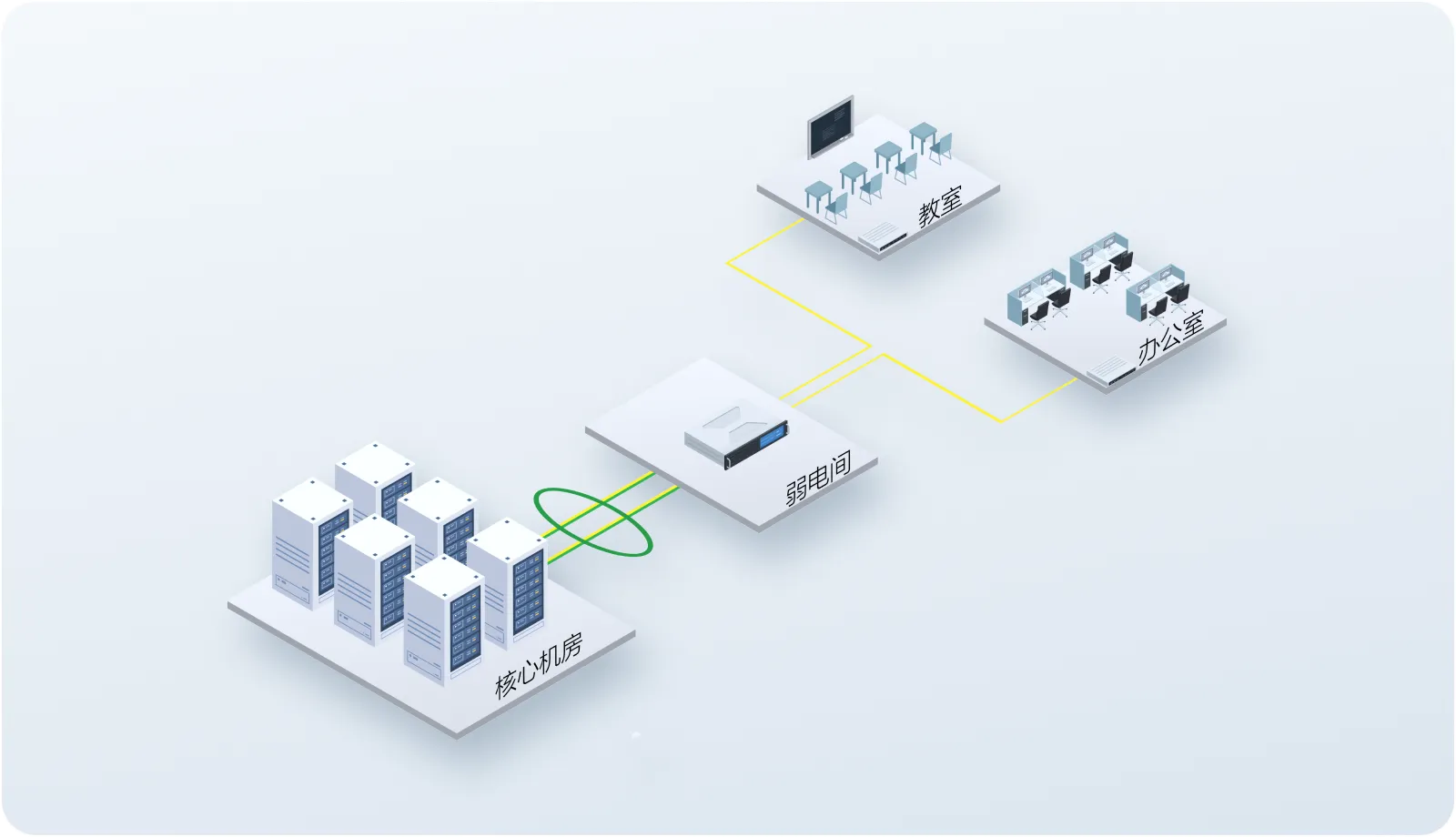

极简以太全光网
打造一张“更好建、更好用、更好管”的普教全光网

易建

畅用

好管

易建

高密彩光组网，全场景接入
二层无源架构，桥架整洁规范，无安全隐患
独享万兆入室，一次部署，满足未来10年需求
弹性易扩展，新业务快速上线

畅用

海量终端，便捷安全入网
多源威胁情报实现一包不漏的安全风险检测
安全联动认证，实现精准溯源到人
网安联动，阻断东西向安全风险扩散

好管

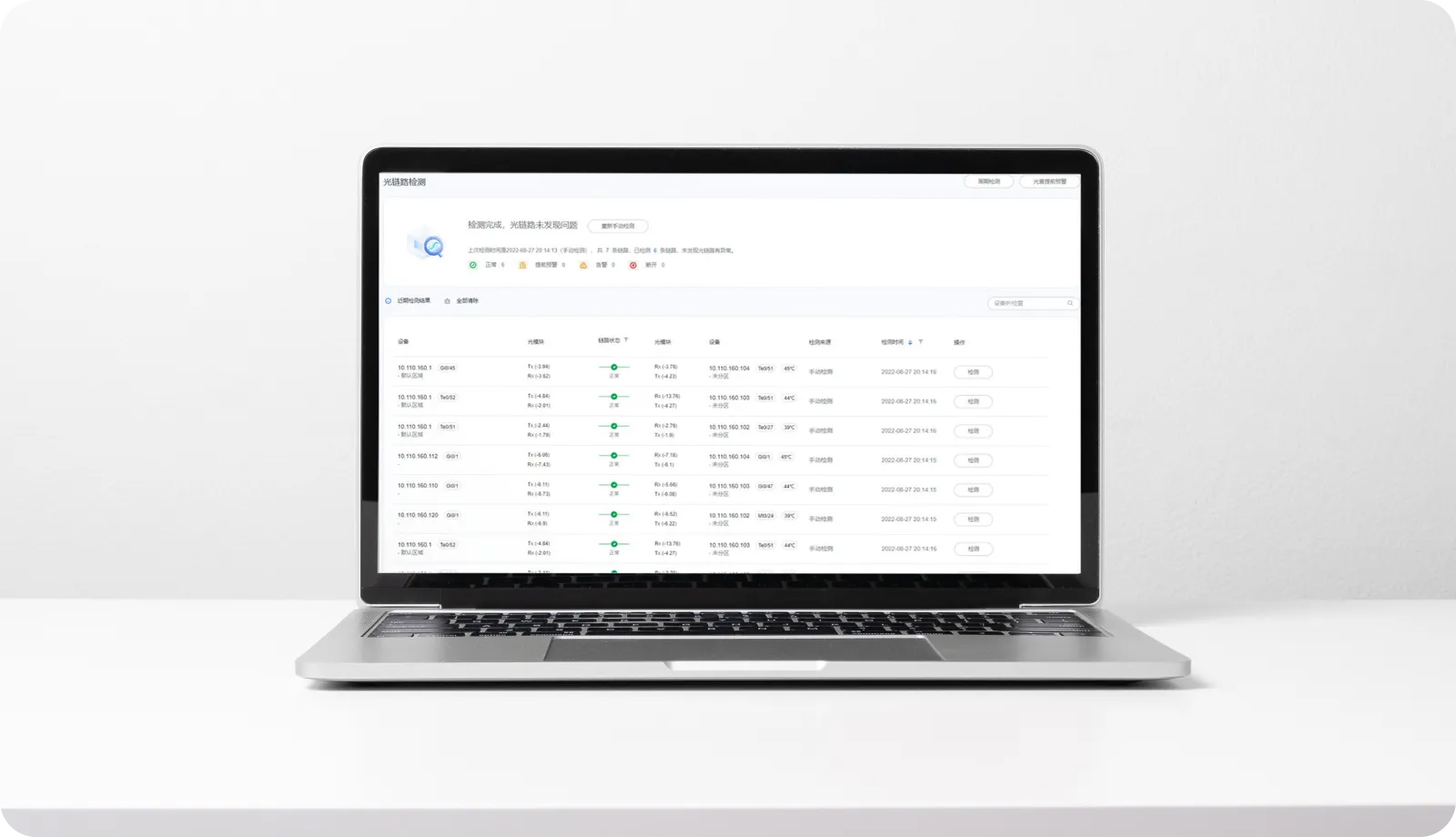

0配置上线，网络可管可视
设备链路故障，早预测准定位

全校一张网，适配校园多场景

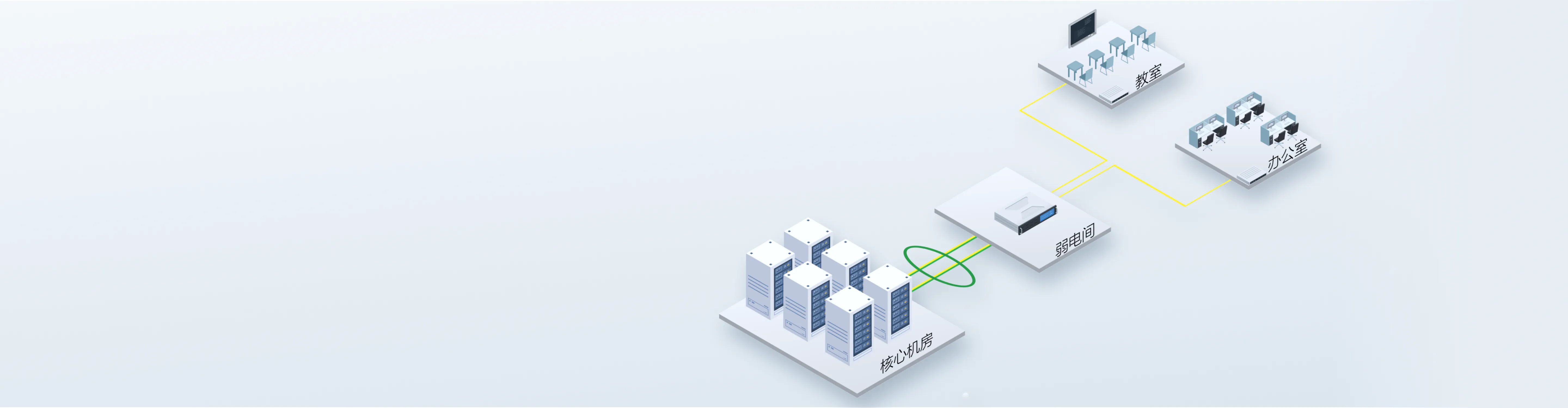

开启中小学校园网虚拟参观之旅

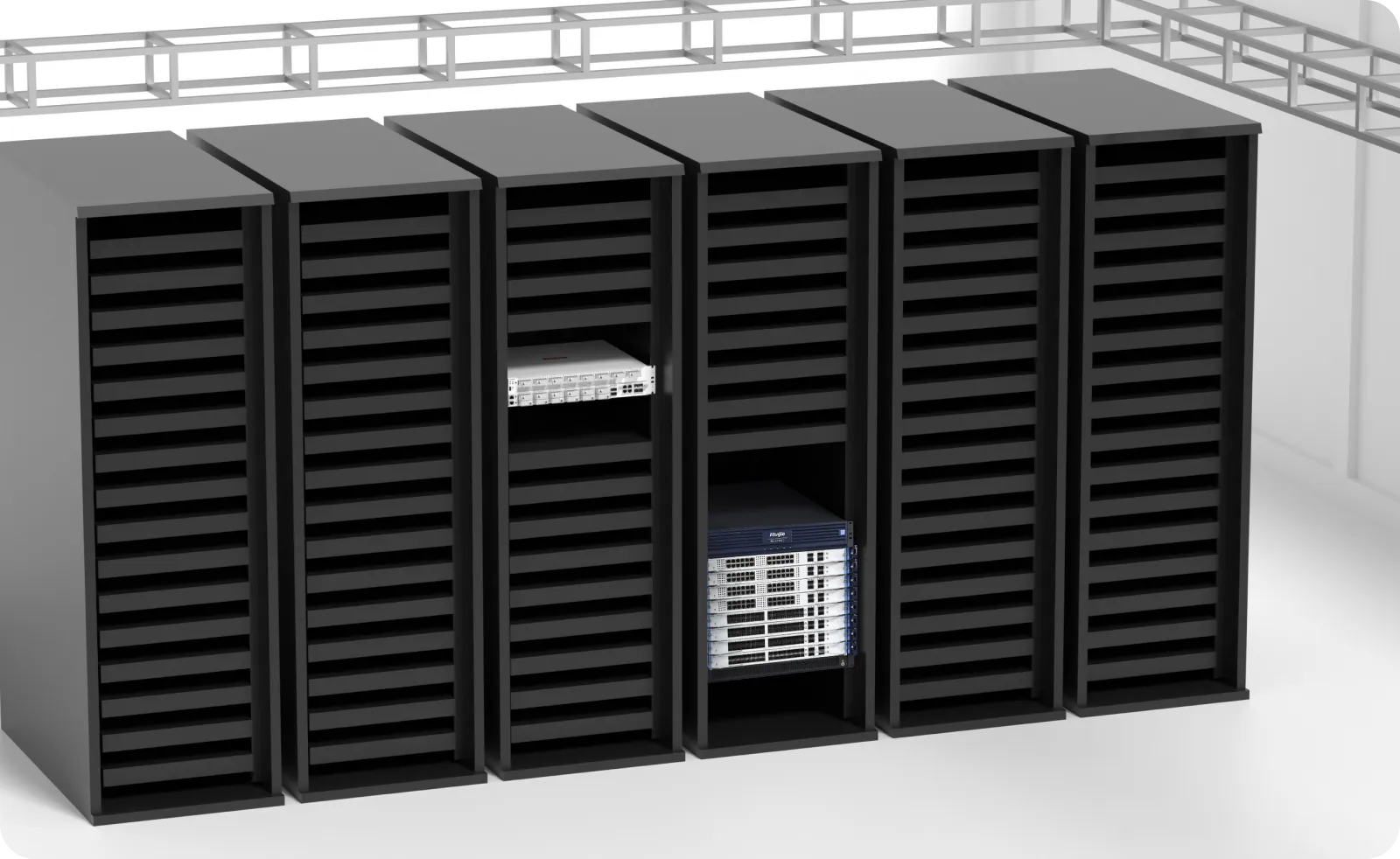

核心机房

楼栋到核心，双链路冗余
核心虚拟化，设备级冗余

核心侧超聚合交换机，高性能、易拓展，内部解耦交换，节省互联光纤，集中管理，运维简单

咨询更多场景案例

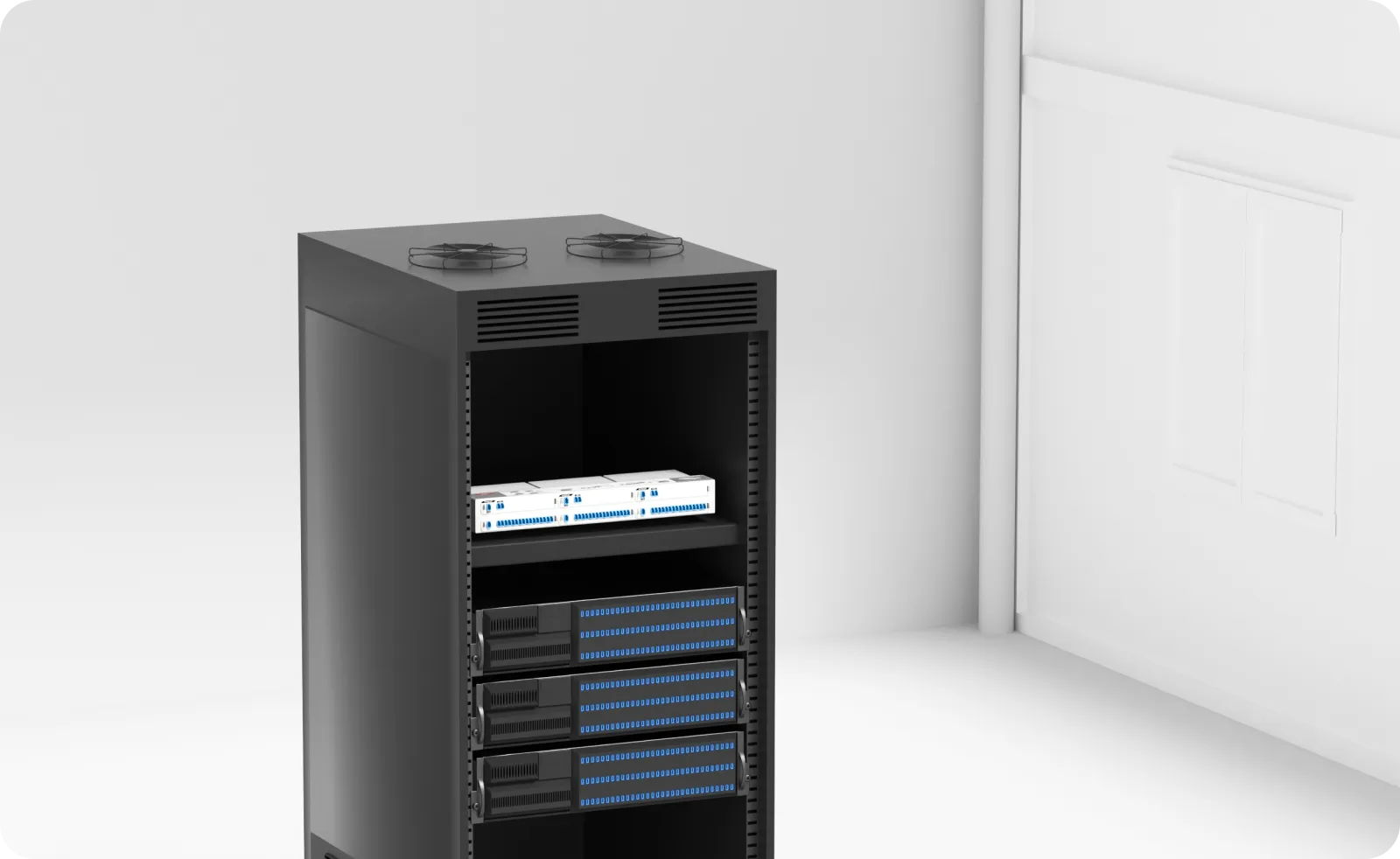

楼栋弱电间

透明汇聚，无源设备
独立波段，通道独享

楼栋侧部署无源透明汇聚设备，实现弱电间无源免运维

咨询更多场景案例

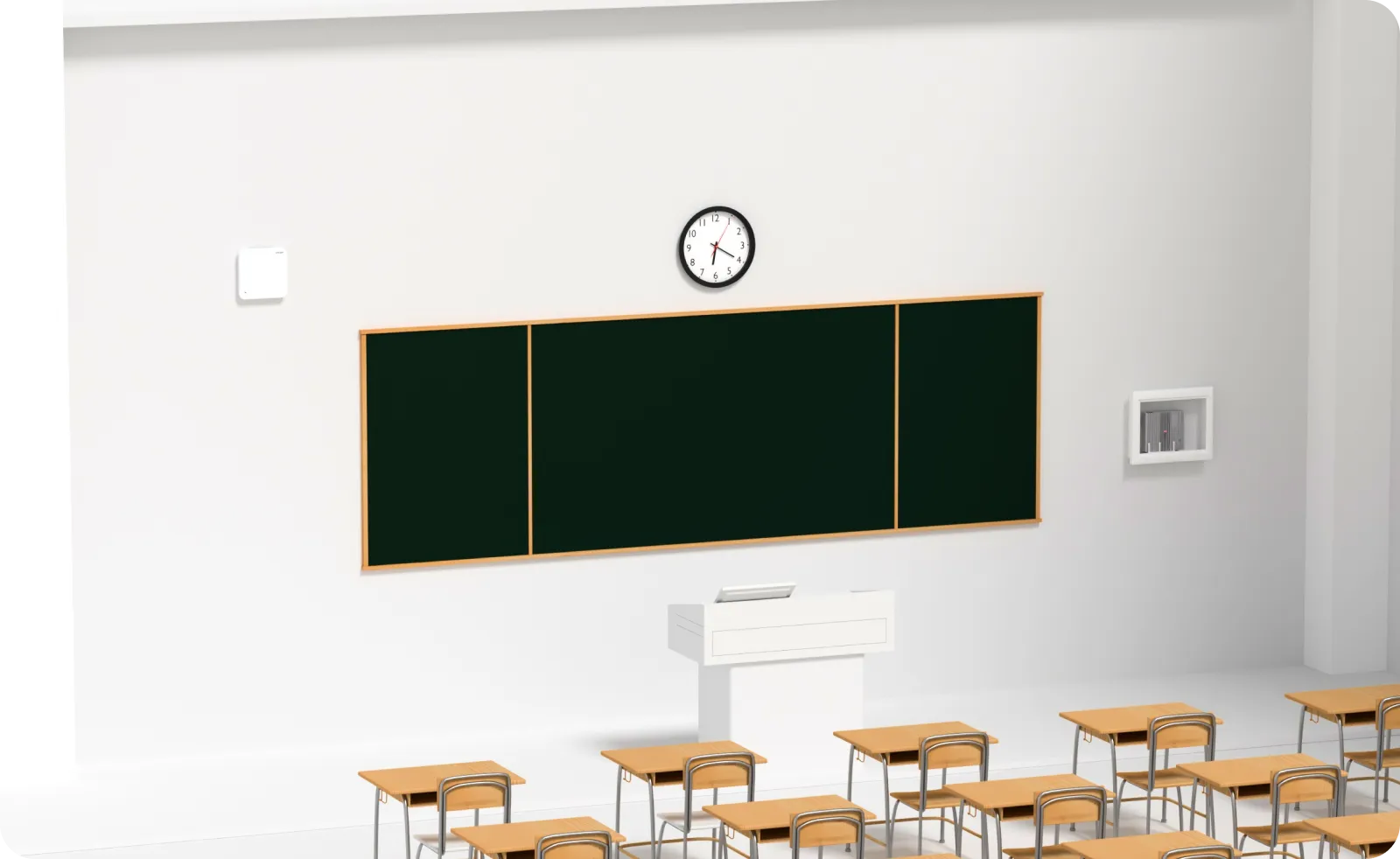

教室

新增业务终端，室内就近布线
施工成本低、工期短，新业务上线快

超大带宽，超千兆网络光速入室；
满足现有网线组网需求，保护原有投资，组网灵活

咨询更多场景案例

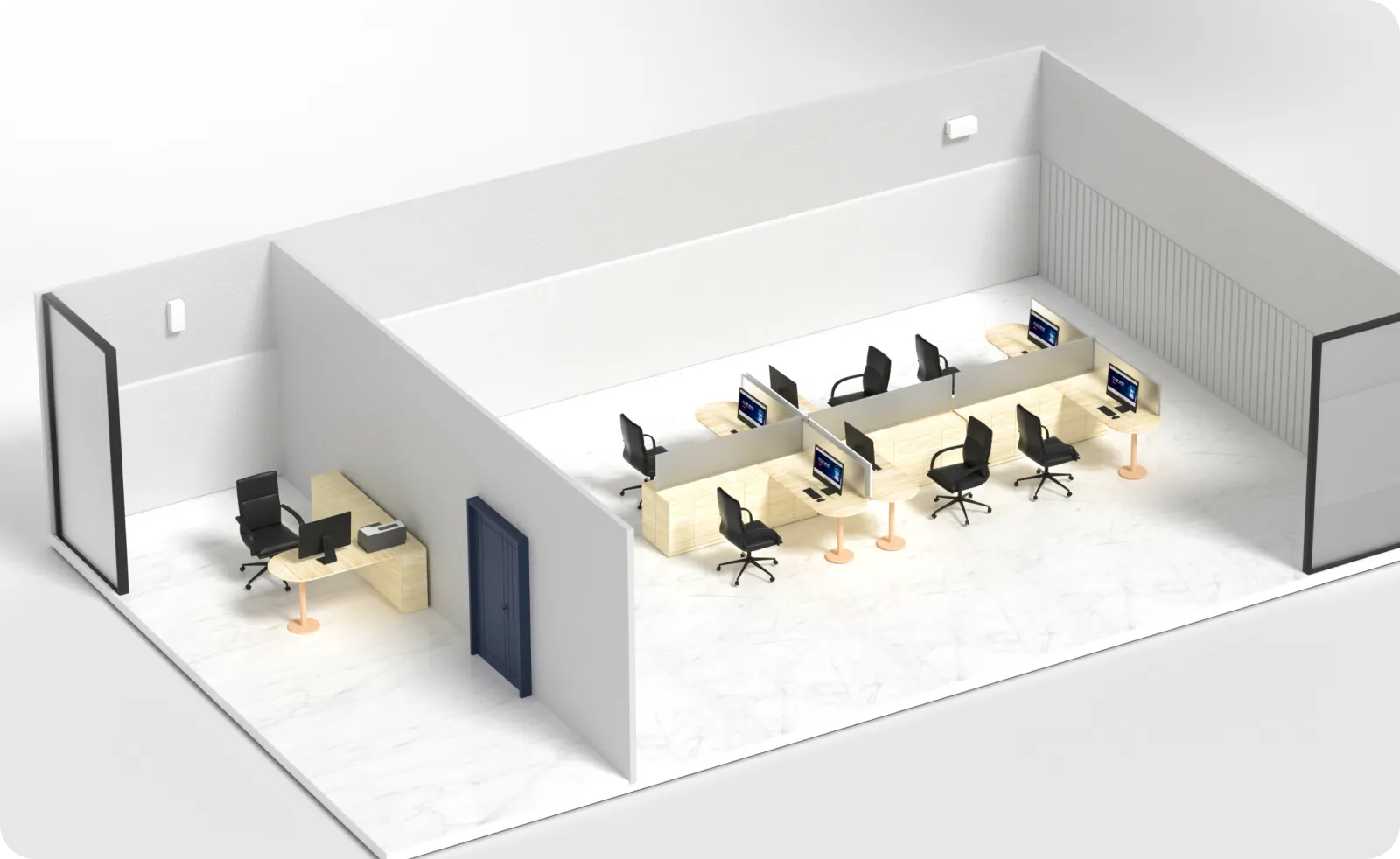

办公室

场景化适配,灵活部署

小办公室部署有线无线一体化光面板AP；
大办公室部署办公桌面交换机；
施工快，灵活美观；
防环路，共享打印无压力

咨询更多场景案例

相关资源

普教极简光方案宣传册2025

下载方案介绍PDF

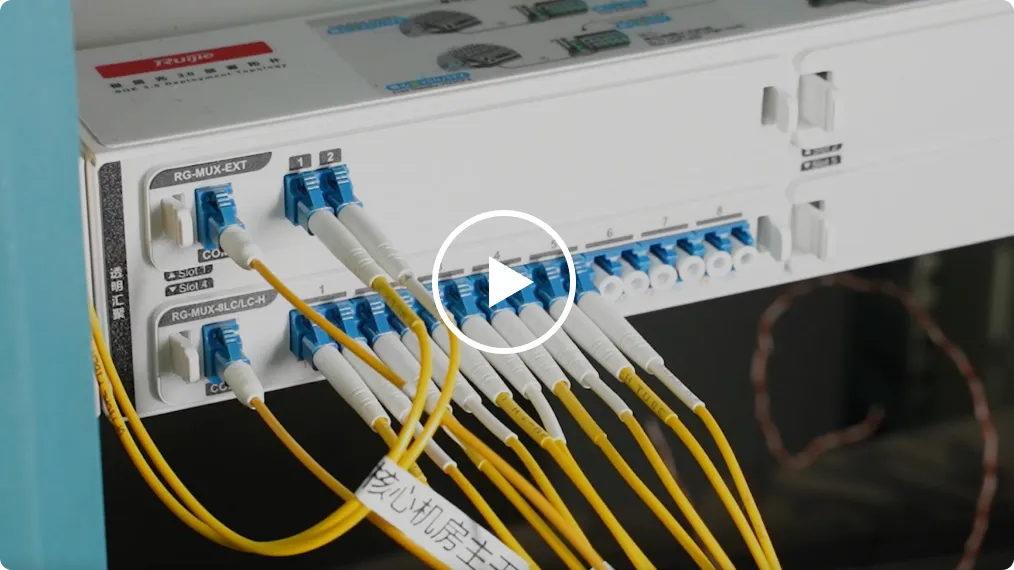

中小学极简光方案快速部署

极简光3.0方案利用彩光波分技术，实现了分光不分带宽，1根主干光纤连接8个房间，减少核心端口数量，降低投资成本。通过无源设备实现了弱电间无源，在提升传输效率的同时降...

浏览方案介绍视频

客户案例

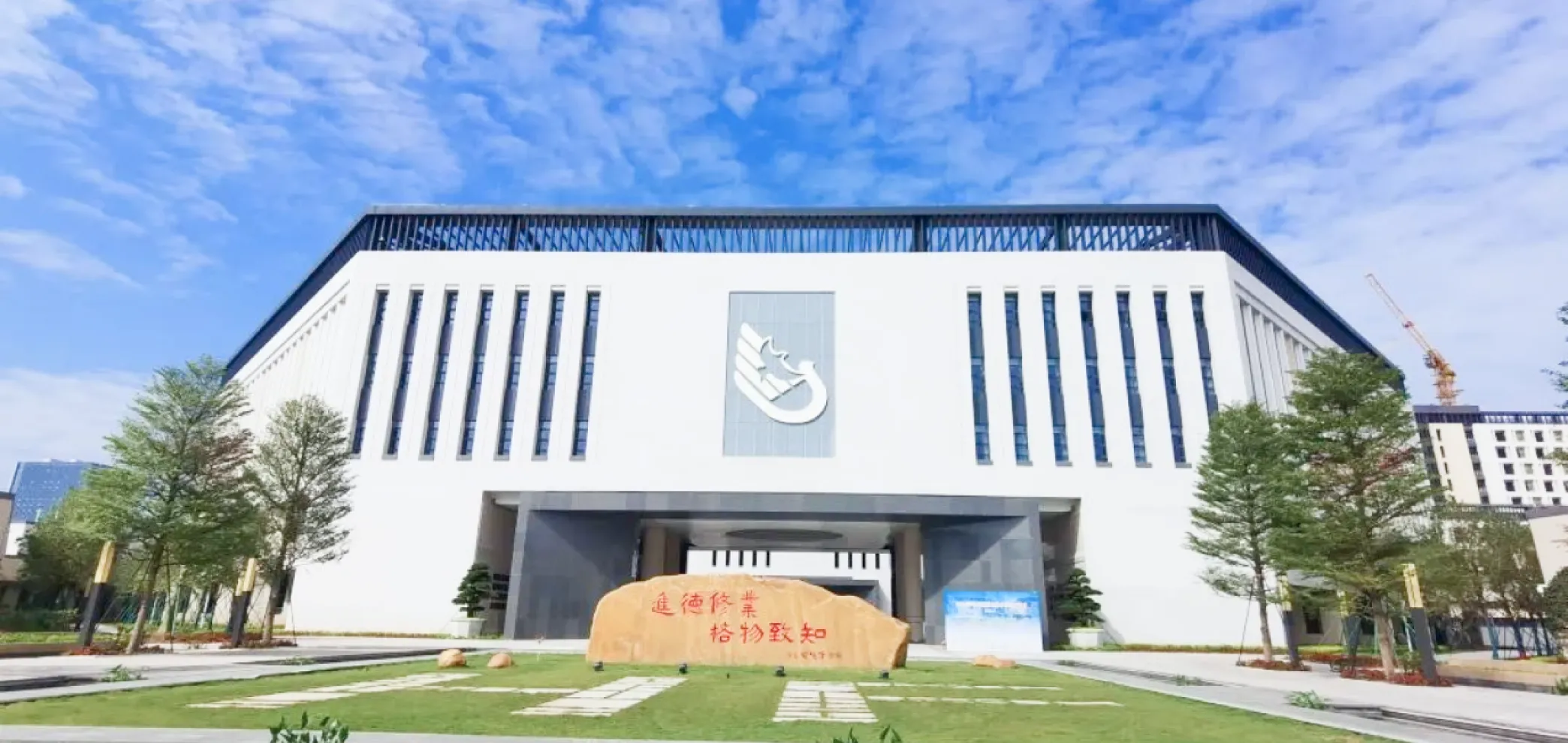

华南师范大学附属中学

以太彩光技术构建高速全光校园网，奔“附”智慧未来

华南师范大学附属中学在知识城新校区为全校师生打造万兆入室的更高效、更智能、面向未来的校园新型基础设施，支撑高质量的教育、教学体验。

查看案例

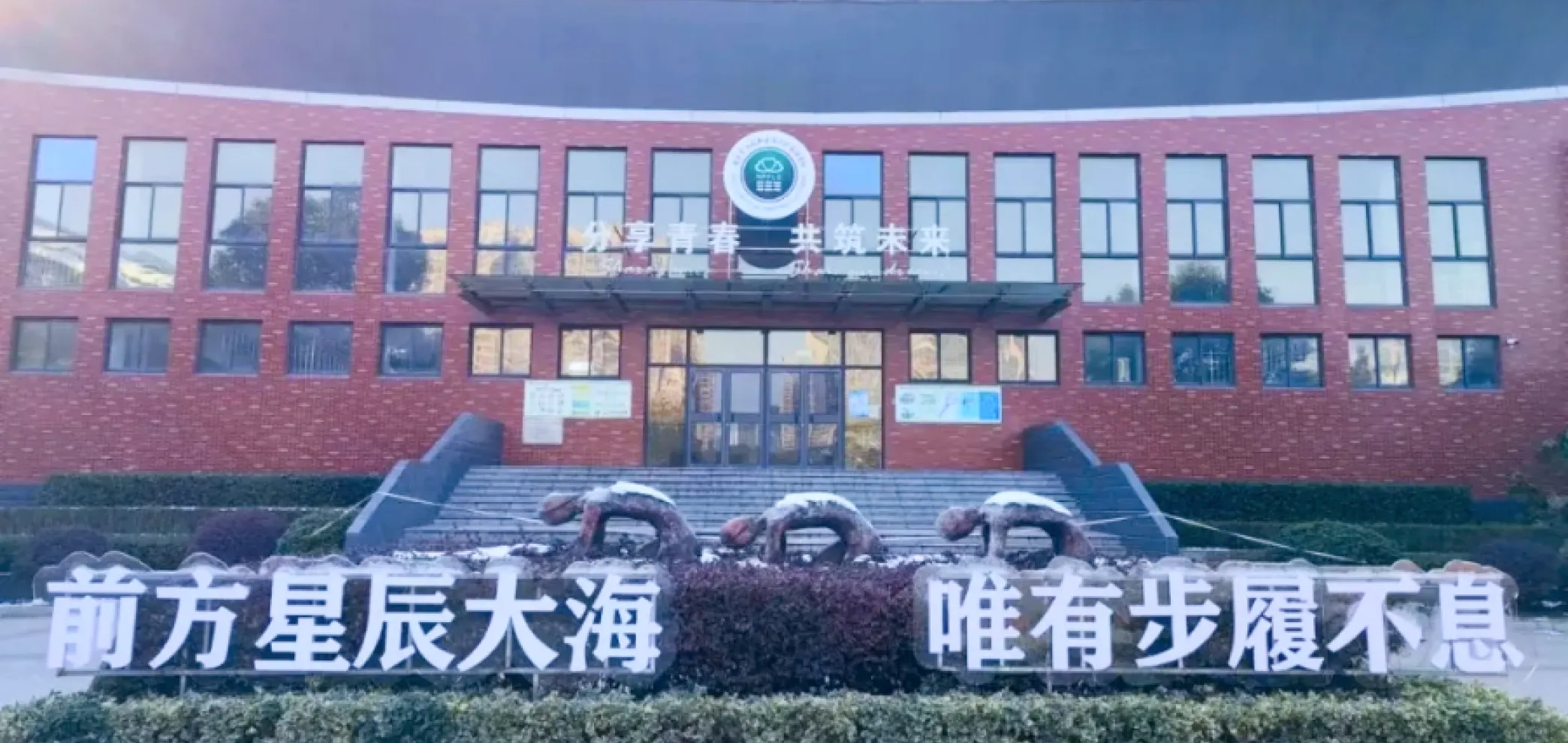

南京浦口外国语学校

助力精准教学的发展，提升数字校园新质生产力

南京浦口外国语学校构建满足精准教学发展的基础网络，提升网络带宽能力，支持人工智能+教育”工作开展，提升业务上上线速度，化解运维困境。

查看案例

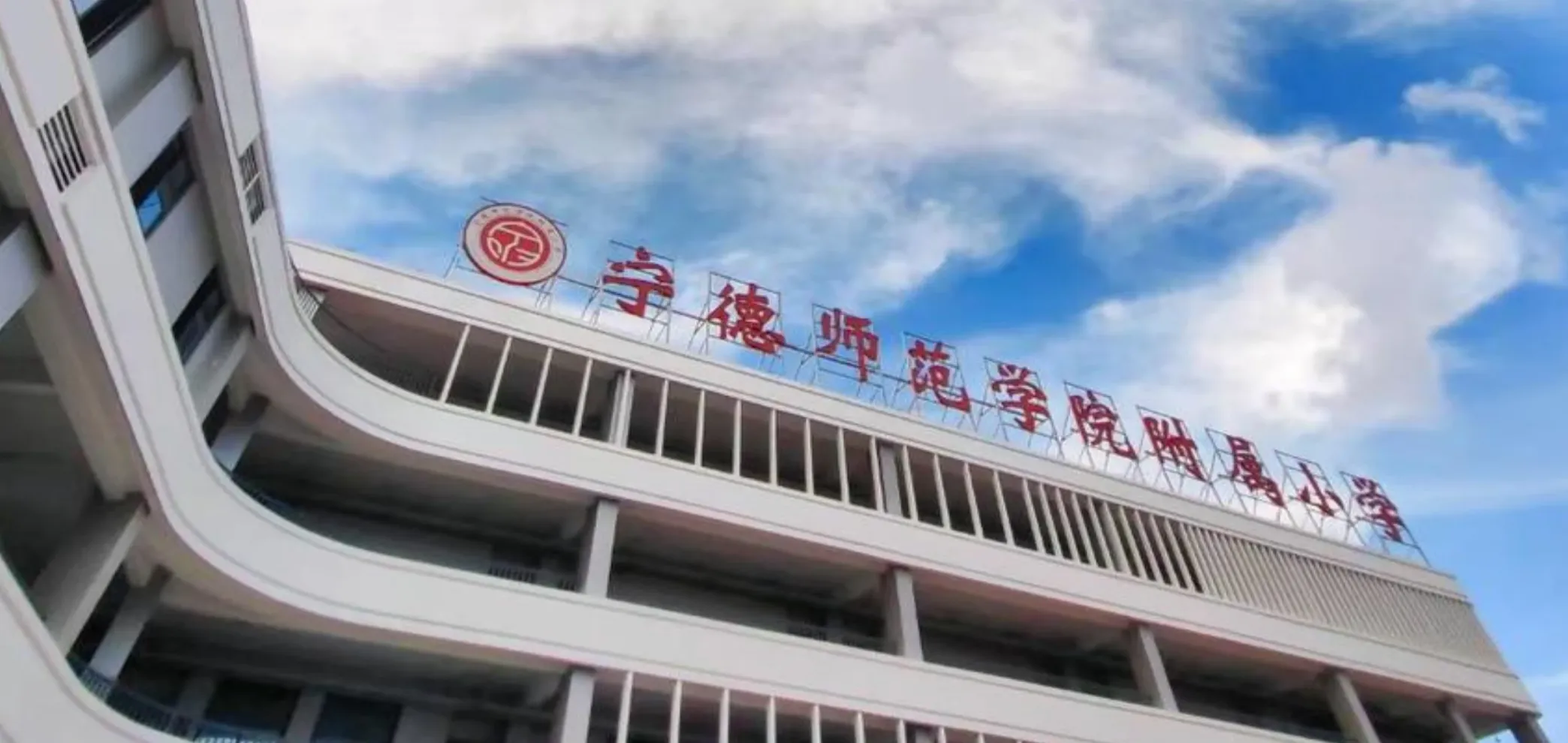

宁德师范学院附属小学

第一个“吃螃蟹的人” 基础教育和彩光精彩碰撞

宁德师院附小新建校区——春风里校区网络建设，突破科技创新的信息化转型探索之路遇到的瓶颈，打造立足现在，着眼未来的全光校园网。

查看案例

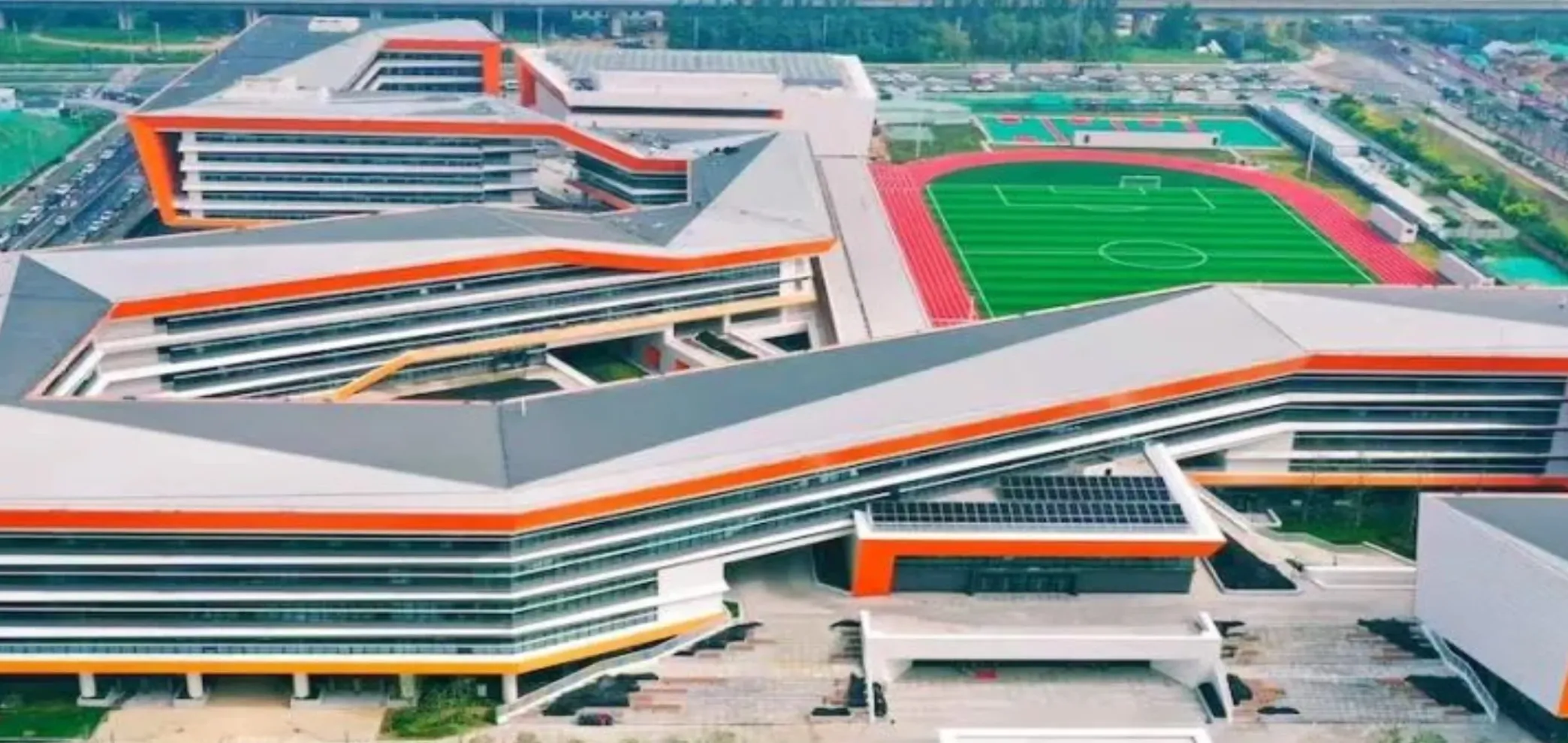

铁一中金湾中学

全局意识做方案，发展眼光选技术

铁一中金湾中学打造基于现在面向未来的全光网络，搭建一条网络“高速公路”，更好地支撑和容纳更多的智慧校园业务的发展。

查看案例

查看更多客户案例

常见问题

Q：彩光这个方案怎么实现链路和设备冗余设计？

A：为了简化楼栋透明汇聚设备的部署，提供两款透明汇聚设备（单上行和双冗余上行两款），双链路冗余的透明汇聚设备内置了裂变器实现双链路分别到到核心的两台超聚合交换机上，两台超聚合交换机之间组VSU虚拟化，这样就实现了楼栋的光纤链路和核心侧的设备及双冗余设计了。

Q：我们学校的大楼，教室和办公室都是混合在一起的，你们方案该如何部署？

A：您这种情况其实在咱们学校也是比较常见的，我们建议也可以使用彩光方案部署，教室和大一些办公室采用我们的多速率入室交换机部署，房间内的AP直接通过交换机POE取电，多速率入室交换机通过彩光模块连接到楼栋透明汇聚；小办公室直接部署面板光AP，面板光AP本地取电，也可以通过彩光模块连接到楼栋透明汇聚；整体实现弱电间无源，简化维护。

Q：彩光方案每个光模块的波长不一样，这样带来的运维难度会不会增加？

A：彩光方案采用粗波分技术，每个模块都有固定的波长来进行传输，我们在方案设计就考虑到了后期运维的问题，通过光模块颜色区分位置，通过光模块序号进行端口区分，用户只需要按照颜色和序号对应关系进行部署即可。由于采用全链单芯设计，所以在光纤运维上变得更加简单，不会出现正反差错问题，对于光纤熔纤量也降低了一倍。同时光纤的接口关系也会在UNC的平台上进行统一的直观展示，通过这样的方式来最大化的简化用户维护难度。
