点击量：3647一、组网需求
1、EG桥接在网络当中。
2、内网用户需要通过身份认证成功后才能正常上外网。
二、组网拓扑

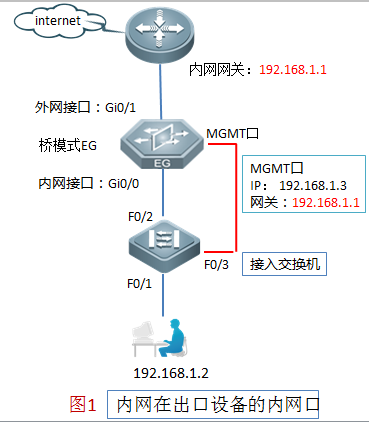

以上拓扑中，针对客户的内网分为不同的网络场景，在图1的场景中，无需在接入层交换上做相关配置；如果客户内网分为多个网段，对应多个vlan，那么需要在内网核心交换机上做相关的配置，因为桥模式下的Mgmt口不仅是用来管理设备使用，当开启了web认证（即上网实名策略）后，Mgmt 口也被用来推送认证窗口。所以Mgmt口要配置网关地址。

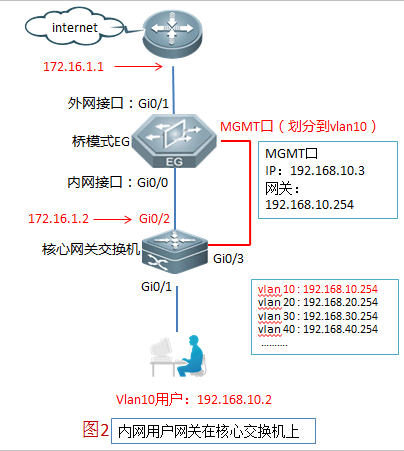

如上图拓扑中的“图2”，在核心交换机拿出一个端口出来连接EG的MGMT口，并把该端口划分到某个vlan（比如上图中的VLan 10），我们MGMT当做一个普通PC的网口，配置IP地址和网关地址。核心交换机的配置如下：
Ruijie#configure terminal
Ruijie(config)#vlan 10 ------>创建VLAN 10
Ruijie(config-vlan)#vlan 20 ------> 创建VLAN 20
Ruijie(config-vlan)#vlan 30 ------>创建VLAN 30
Ruijie(config-vlan)#vlan 40 ------>创建VLAN 40
Ruijie(config-vlan)#exit
Ruijie(config)#interface GigabitEthernet 0/1 ------>连接下vlan 10的用户
Ruijie(config-if-GigabitEthernet 0/1)#switchport access vlan 10
Ruijie(config-if-GigabitEthernet 0/1)#exit
Ruijie(config)#interface GigabitEthernet 0/3 ------>连接EG的MGMT口
Ruijie(config-if-GigabitEthernet 0/3)#switchport access vlan 10
Ruijie(config-if-GigabitEthernet 0/3)#exit
Ruijie(config)#interface GigabitEthernet 0/2 ------>该端口连接EG的内网接口
Ruijie(config-if-GigabitEthernet 0/2)no switchport ------>该端口配置为三层路由接口
Ruijie(config-if-GigabitEthernet 0/2)ip address 172.16.1.2 255.255.255.0 ------>配置与EG内网接口同网段的IP地址
Ruijie(config-if-GigabitEthernet 0/2)#exit
Ruijie(config)#interface vlan 10 ------>创建SVI 10
Ruijie(config-if-VLAN 10)#ip address 192.168.10.254 255.255.255.0 ------>配置vlan 10的网关地址
Ruijie(config-if-VLAN 10)#interface vlan 20 ------> 创建SVI 20
Ruijie(config-if-VLAN 20)#ip address 192.168.20.254 255.255.255.0 ------> 配置vlan 20的网关地址
Ruijie(config-if-VLAN 20)#interface vlan 30 ------>创建SVI 30
Ruijie(config-if-VLAN 30)#ip address 192.168.30.254 255.255.255.0 ------> 配置vlan 30的网关地址
Ruijie(config-if-VLAN 30)#interface vlan 40 ------>创建SVI 40
Ruijie(config-if-VLAN 40)#ip address 192.168.40.254 255.255.255.0 ------> 配置vlan 40的网关地址
Ruijie(config-if-VLAN 40)#exit
Ruijie(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1 ------>配置去往互联网的默认路由
Ruijie(config)#end ------>退出到特权模式
Ruijie#write ------>确认配置正确，保存配置
三、配置要点
配置步骤简介
1、先通过快速配置，保证内网用户可以正常上外网.
2、选择上网实名制策略进行配置。
3、如果客户内网分为多个网段，对应多个vlan，那么需要在内网交换机上做相关的配置。（如果客户内网就一个网段，以下的配置可以忽略）。
注意：桥模式下的EG也是有区分内网口和外网口的，如果线插反了，相关的功能就会失效
附件知识点：
1、EG web认证功能，默认放通DHCP/DNS/ARP的流量，不需要额外设置策略。
2、EG开启web认证后，使用telnet方式登录设备，如果3次输入用户名和密码错误，账号就会被锁住了，默认要15小时后才能重新登录。 //建议配置web认证后通过命 令行下修改以下两个参数
Ruijie(config)#aaa local authentication lockout-time 1 //设置账号锁住后，1小时后解锁
Ruijie(config)#aaa local authentication attempts 10次 //设置允许输入的次数为10次
三、配置步骤

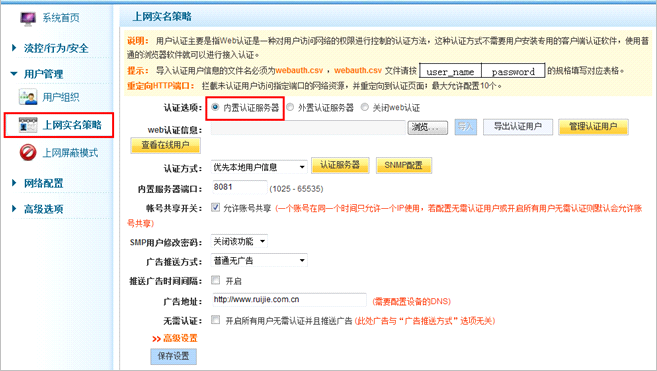

1、在用户管理---上网实名制策略---内置认证服务器，开启web认证功能
a、内置认证服务器：EG产品内置的认证服务器
b、认证方式：用户访问网络时，需通过认证登陆，此处指明认证信息需匹配的服务器的优先次序。
c、 广告推送方式：锐捷EG设备提供广告推送功能，例如酒店可以通过该功能放置本店的主页供房客访问，推广自己的品牌。可以设置为无广告、先认证后广告、先广告后认证的方式。

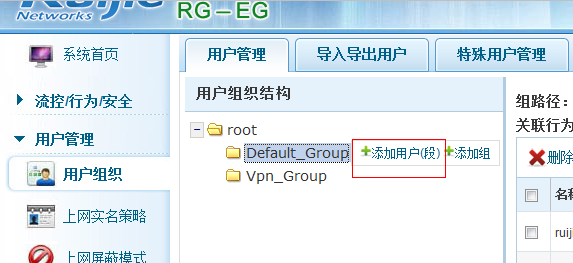

2、添加认证用户

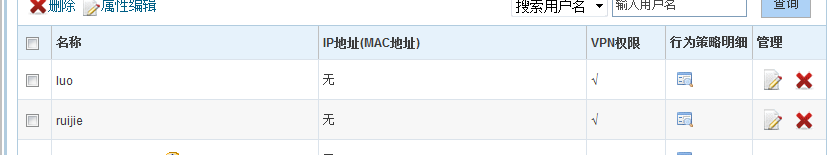

添加成功如下：

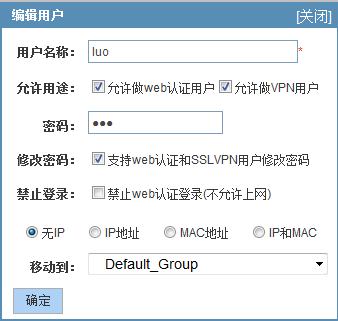

a、添加用户名和密码的时候，如果用户勾选了【支持用户修改密码】，在web认证成功后会有修改密码的选项

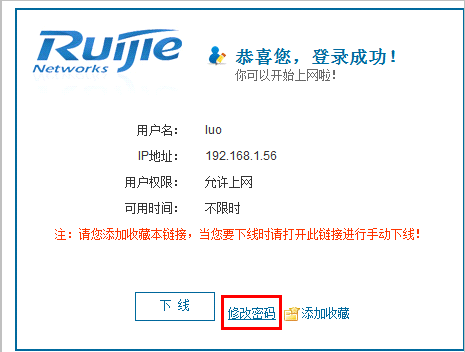

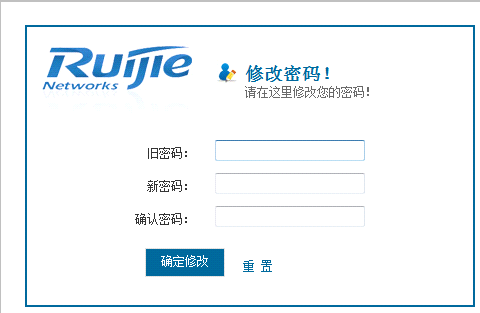

点击修改密码，入下图所示：

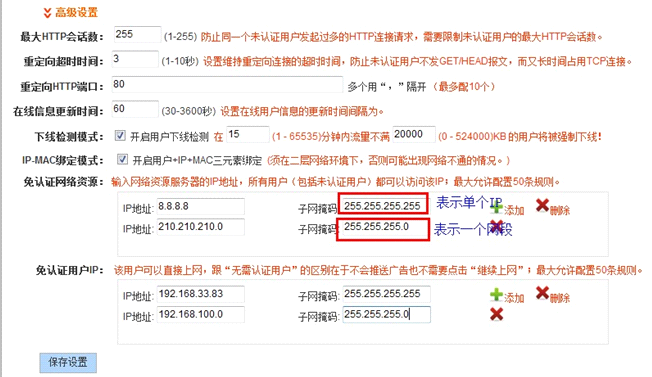

4、高级配置说明
四、配置验证

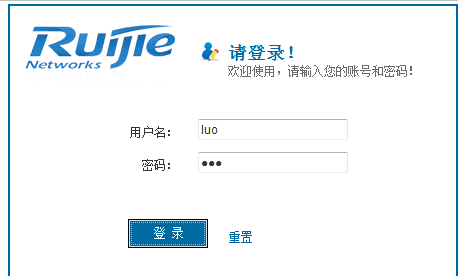

配置完成后，用户首次浏览网页会弹出认证界面：

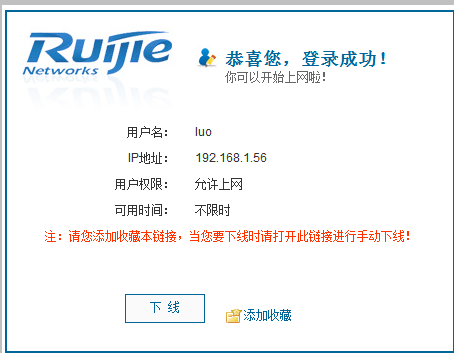

输入用户名和密码之后提示认证成功界面：

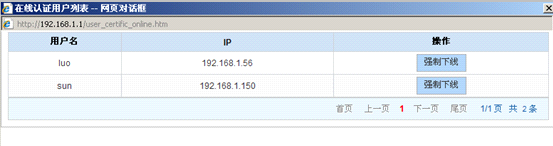

在上网实名策略界面点击查看在线用户，会出现目前认证成功的用户：

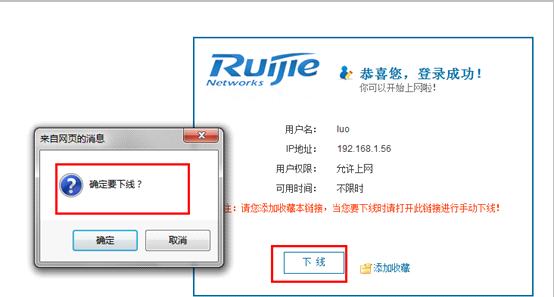

认证成功后，用户需要点击“添加收藏”，把web认证界面添加到浏览器收藏夹中。用户要下线时，从浏览器收藏夹中点击该页面，点击“下线”。
