RG-APM流量可视化解决方案系统架构

锐捷网络RG-APM流量可视化及Web应用性能分析系统解决方案由应用性能管理系统平台（Application Performance Manager，以下简称APM）和流量性能分析探针（以下简称Probe）组成。

1、流量性能分析探针

流量性能分析探针（Probe)采用专用硬件平台和专用的流量分析引擎系统，支持10/100/1000Base-T、1GbE SFP Port、10GbE SFP+ Port 接口类型，最高可达万兆线速；支持以Sniff的方式（TAP or SPAN）部署在网络系统之中，不会对原有系统造成影响，可实现对IT系统各层面数据进行7*24小时不间断监控；自动识别1100种以上应用协议类型，并对通过的数据包实施被动性能检测，最终将处理所得的数据传回APM进行统计呈现。

2、应用性能管理服务器

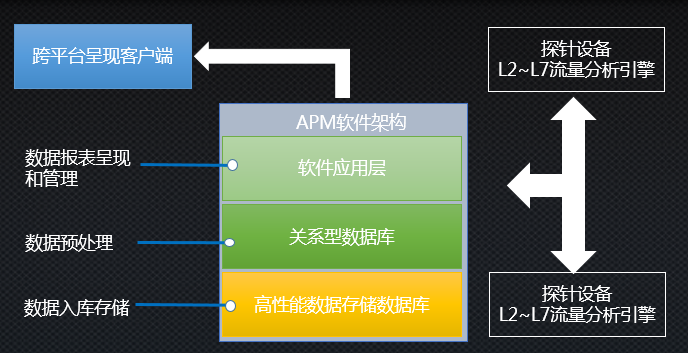

应用性能管理系统平台（APM）提供软硬一体化版本，同时提供软件服务器版本方便可以灵活部署。APM在设计的时候就考虑了在大容量数据情况下报表查询速度以及呈现方式。因此APM在设计的时候架构上比传统的两层架构还多了一层中间层数据库，用来做数据的预处理工作，因此大幅提高了报表查询速度，在10T的数据下仍然可以做到2s的查询速度。此外，客户端采用Java技术，可以支持Windows、Linux和Mac等系统，提升了系统的兼容性。
