开个几百兆的装配图，电脑卡得像放PPT，稍微转一下视角就直接崩溃死机……

设计图纸是公司的核心机密，防泄密全靠拔网线和封USB，IT运维天天跑断腿……

在装备制造、电子信息、半导体等重度依赖3D设计的行业，性能体验与数据安全似乎永远是一对矛盾体。传统图形工作站成本高、难管理、易泄密；而普通的云桌面又往往面临着“鼠标不跟手”、“线条有锯齿”、“大图纸打不开”等体验痛点。

如何让设计师“不砸键盘”，让IT部门“不背锅”？今天，我们毫无保留地分享锐捷安全云办公3D设计场景的最佳实践，带你避开硬件、网络、软件配置的坑，打造比肩物理工作站的云上设计体验！

避坑指南一：硬件选型篇——“只看显卡不看CPU，注定要踩坑！”

很多IT在规划3D云桌面时，往往把预算全砸在GPU上，却忽视了CPU的作用。事实上，目前绝大多数主流的制图软件（如SolidWorks）仍然是单线程程序，操作的流畅度直接受服务器CPU单核主频高低的影响。

锐捷最佳实践

1.CPU主频优先 ：为保证使用体验，建议服务器CPU主频不能低于3.0GHz。如果客户当前物理机主频很高，甚至需要配置主频>3.5GHz的高频CPU（如Intel 6544Y或AMD 9275F）。

2.显卡精准匹配：不要盲目堆料！

2D CAD设计：推荐N卡 A16，或高性价比的A卡 AMD CG620，单桌面2G显存即可。

3D设计(SolidWorks/CATIA/Creo等)：推荐N卡L20或A卡 CG620，单桌面分配2G-4G显存。

避坑指南二：协议传输篇——“拒绝色差与模糊，看清每一根线条”

3D设计师对画面的色彩还原度和线条清晰度有着非常高的要求。如果使用传统的压缩协议，很容易出现线条锯齿或色彩失真。

锐捷最佳实践

1.启用HEST协议：锐捷自研的HEST协议专门针对3D场景优化，在局域网下可配置为“基于局域网vGPU办公清晰优先”。

2.开启YUV4:4:4无损显示：强烈建议开启双流色彩444选项，这能有效解决色差和线条模糊问题，满足工业级高保真画质要求。

3.目标帧率锁定：终端必须支持硬件解码，根据场景需求将最高帧率锁定在60或144FPS，告别“鼠标漂移”和拖拽残影。

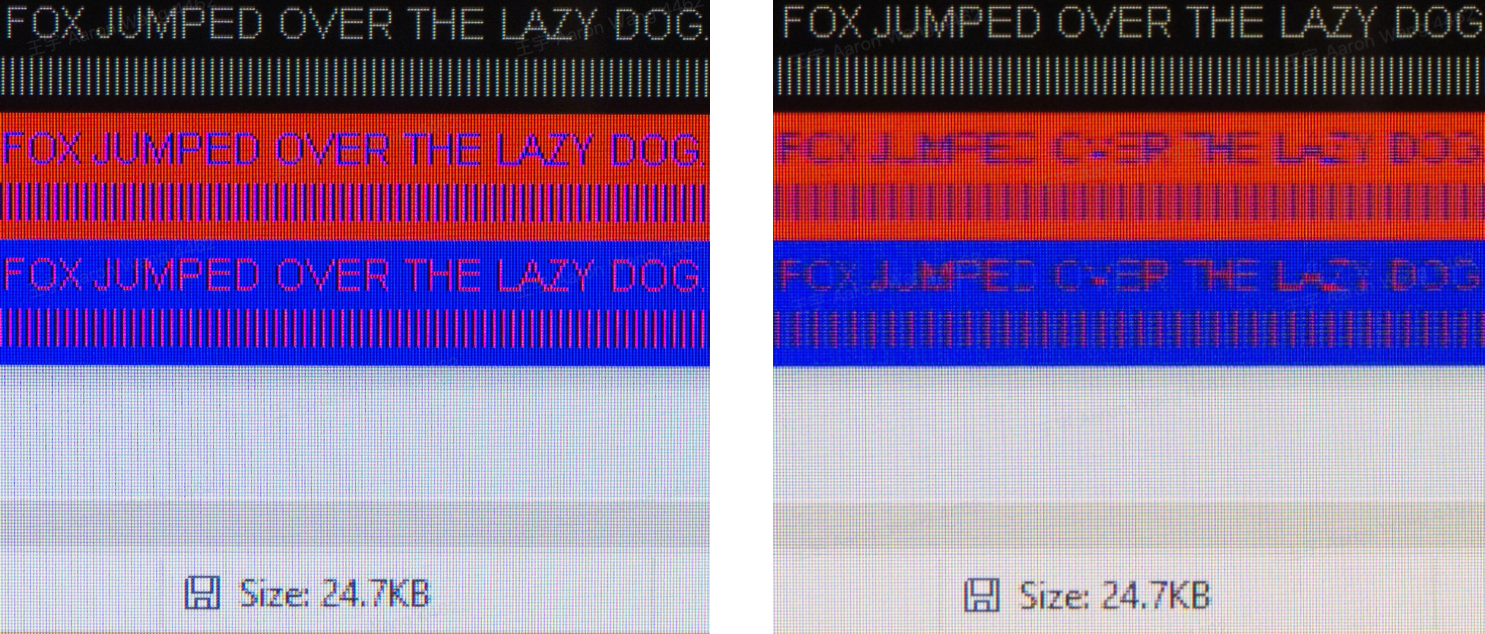

色彩4:4:4与传统4:2:0的清晰度对比效果图

避坑指南三：系统与软件优化篇——“三分靠硬件，七分靠调优”

即便硬件拉满，如果没有对底层平台、Windows操作系统和3D工业软件进行深度调优，依然无法发挥最大性能。

锐捷最佳实践（干货记笔记）：

1.服务器BIOS调优（榨干硬件潜能）【必做】

核心动作：进入服务器BIOS，将电源管理、CPU性能等配置项调整至官方推荐的高性能模式。

避坑提示：锐捷原厂服务器（如CS7015/CS6000系列）出厂已默认最优配置，直接免调；但如果您的项目采用的是第三方服务器，集群中所有服务器的BIOS调优必做，否则硬件算力将被严重封印！

2.底层平台调优（打破IO瓶颈）

存储QoS解除封印进入CCP存储集群，将单桌面IOPS上限放开至10万以上，桌面带宽调至1000Mbps！

IO优先级提速：设定IO优先级为“高”，并在后台进行存储绑核。

3.操作系统瘦身调优（镜像内必做）

性能强制释放：电源设置为“高性能模式”，并在视觉效果中调整为最佳性能（保留字体平滑）。

禁用无用服务：彻底禁用Windows游戏模式、自动补丁更新、Windows Themes主题服务以及所有证书检查。

4.3D软件定向调优

SolidWorks：必须在性能设置中关闭“使用软件OpenGL”（避免强行消耗CPU），修改注册表避免CPU强行接管渲染。

CATIA：开启高速缓存管理；新建系统变量开启VBO功能，大幅提升大模型拖拽速度；关闭渐变色背景。

UG/NX：禁用欢迎界面URL，修改系统变量以启用多核运算，提升渲染计算速度。

AutoCAD：务必在性能设置中勾选“启用硬件加速”

专属福利

锐捷提供标准的3D预制镜像（含电力、制造、汽车等行业专用模板），并且推出了一键3D优化工具（wtool）。一键完成平台、协议、操作系统及常用3D软件的底层优化，部署时间平均节省120分钟，效率提升300%！

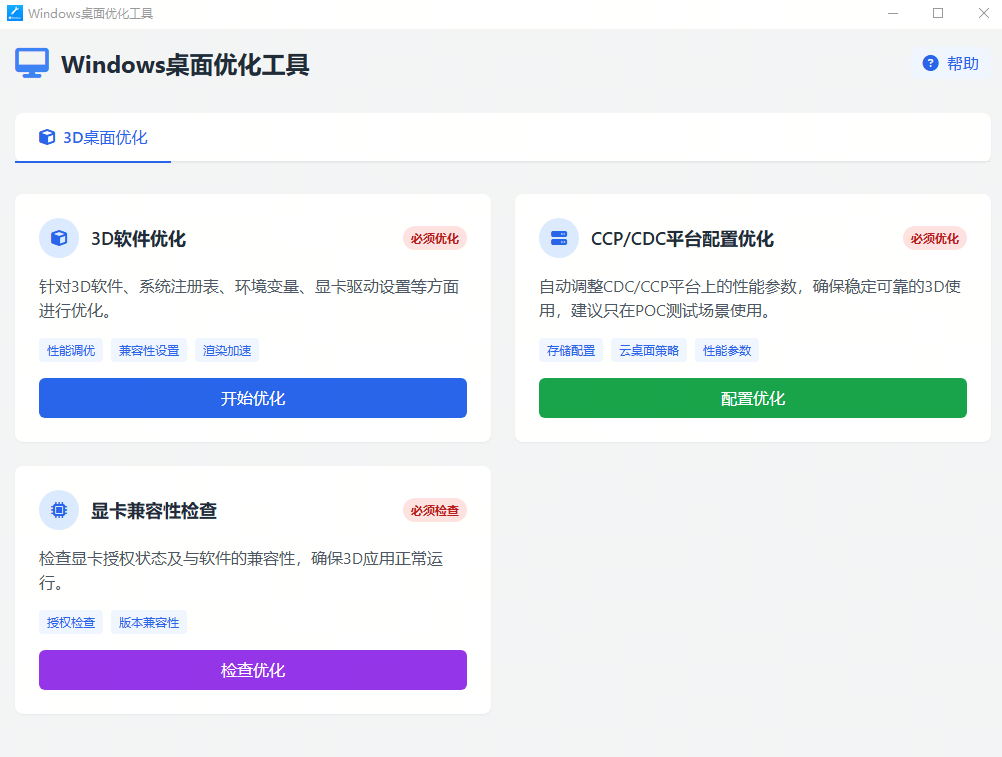

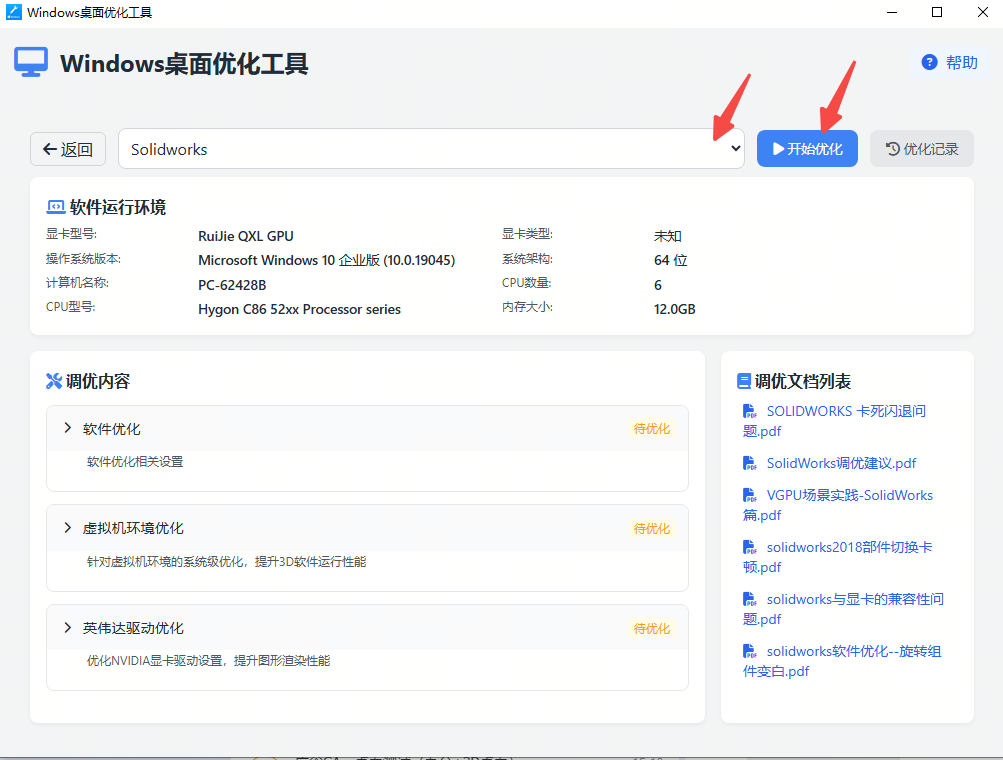

锐捷3D优化工具运行界面

安全与运维篇：“既要丝滑设计，又要数据安全”

在保障性能的基础上，解决“核心图纸外泄”是上云的根本目的。

锐捷最佳实践

1.真正的数据不落地：研发设计网络与外网逻辑隔离，设计图纸集中存放在云端数据中心，终端只接收图像画面。

2.严密的防泄漏体系：进行细粒度的USB外设管控、剪贴板管控等；同时开启自定义屏幕水印，一旦被拍照外传，可精准回溯溯源。

3.文件流转审批和透明加密：对于必须外发的文件，通过锐捷自带的文件流转审批工具，实现多级审核和审计，兼顾业务效率与数据安全。也可对核心文档和图纸开启透明加密，图纸在VDI内正常流转，一旦脱离云办公环境私自外发，打开即是乱码。

4.一键秒恢复：采用“系统盘+数据盘”架构，系统一旦崩溃，可直接还原镜像，研发数据完好无损，减轻IT运维压力。此外用户还可做自助快照进行双重保障。

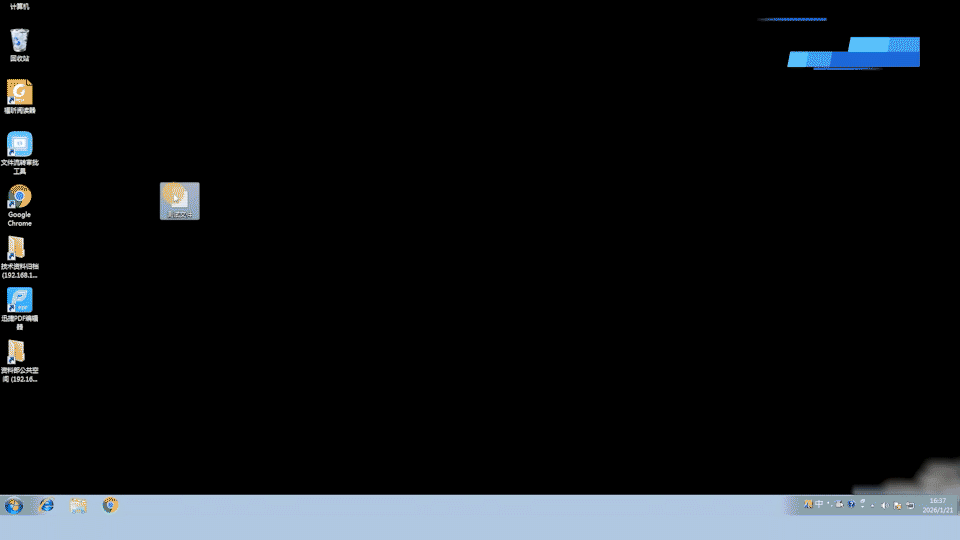

文件外发审批流

锐捷安全云办公：深耕业务场景，懂技术更懂你！

3D设计上云，从来都不是简单的“堆砌硬件”或“纸上谈兵”。它需要对底层计算协议、图形渲染逻辑以及庞杂的工业软件生态有深厚理解。

在2025年，锐捷安全云办公深耕业务一线，强势攻坚了近100个高难度的3D设计项目！我们的足迹遍布各大高精尖领域：

新能源与汽车整车厂商：成功满足数百名核心3D研发岗位对内外网物理隔离及图纸防泄密的高标准合规要求。

国家高端装备与轨道交通：承载数千名研发人员全量上云，流畅运行CATIA、Creo等工业软件，操作体验不输高端物理PC。

高精尖半导体与电子信息：深度适配复杂数字模拟、晶圆加工设备研发等高机密性业务。

正因为经历了这数十个真实复杂场景的千锤百炼，锐捷比任何人都懂3D设计师的痛！ 我们清楚SolidWorks单核主频的性能瓶颈在哪；我们知道CATIA大装配体怎么加载最快；我们更懂得如何在保障“数据不落地”的前提下，给予设计师无需妥协的丝滑流畅。

锐捷安全云办公3D设计方案，正在让越来越多的制造业巨头享受云端算力的红利，让企业核心数据坚如磐石！

想要体验“图纸秒开”的快感？免费申请您的专属POC测试方案及专家咨询服务！
