半导体行业有一句老话：芯片还没流片，IP 资产就可能已经流失了。这不是危言耸听。

从 Intel 20GB 芯片设计原理图公开泄露，到恩智浦（NXP）被黑客潜伏两年窃取核心 IP，再到台积电工程师离职带走制程代码，芯片设计（Fabless）企业的数据安全危机从未停止。

芯片的核心资产就是命脉。前端编写的 Verilog 和 SV 逻辑代码，后端绘制的 Cadence Virtuoso 版图，以及准备送去流片的 GDSII 格式文件，只要泄露一份，企业数亿元的研发投入就可能付诸东流。尤其是当企业要对接国际晶圆大厂或头部客户时，对方对数据安全与防泄密的厂验标准极其刻板。

但在很多半导体企业的 IT 办公室里，经常能听到这样的争执：

安全部门要求：“研发网（云桌面）与办公网（本地 PC）必须绝对隔离！严禁混用！”

但另一边，研发工程师直接砸了键盘：“采用了‘本地 PC 办公 + 云桌面研发’后，给外部流片厂外发个图纸要走非常繁琐的人肉审批，一等就是好几天，研发效率直接被砍半！”

必须严格防泄密 vs 外发图纸跑审批要等好几天

更要命的是后端画版图的工程师：“出差或异地在广域网上画版图时网络稍微一抖，传统 VDI 协议就把密密麻麻的电路导线给压缩失真‘吞线’了，看都看不清，画错丢了流片谁负责？！”

版图又失真吞线了！

何况 EDA 工具产生的多是二进制专有文件，传统 DLP 软件根本识别不了。个别人员把代码打成 zip 压缩包、或者改名成 txt，就能悄悄带出去。

防泄密严了 ➔ 研发效率暴跌 ➔ 研发怨声载道。

防泄密松了 ➔ 核心资产泄露 ➔ 企业面临毁灭风险。

半导体企业的 IT 部门，难道只能在“两头挨骂”的困境里徘徊吗？

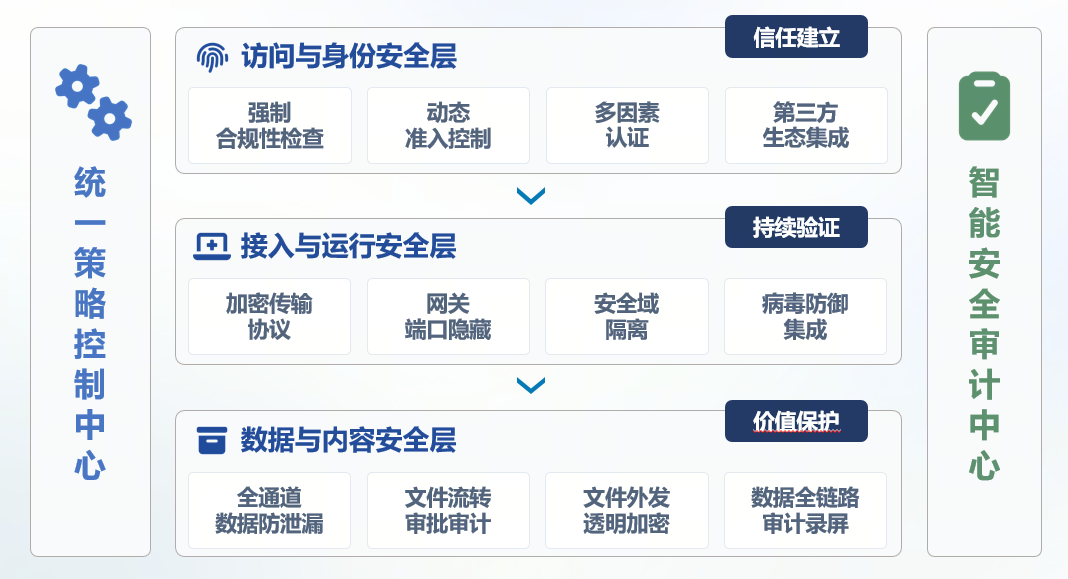

做芯片防泄密，核心在于“把安全做在底层，把便捷留给研发”。基于全网真实数据泄露事件与硬核 EDA 工具链的底层逻辑，锐捷安全云办公 4.0 提供了针对性的解法。

试试这个破局方案！

战术1：受控安全通道 + 移动审批，外发图纸从“人肉审批等三天”变成“飞书点一下秒批”

很多半导体企业采用了“本地 PC 办公 + 云桌面研发”的隔离架构。锐捷方案并不去打破客户的合规红线，而是在满足合规的前提下，对安全通道管控与流转效率提升精益求精，防泄密与敏捷外发兼得：

本地 PC 软客户端安全通道管控：工程师在现有的本地办公 PC 上安装锐捷软客户端（OC）即可接入云端研发桌面。系统在本地 PC 与云桌面之间构建单向受控管道，严格封堵非法剪贴板重定向、防截屏与水印显示，防范本地 PC 侧成为防泄密盲区。

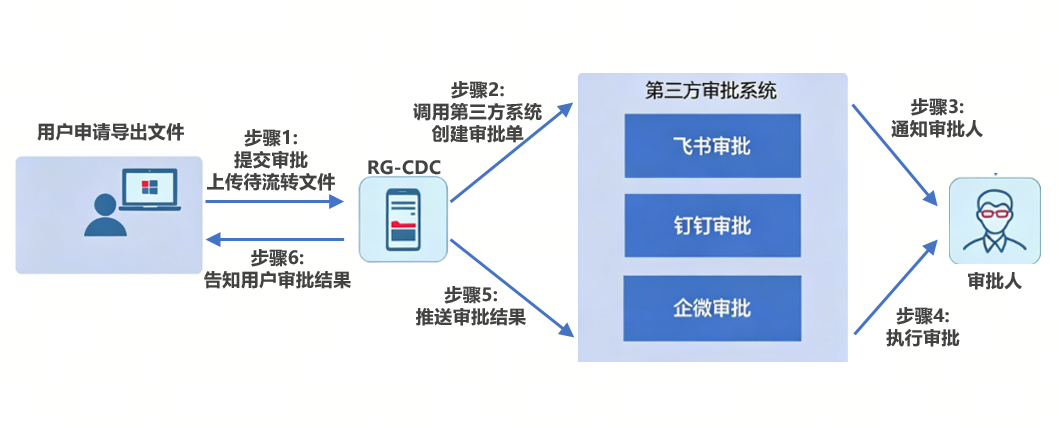

文件导出申请 + 移动审批：当工程师需要在研发云桌面把图纸外发给外部流片厂或供应商时，一键提交导出申请，主管在手机飞书/钉钉上点一下即可完成秒级移动审批。既封死了私自拷贝通道，又避免了繁琐的人肉审批流程。

存量办公 PC 原地利旧：企业现有的各类办公 PC 和笔记本无需淘汰刷机，直接安装软客户端即可接入云端研发桌面，大幅节省资产投资。

落地验证

全球嵌入式存储TOP级的国内某芯片设计企业，过去采用“本地 PC 办公 + 云桌面研发”架构，研发人员天天抱怨“图纸外发审批人肉跑耗时极长”，IT 部门也担心本地侧泄密。部署锐捷方案后，在本地 PC 上通过软客户端安全接入云桌面；外发图纸走受控网闸 + 钉钉/飞书移动秒批，既封死了非法拷贝通道，又让研发需要外发文件的业务效率直线提升。

战术2：版图放大 100 倍不吞线，广域网无损接入，异地流畅画图

用 HEST 像素级无损协议 + 广域网传输优化，彻底解决传统 VDI 在 Cadence Virtuoso 画图时的失真与异地拖尾硬伤。

芯片设计企业普遍存在跨地域研发飞地（如总部在上海，分中心在成都、南京或出差异地）。工程师在广域网上远程画版图时，常因网络高延迟和丢包导致传统 VDI 画面卡顿拖尾。

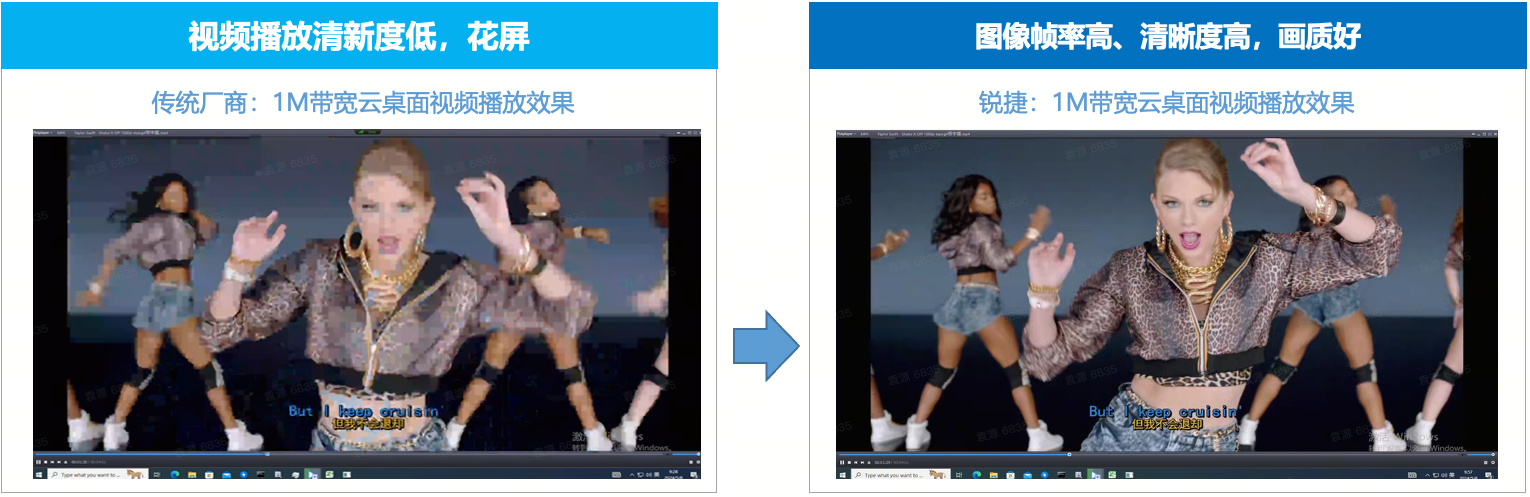

像素级无损还原（局域网防吞线）：针对后端画版图“吞线”的硬伤，锐捷采用自研的 HEST 高帧率传输协议，结合 vGPU 硬件渲染加速。哪怕电路密度再高，放大之后每一根导线都清晰可见，彻底解决了传输失真造成的“吞线”问题。

广域网无损接入（跨地域抗丢包）：针对广域网高延迟、高丢包与网络抖动环境，锐捷对传输协议进行了深度广域网优化。即使工程师在异地分中心或出差远程接入总部机房画版图，操作依然顺滑不拖尾，做到“异地画图如临现场”。

落地验证

刚刚获得“实用新型专利授权”的华东某半导体精密材料与芯片设计龙头，在全国拥有多个 IC 设计中心与研发飞地。过去异地工程师通过广域网远程画版图时，频繁受到拖尾失真与丢包卡顿折磨。引入锐捷 GPU 切片池与广域网无损 HEST 协议后，跨地域画版图放大 100 倍依然像素级清晰，异地拖拽平滑无延迟，全面拉通了全国多中心的敏捷研发协同。
