RG-N18006-X

零背板新架构

百T平台零背板开启者，引爆数据中心核心引擎
创新节能设计，保障品质
全能虚拟化，让网络资源按需分配

大幅提升中心数据容量

丰富的接口类型，满足多种接入方式；业界高密度的线
速线卡，接口密度相比业界同类产品提升20%

单卡24GB超大缓存能力，更好的容纳数据中心浪涌流量，
比业界提升33%

CLOS多级多平面交换架构确保数据转发无阻塞，
提供持续的带宽升级和业务支撑能力

百T平台零背板开启者，引爆数据中心核心引擎

业务线卡和交换网板直接对接，数据可直接到达交换网板，大幅降低传输损耗
提高交换机传输效率，无限提升设备性能，支持未来十年平滑升级

创新节能设计,保障品质

更高性能

丰富的接口类型，满足多种接入方式，
单线卡最大支持48口100GE、36口40GE、144口10GE接口。
业界高密度的线速线卡，整机最大支持768个100GE、576个40GE、2304个10GE线速端口

显卡级GDDR5 SDRAM，实现单线卡24GB超大缓存，更好的容纳数据中心浪涌流量

CELL-based CLOS架构，确保数据转发无阻塞

CLOS多级多平面交换架构，实现转发与控制平面完全分离，能够配置独立的交换网板与主控板
基于CELL的交换架构（信元交换）确保数据转发无阻塞，提供持续的带宽升级和业务支撑能力。

零背板实现大跨度平滑升级

设备运行中，直接更换更高规格的线卡和网板，即可实现设备升级
业界少数可实现50G/400G的大跨度平滑升级的设备，实现未来十年的跨度升级

业务板卡和交换板卡直接正交连接，信号传输干扰减少8%

巨坚固的机箱结构设计支撑零背板

原设备的背板可起一定支撑作用，将背板取消后，锐捷通过龙骨、机箱侧面加强筋和机箱加强隔板的设计，
提供坚固的机箱结构，以支撑零背板。

零背板依然实现板卡精准对接

五级精准导向的设计，让线卡与网板对接精准无误：
限位柱定位线卡位置，导轨引导线卡深入机箱，
龙骨的定位梢纠偏线卡方向，
通过连接器的外壳以及针脚再进行纠偏，
从而达到精准导向。

零背板技术

网板和线卡共享风道，大幅节省空间。

零背板实现直通风道，大幅提升散热效率

百T交换机前后直通风道散热开启者，采用冷热风道隔离，和数据中心机房的散热设计结合，
提升设备的散热效率，降低系统风阻，降低耗能，打造绿色节能的数据中心。

每张业务线卡面板均
30度内折弯设计，
开孔率高达106%，
2倍进风量

对旋风扇设计，提高散热效率，降低风扇噪声

应用业界发烧级钛金级别电源，
使供电转换效率高达96%

业务线卡采用无PHY芯片设计，
单板功耗可降低5.63%以上

VSD 一虚多技术

VSU3.0（Virtual Switch Unit，虚拟交换单元）虚拟化技术可将多台核心交换机虚拟化为一台逻辑设备，
结合可将一台交换机虚拟化为多台逻辑设备的VSD技术，大幅简化网络结构，真正实现网络资源池化。

VSU 多虚一技术

上联链路通过跨设备端口聚合方式，实现数据的负载均衡，提高宽带利用率
设备、主控引擎、链路的故障恢复时间仅需50毫秒，保证业务的高可用性
VSU虚拟化之后，多台设备可以统一管理，省去管理配置的冗长时间。

全球顶全虚拟化

VSU和VSD联动，可将多台牛顿交换机虚拟化为一台逻辑交换机，再将这一台逻辑交换机虚拟化为多台小的逻辑交换机。

让网络资源充分融合并池化，同时灵活按需分配。

硬件规格	RG-N18006-X
模块插槽	6个（其中2个用于管理引擎模块）
交换网板槽位	6个
交换容量	387T/1161T
包转发速率	115,200Mpps
大缓存	支持超大分布式缓存设计，每端口支持200ms缓存，确保突发流量不丢包
尺寸（W x D x H）	● 不含包材，不含走线架：442mm × 893mm × 308.4mm （7RU） ● 不含包材，含走线架： 442mm × 956mm × 308.4mm （7RU）
重量	空配机箱（含3个风扇模块，不含包材）：49kg
电源	RG-PA3000I-F: AC: 100V ~240V HVDC: 192V~350V DC
风道类型	前后直通风道
MTBF	大于等于200K小时
工作温度	0℃ ~ 45℃
存储温度	-40℃ ~ 70℃
工作湿度	10%RH ~ 90% RH（无冷凝）
存储湿度	5%RH ~ 95% RH（无冷凝）
工作海拔	≤5000M

产品型号	产品描述
RG-N18018-X	18槽机箱（未配置电源），配置风扇
RG-N18010-X	10槽机箱（未配置电源），配置风扇
RG-N18006-X	6槽机箱（未配置电源），配置风扇
M18000X-CM II	N18000-X和N18018-X二代主控引擎，配合C类网板及CB类线卡使用
M18006X-CM II	N18006-X系列二代主控引擎，配合C类网板及CB类线卡使用
M18000X-CM X	N18000-X和N18018-X主控引擎，配合E类网板及CE类线卡使用

产品型号	产品描述
RG-PA2700I	N18000-X系列通用电源模块（可以冗余，交流，2700W，16A）
RG-PA3000I-F	N18000-X系列通用电源模块（可以冗余，交流，3000W，16A）

产品型号	产品描述
M18018X-FE-C II	N18018-X C类交换网板II
M18018X-FE-C V	N18018-X C类交换网板V
M18010X-FE-C I	N18010-X C类交换网板I
M18010X-FE-C II	N18010-X C类交换网板II
M18006X-FE-C I	N18006-X C类交换网板I
M18010X-FE-E II	N18010-X E类交换网板II
M18018X-FE-E IV	N18018-X E类交换网板IV

产品型号	产品描述
M18000X-36QXS-CB	CB类线卡，36端口40G以太网光口(QSFP+)
M18000X-36CQ-CB	CB类线卡，36端口100G以太网光口(QSFP28\)
M18000X-18CQ-CB	CB类线卡，18端口100G以太网光口(QSFP28)
M18000X-18QXS18CQ-CB	CB类线卡，18端口40G以太网光口(QSFP+)，18端口100G以太网光口(QSFP28)
M18000X-12QXS12CQ-CB	CB类线卡，12端口40G以太网光口(QSFP+)，12端口100G以太网光口(QSFP28)
M18000X-6QXS6CQ-CB	CB类线卡，6端口40G以太网光口(QSFP+)，6端口100G以太网光口(QSFP28)
M18000X-48XS2CQ-CB	CB类线卡，48端口10G以太网光口(SFP+)；2端口100G以太网光口(QSFP28)
M18000X-48XT2CQ-CB	CB类线卡，48端口10G以太网电口(RJ45)；2端口100G以太网光口(QSFP28)
M18000X-48CQ-CE	CE类线卡，48端口100G以太网光口(QSFP28)，配合E类交换网板使用
M18000X-48DC-CE	CE类线卡，48端口200G以太网光口(QSFP56)，配合E类交换网板使用
*M18000X-24QC-CE	CE类线卡，24端口400G以太网光口(QSFP-DD)，配合E类交换网板使用

产品型号	产品描述
40G-QSFP-SR-MM850	40G SR光模块，QSFP+封装，MPO接口，需配套多模光纤使用，最大传输距离为150m
40G-QSFP-LR4-SM1310	40G LR4光模块，QSFP+封装，双LC接口，需配套单模光纤使用，最大传输距离为10Km
40G-QSFP-LSR-MM850	40G SR光模块，QSFP+封装，MPO接口，需配套多模光纤使用，最大传输距离为400m
40G-QSFP-iLR4-SM1310	40G iLR4光模块，QSFP+封装，双LC接口，需配套单模光纤使用，最大传输距离为2Km
40G-QSFP-LX4-SM1310	40G LX4光模块，QSFP+封装，双LC接口，可配套多模光纤使用，使用OM3/OM4多模光纤最大传输距离150m。使用单模光纤最大传输距离2Km
40G-AOC-30M	40G QSFP+有源光缆，30m
40G-AOC-5M	40G QSFP+有源光缆，5m

产品型号	产品描述
100G-QSFP-SR-MM850	100G SR光模块，QSFP28封装，MPO接口，波长850nm，需配套多模光纤使用，最大传输距离为100m
100G-QSFP-LR4-SM1310	100G LR4光模块，QSFP28封装，双LC接口，波长1310nm，需配套单模光纤使用，最大传输距离为10Km
100G-QSFP-iLR4-SM1310	100G iLR4光模块，QSFP28封装，双LC接口，波长1310nm，需配套单模光纤使用，最大传输距离为2Km
100G-QSFP-ER4-SM1310	100G ER4光模块，QSFP28封装，双LC接口，使用波长1310nm，需配套单模光纤使用，最大传输距离为40Km
100G-AOC-10M	100G AOC线缆，QSFP28封装，长度10m
100G-AOC-5M	100G AOC线缆，QSFP28封装，长度5M

产品型号	产品描述
GE-SFP-LH40-SM1310-BIDI	1G LH光模块，SFP封装，BIDI LC接口，需配套单光纤使用，最大传输距离为40Km
GE-SFP-LX20-SM1310-BIDI	1G LX光模块，SFP封装，BIDI LC接口，需配套单光纤使用，最大传输距离为20Km
GE-SFP-LX20-SM1550-BIDI	1G LX光模块，SFP封装，BIDI LC接口，需配套单光纤使用，最大传输距离为20Km
MINI-GBIC-LH40-SM1310	1G LH光模块，SFP封装，双LC接口，需配套单模光纤使用，最大传输距离为40Km
MINI-GBIC-LX-SM1310	1G LX光模块，SFP封装，双LC接口，需配套单模光纤使用，最大传输距离为10Km
MINI-GBIC-SX-MM850	1G SR光模块，SFP封装，双LC接口，需配套多模光纤使用，最大传输距离为550m
MINI-GBIC-ZX80-SM1550	1G ZX光模块，SFP封装，双LC接口，需配套单光纤使用，最大传输距离为80Km

产品型号	产品描述
Mini-GBIC-GT(F)	1G 光转电模块，SFP封装，RJ45接口，需配套Cat 5e/6/6a使用，最大传输距离为100m
Mini-GBIC-GT	1G 光转电模块，SFP封装，RJ45接口，需配套Cat 5e/6/6a使用，最大传输距离为100m

产品型号	产品描述
XG-LR-SM1310	10G LR光模块，SFP+封装，双LC接口，需配套单模光纤使用，最大传输距离为10Km
XG-SFP-ER-SM1550	10G ER光模块，SFP+封装，双LC接口，需配套单模光纤使用，最大传输距离为40Km
XG-SFP-LR-SM1310	10G LR光模块，SFP+封装，双LC接口，需配套单模光纤使用，最大传输距离为10Km
XG-SFP-SR-MM850	10G SR光模块，SFP+封装，双LC接口，需配套多模光纤使用，最大传输距离为300m
XG-SFP-ZR-SM1550	10G ZR光模块，SFP+封装，双LC接口，需配套单模光纤使用，最大传输距离为80Km
XG-SR-MM850	10G SR光模块，SFP+封装，双LC接口，需配套多模光纤(MMF)使用，最大传输距离为300m
XG-SFP-AOC5M	10G AOC线缆，SFP+封装，长度5m
XG-SFP-AOC3M	10G AOC线缆，SFP+封装，长度3m
XG-SFP-AOC1M	10G AOC线缆，SFP+封装，长度1m

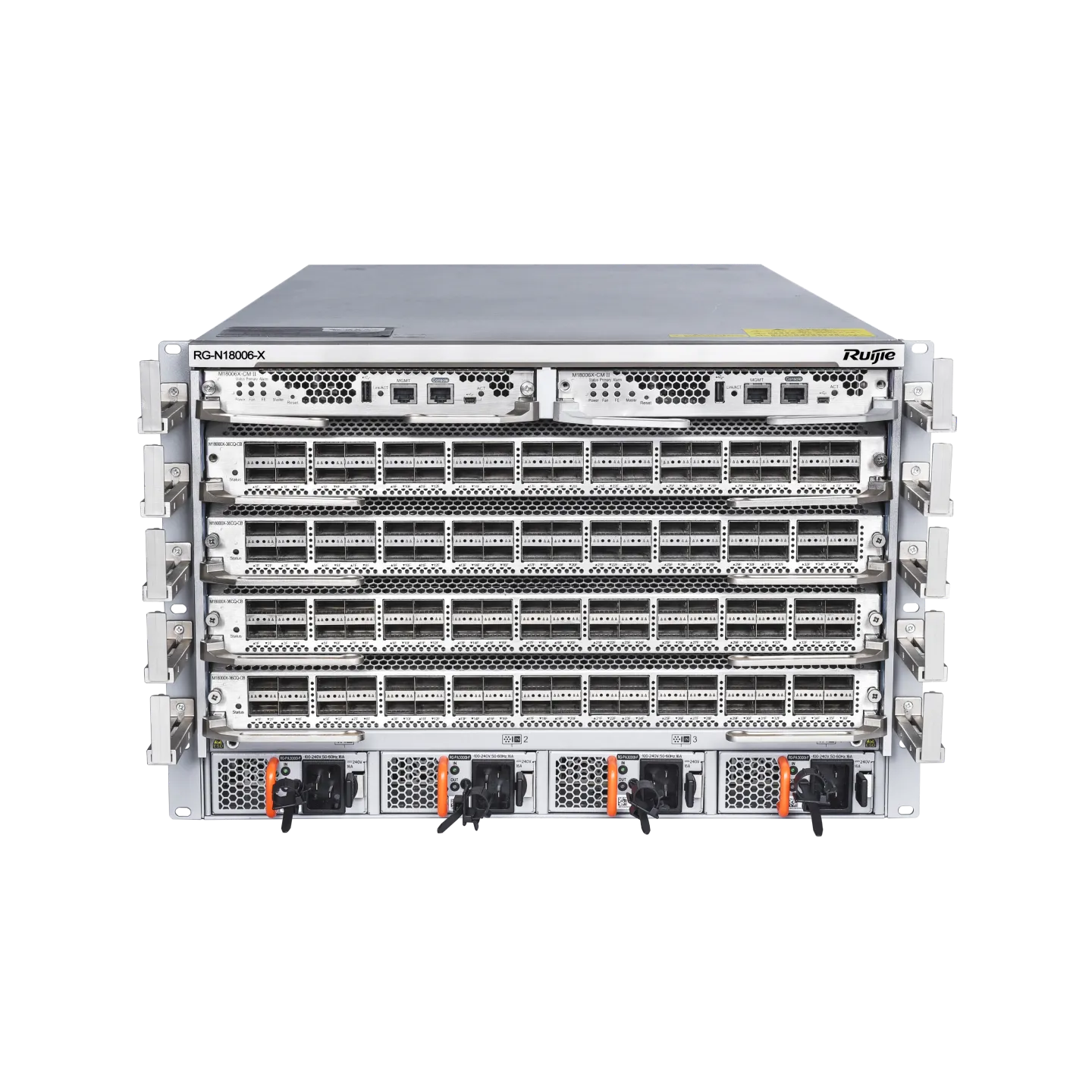

云架构数据中心零背板6槽机箱核心交换机，RG-N18006-X
