    【RSR】RSR如何使用IPSEC/L2TP/GRE嵌套

    发布时间：2013-09-12
    点击量：6814

    功能介绍：

    IPSEC/GRE/L2TP可以嵌套使用，场景的模型有：

    GRE over IPSEC

    IPSEC  over GRE

    L2TP over IPSEC

    IPSEC over L2TP

    在VPN嵌套中，IPSEC的配置需要注意，不同嵌套配置有所不同；而GRE与L2TP和单独使用时配置没有区别。

    1、GRE over IPSEC 与 IPSEC over GRE的配置要点



    RSR-A路由器GRE关键配置（两种模式下配置都一样）:

    Ruijie(config)#interface GigabitEthernet 0/0

    Ruijie(config-GigabitEthernet 0/0)#ip address 222.100.100.1 255.255.255.252

    Ruijie(config)#interface tunnel 1

    Ruijie(config-if-Tunnel 1)# ip address 172.16.100.1 255.255.255.0

    Ruijie(config-if-Tunnel 1)#tunnel source 222.100.100.1

    Ruijie(config-if-Tunnel 1)#tunnel destination 222.200.200.1

    RSR-B路由器GRE关键配置（两种模式下配置都一样）:

    Ruijie(config)#interface GigabitEthernet 0/0

    Ruijie(config-GigabitEthernet 0/0)#ip address 222.200.200.1 255.255.255.252

    Ruijie(config)#interface tunnel 1

    Ruijie(config-if-Tunnel 1)# ip address 172.16.100.2 255.255.255.0

    Ruijie(config-if-Tunnel 1)#tunnel source 222.200.200.1

    Ruijie(config-if-Tunnel 1)#tunnel destination 222.100.100.1

    IPSEC配置要点（两种模式配置有区别）（以RSR-A为例）：

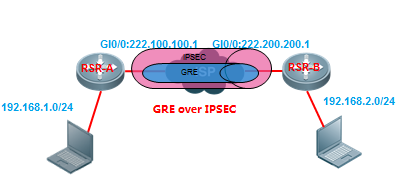

    GRE over IPsec

    IPsec over GRE

    ACL定义：

    以GRE隧道源目地址为感兴趣流：

    access-list 101 permit ip host 222.100.100.1  host 222.200.200.1

    以内网地址为感兴趣流：

    access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

    应用端口：

    公网出口 ：

    interface   GigabitEthernet 0/0

      cryto map mamap

    GRE Tunnel上：

    interface tunnel 1

       cryto map mamap



    2、L2TP over IPSEC 与 IPSEC over L2TP的配置要点



    RSR-B作为LNS端，L2TP 关键配置：

    interface Virtual-Template 1

       ip unnumbered Loopback 0               //指定虚模板引用loopback 1的地址

    ip local pool p1 1.1.1.2 1.1.1.100

    IPSEC配置要点（两种模式配置有区别）（以RSR-A为例）：

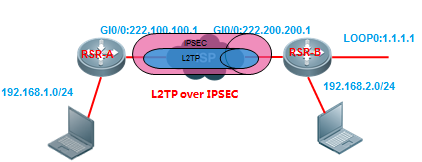

    L2TP over IPsec

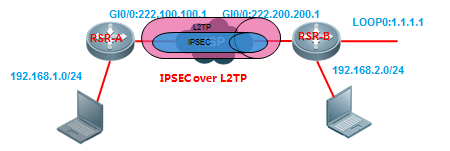

    IPsec over L2TP

    ACL定义：

    以L2TP隧道源目地址为感兴趣流：

    access-list 101 permit ip host 1.1.1.2  host 1.1.1.1

    以内网地址为感兴趣流：

    access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

    域共享密钥peer

    对方公网地址：  GI0/0:222.200.200.1;

    crypto isakmp key 0 ruijie address 222.200.200.1

    对方L2TP隧道地址：  LOOP：1.1.1.1

    crypto isakmp key 0 ruijie address 1.1.1.1

    Cryto may 的peer地址

    对方公网地址：   GI0/0:222.200.200.1

    crypto map mymap 5 ipsec-isakmp

      set peer 222.200.200.1

    对方L2TP隧道地址：   LOOP：1.1.1.1

    crypto map mymap 5 ipsec-isakmp

      set peer  1.1.1.1

    应用端口：

    应用在公网出口 ：

    interface   GigabitEthernet 0/0

      cryto map mamap

    应用在L2TP 虚接口：

    interface Virtual-Template 1

       cryto map mamap
