【RSR】RSR如何配置GTS（QOS）

发布时间：2013-09-12

点击量：4442

功能介绍：

锐捷系列设备实现的通用流量整形(Generic Traffic Shaping ，GTS)可以对不规则或不符合预定流量特性的报文流进行整形，以利于网络上下游之间的带宽匹配。

GTS使用报文缓冲区和令牌桶来完成，当报文流发送速度过快时，首先在缓冲区进行缓存，在令牌桶的控制下，再均匀地发送这些被缓冲的报文。

流量整型（GTS）与流量监管（rate-limit）的区别：

1、GTS有缓存机制，对于超出预定流量的报文进行缓存，使得流量更平滑；rate-limit无缓存机制，对于超出预定流量的报文直接丢弃。

2、GTS功能模块是在接口队列机制之后进行，而rate-limit是在报文进队列前进行；导致的结果是，如果使用rate-limit进行了限速，那么队列机制即使配置也起不到作用；而GTS可以和队列机制配合使用，组成完整的QOS保障机制。

应用场景

企业租用运营商的专线，可能专线的可用带宽远小于接口的物理带宽（例如MSTP专线），那么此时若接口流量超过专线的带宽，便会在运营商的网络里面产生丢包，影响网络的使用体验，我们可以在路由器的外网接口进行限速，把出接口的流量限制为运营商的可用带宽，超过的流量进行缓存，待流量小时进行转发，防止在运营商的网络里面产生丢包，提高网络的使用体验。

一、组网需求

RSR-A路由器作为某网络接入路由器，出口是MSTP专线，带宽为2M

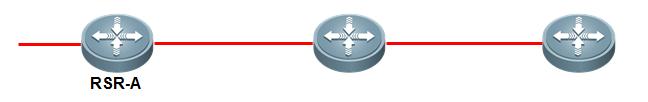

二、组网拓扑

三、配置要点

1、在接口使用tracffic-shap进行流量整型

四、配置步骤

1、在接口使用tracffic-shap进行流量整型

RSR-A(config)#interface GigabitEthernet 0/0

RSR-A(config-GigabitEthernet 0/0)#traffic-shape rate 1900000

//要点：

1）这里配置整型为1.9Mbps，单位是bps

2）这个配置后面还有一些令牌桶、突发等参数可调试，建议不去配置，系统自动生成

RSR-A(config-GigabitEthernet 0/0)#traffic-shape rate 2000000 ?

<0-100000000> Bits per interval, sustained

<cr>

技巧：

1、这里运营商提供的MSTP链路带宽是2Mbps，可为什么配置1.9Mbps？因为，运营商提供的带宽不一定达到2M，通常也略有水分。但就是一点点的水分会影响QOS的效果。比如，运营商宣称2Mbps，实际只有1.9Mbps，GTS配置的是2Mbps，导致的结果是，在达到1.99Mbps流量时，队列机制还未生效，但已经有0.09Mbps的流量被运营商丢弃了，对于优先级高的报文也是等比例丢弃，无法确保QOS效果。

2、经验值：

以太链路：配置为运营商提供带宽的95%

ATM链路：配置为运营商提供带宽的80% 。说明：由于QOS是IP层功能，数据进入ATM接口封装为信元后，报文开销会而外增大许多，所以，如果ATM带宽10Mbps时，GTS限制为8Mbps，加上ATM信元开销就接近10Mbps了。

五、配置验证

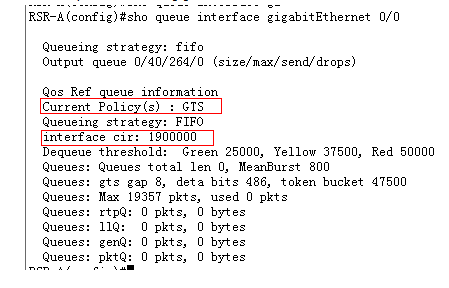

1、通过sho queue interface gigabitEthernet 0/0具体接口，确认接口调用。
