    首页 >服务与支持 >常见问题 >【WALL1600下一代防火墙】下一代防火墙旁路模式连入网络配置

    【WALL1600下一代防火墙】下一代防火墙旁路模式连入网络配置

    发布时间：2013-09-15
    点击量：2202

    一、组网需求

            如下图所示：NGFW作为旁路模式接在核心交换机上，需要在设备上配置相应的管理IP地址及路由，让设备能远程登录管理。



    二、配置要点

                1、配置NGFW接口地址，开启接口的管理功能

                2、配置NGFW默认路由指向三层交换机的接口地址

                3、配置三层交换机

                4、NGFW上无需配置安全策略即可登录管理。

                5、NGFW与三层交换机之间不一定需要用路由口相连，也可以将连接NGFW的接口以access模式划入某vlan，总之将NGFW当成一台PC接入网络即可。



    三、配置步骤

       1、配置接口地址



           选择性开启接口的管理功能，如下开启了https/ping/telnet功能。

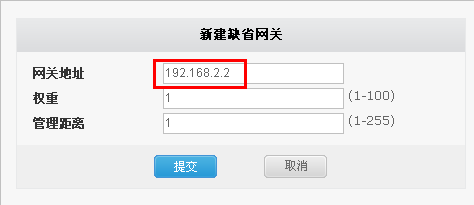

                 2、配置默认路由





    3、配置三层交换机的接口地址

    配置VLAN 10、配置int vlan 10的IP地址、将f0/1划入vlan 10：

    vlan 10

    interface VLAN 10

      ip address 192.168.10.1 255.255.255.0

    interface FastEthernet 0/1

      switchport access vlan 10

    配置f0/47的接口IP地址：

    interface FastEthernet 0/47

      no switchport

      ip address 192.168.2.2 255.255.255.0

    配置f0/48的接口IP地址：

    interface FastEthernet 0/48

      no switchport

      ip address 192.168.1.2 255.255.255.0

    配置默认路由：

    ip route 0.0.0.0 0.0.0.0 192.168.1.3



    四、验证效果

    PC（192.168.10.0/24网段的地址）能ping通192.168.2.1，且能web管理此设备。
