    【RG-NPE】RG-NPE如何子接口配置

    发布时间：2013-09-18
    点击量：7147

    应用场景

    在部分用户的网络环境中，NPE设备上的一个接口需要传输多个vlan的数据，如果直接在物理接口上配置地址，会导致网络通信异常。此时可以在NPE上配置子接口，实现多个vlan数据的正常转发。



    一、组网需求

    外网或内网线路需要使用子接口连入。



    二、配置要点

    进入相应的物理接口配置子接口。

    说明：

    ①如果需要对子接口进行流控、子接口的流量需要进行负载均衡，需要将软件版本升级到10.3(4B8)；

    ②注意子接口的vlan id 不能使用vlan 1，vlan 1在交换机上通常为native vlan。



    三、配置步骤

    CLI命令行配置方法：

    interface GigabitEthernet 0/1       //物理口不需要进行任何配置

     duplex auto

     speed auto

    !

    interface GigabitEthernet 0/1.23   //创建子接口

     encapsulation dot1Q 23             //配置子接口所封装的vlan id

     ip nat outside

     ip address 172.18.10.113 255.255.255.0

     reverse-path                              //配置源进源出

     nexthop 172.18.10.1                 //配置接口下一跳IP地址

     bandwidth 200000



    ip nat pool nat_pool prefix-length 24

     address 172.18.10.113 172.18.10.113 match interface GigabitEthernet 0/1.23   //NAT地址池配置里，match后跟的是子接口

    ip route 0.0.0.0 0.0.0.0 GigabitEthernet 0/1.23 172.18.10.1         // 配置从子接口出去的默认路由



    WEB配置方法：

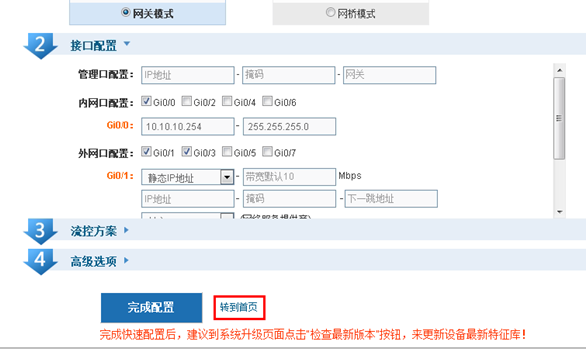

    1、首次登录web，未配置其他外网口地址时，登录web会进入快速配置页面，由于快速配置中无子接口配置，此处不选择快速配置，选择“转到首页”：

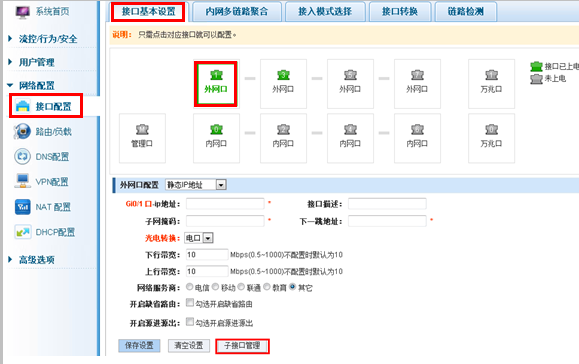

    2、进入菜单 网络配置 >接口配置 选择所使用的物理接口，单击“子接口管理”：

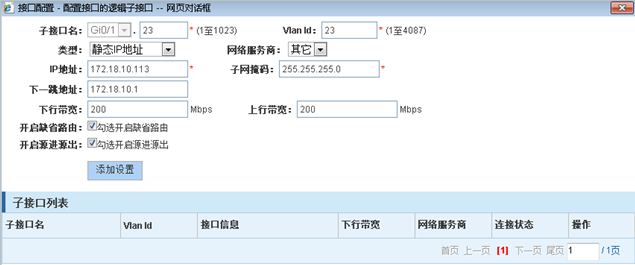

          进入子接口配置及查看页面：

    选项说明：

    子接口名：用于标识子接口，一般设置子接口名与Vlan Id相同便于查看；

    Vlan Id : 每个子接口都有一个Vlan Id号，用于划分不同子接口，一般预先已经规划好或者运营商已经指定好；

    类型：子接口的IP地址类型，可以选择静态IP地址、ADSL拨号或者DHCP动态分配，根据实际网络情况决定；

    网络服务商：默认为“其他”，代表不对这个子接口启用地址库，可以根据需要选择是否开启；

    IP地址/子网掩码/下一跳地址：填入运营商分配的IP、掩码、和网关地址；

    下行带宽/上行带宽：填入实际购买的带宽；

    开启缺省路由：开启后下发默认路由；

    开启源进源出：多线路情况下，如果存在端口映射/IP映射，或者外网需要主动访问内网服务器的情况下，需要勾选。





    四、配置验证

    命令行下查看接口，可以看到新增的子接口Gi0/1.23：
