发布时间：2013-09-07
点击量：7728功能介绍：
在无线网络中，如果有多台AP，并且信号相互覆盖。由于无线用户接入都是随机的，因此有可能会出现某台AP负载较重的、网络利用率较差的情况。通过将同一区域的AP都划到同一个负载均衡组，协同控制无线用户的接入，可以起到负载均衡的作用。
适用场景说明
同一个区域有多个属于同一组的AP发出同一个无线信号时可以采用该方案，避免无线客户端都接入到同一台或某几台AP，导致某台AP负载较重的、网络利用率较差的情况。
优点：有效地使用无线网络资源，合理地分配流量
缺点：只能在瘦模式中使用，需要增加额外的配置
一、组网需求
AP-1、AP-2需要达到负载均衡，避免单个AP带过多的用户。
使用负载均衡组时需要同时满足以下两个条件：
1、所有无线用户都可以收到均衡组内每个AP发出的信号
2、负载均衡组内每个AP都要发出相同信号

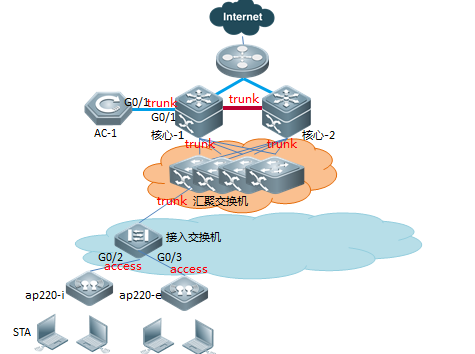

二、组网拓扑
三、配置要点
1、创建负载均衡组
2、配置负载均衡阀值
3、添加AP到负载均衡组内
四、配置步骤
1、基于用户数负载均衡
1）创建负载均衡组
AC-1(config)#ac-controller
AC-1(config-ac)#num-balance-group create num_huiyi
2）配置负载均衡阀值
AC-1(config-ac)#num-balance-group num num_huiyi 3 //AP间用户数相差3个时，较多用户的AP不响应用户接入请求
3）添加AP到负载均衡组内
AC-1(config-ac)#num-balance-group add num_huiyi ap220-i
AC-1(config-ac)#num-balance-group add num_huiyi ap220-e
2、基于流量负载均衡
1）创建负载均衡组
AC-1(config)#ac-controller
AC-1(config-ac)#flow-balance-group create flow_huiyi
2）配置负载均衡阀值
AC-1(config-ac)#flow-balance-group flow flow_huiyi 4 //默认值为5这里配置成4，代表400Kbps=（400/8）=50KBps。阀值配置成0，表示功能关闭。
3）添加AP到负载均衡组内
AC-1(config-ac)#flow-balance-group add flow_huiyi ap220-i
AC-1(config-ac)#flow-balance-group add flow_huiyi ap220-e
五、配置验证
1、确认基于用户数负载均衡
1）登陆AC上通过show ac-config num-balance summary，确认负载均衡组状态

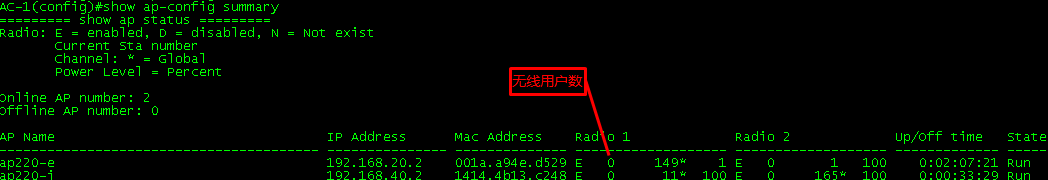

2）在AC上通过show ap-config sum ，确认每个AP的用户数
2、确认基于流量负载均衡
1）登陆AC上通过show ac-config flow-balance summary，确认负载均衡组状态
