【NBR】NBR如何通过命令行方式配置链路检测功能

发布时间：2013-10-09

点击量：4013

一、组网需求
1、外网线路有两根，电信20M，网通10M；
2、当一条线路断网时,通过链路检测功能探测到线路断网后,可以立即将数据切到另一条正常的线路上。

链路检测功能原理说明：
工作原理：线路检测功能若检测到目的IP不通，则设备会认为这条外网线路断了，会把外网口的协议down，物理口还是up即接口还是会亮。关于这个外网口的静态路由会自动删除掉，再把数据自动切换到正常的线路上。

发送keepalive报文的周期，单位为秒。系统默认的缺省值为10秒。
线路检测功能的DNS检测方式是用来完成远端的dns服务器检测，将在每个keepalive时间周期到的时候向这个配置的ip地址发送dns请求，如果连续3次都得不到回应，则会断开相应的以太口。
线路检测功能的ping检测方式是用来完成远端的某个ip地址的ping检测，系统将在每个keepalive时间周期到的时候向这个配置的ip地址发送ping检测请求，如果连续3次都得不到回应，则会断开相应的以太口。

二、组网拓扑

三、配置要点
1、NBR1100E最新版本的链路检测功能不生效，其规避的方法详见下面的具体配置；
2、链路检测功能有两种方式检测：
1)给DNS服务器发送DNS报文检测可达性;
2)ping某个地址的可达性检测。一般建议采用ping某个地址；
3、链路检测功能是用于多条外网线路的情况下，如果是单根外网线，不需要配置。

4、若外网线路不稳定，建议不要配置链路检测功能

四、配置步骤
1、先telnet方式登入路由器上
打开电脑运行-》输入cmd-》输入telnet 192.168.1.1后按回车

2、password后面输入的密码不显示，直接输入密码后按回车就可以
   password：-----输入telnet密码
   NBR1100>en
   password：-----输入WEB登入密码
   NBR1100#
3、配置WAN0和WAN1口的链路检测功能
   NBR1100(config)#exit
   NBR1100(config)#int f1/0-----进入到WAN0进行配置
   NBR1100(config-if)#keepalive dns 218.85.157.99-----配置链路检测给DNS服务器218.85.157.99的服务器发送DNS报文。
备注：这个DNS服务器地址一定要选择准确，因为一旦检测不通，接口线路就会不通。
   NBR1100(config)#exit
   NBR1100(config)#int f1/1-----进入到WAN1进行配置
   NBR1100(config-if)#keepalive ping 192.168.34.20----配置链路检测ping 192.168.34.20服务器地址.
备注：这个服务器地址一定要选择准确，因为一旦检测不通，接口线路就会不通。
注意：推荐使用ping检测方式。
4、NBR1100E 线路检测功能配置：
   由于NBR1100E接口芯片的限制，在实施配置线路检测功能时有一些限制。接口的carrier-delay值要至少是 keepalive间隔（默认10s，最好改小一些）的3倍。能满足这个条件的话，keepalive是有效的。不过carrier-delay是有最大值的（60s），即keepalive间隔值不超过20s才可以。配置举例：
   NBR1100E(config-if)#carrier-delay 15        -----配置carrier-delay为15s
   NBR1100E(config-if)#keepalive 5 ping 192.168.34.20        -----配置keepalive周期为5s

五、配置验证
1、先telnet方式登入路由器上
打开电脑运行-》输入cmd-》输入telnet 192.168.1.1后按回车

2、password后面输入的密码不显示，直接输入密码后按回车就可以
   password：-----输入telnet密码
   NBR1100>en
   password：-----输入WEB登入密码
   NBR1100#
3、测试WAN1口的链路检测功能。

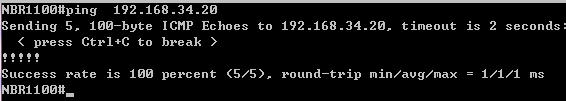

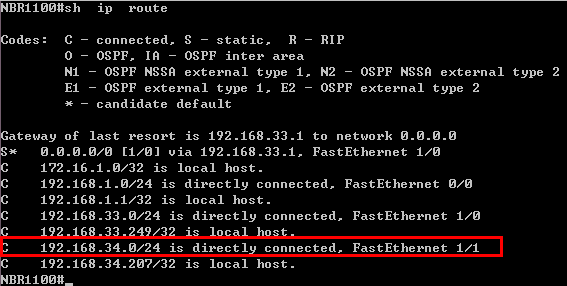

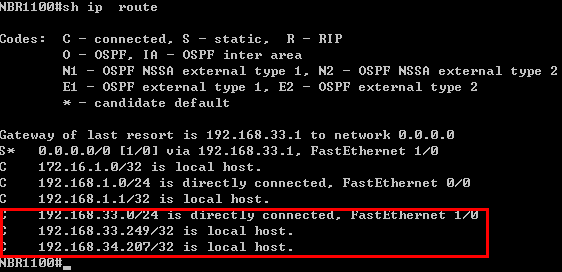

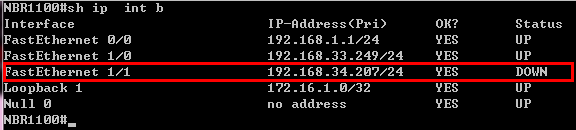

   在路由器上检测是否可以ping通 192.168.34.20，查看下图是通的。
