    【交换机】交换机如何console管理

    发布时间：2013-10-09
    点击量：35460

    一、需要的工具：
              配置线（反转线），带有超级终端和COM口的电脑
              电脑上的COM接口在机箱后面，接显示器接口的旁边，上面有9根针。如果是没有COM口的笔记本时，请自行买COM转USB的线。
            交换机的console口：设备前面面板上有一个接口，有标注“console”
            配置线：（一头类似网线水晶头，另一头比较大，上面有9个孔）

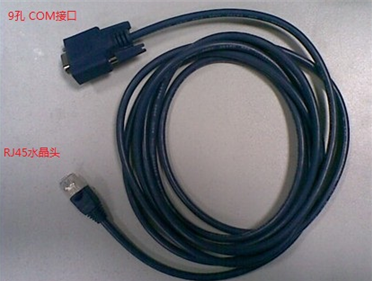

     图 一  配置线

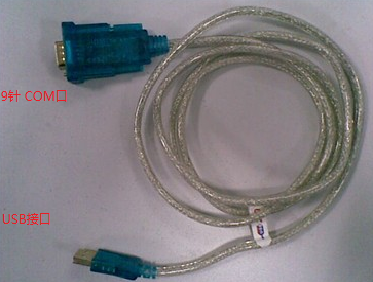

    图 二 COM转USB的线缆

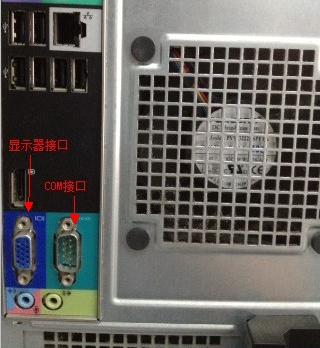

      图 三   COM接口在主机箱背面

    图 四 COM接口

    二、登陆设备
    1、请用配置线连接电脑的COM和交换机的Console接口。

    2、配置超级终端
    点击电脑的“开始”—“所有程序”—“附件”—“通讯” ，打开其中的“超级终端”程序（Windows Server 2003默认是安装无“超级终端”，需在“控制面板”的“添加/删除程序”中进行添加）。

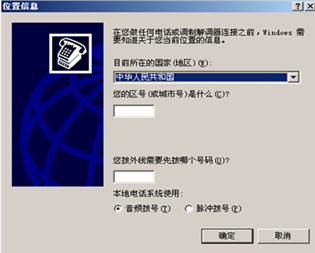

    如果是首次使用超级终端会出现如下信息。

    任意填入一个区号后点击“确定”，出现以下信息

    再次点击“确定”便打开了超级终端。名称任意填写，然后点击“确定”。

    在“连接时使用”选择当前配置线连接的COM口，然后点击“确定”。

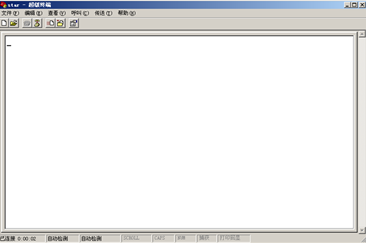

    在“COM属性”中点击“还原默认值”然后点击“确定”，这时会打开“超级终端”配置窗口，窗口左上角可看到光标在闪烁。
    设备出厂时波特率是9600，如果9600进不去设备，建议在“还原默认值”后把波特率修改为57600 或115200尝试。

    这时按一下“ENTER键”后即进入了网络设备的用户模式下（Ruijie>）
