    【交换】锐捷接入/汇聚交换机如何配置DHCP snooping功能来防止非法DHCP服务器

    发布时间：2014-03-18
    点击量：35858

    1、组网需求

    接入交换机为S2652G交换机，核心交换机是S5750，S2652G交换机下联PC使用动态DHCP获取IP地址，为了防止内网有用户接入非法dhcp服务器，如自带的无线小路由器等，导致正常用户获取到错误的地址而上不了网或地址冲突，要实施DHCP Snooping（DHCP监听）功能。

    2、组网拓扑

    锐捷接入交换机及汇聚交换机组网拓扑

    ?

    3、配置要点

    1、在接入交换机上全局开启dhcp snooping功能，并且在上联核心的端口开启DHCP Snooping信任口（对正常服务器过来端口的DHCP报文不控制）

    2、在核心交换机上开启DHCP Server功能

    ?

    4、配置步骤

    核心交换机配置：

    1、开启核心设备的DHCP服务功能

    Ruijie(config)#service dhcp

    2、创建核心设备的IP地址，即用户的网关地址

    Ruijie(config)#interface vlan 1

    Ruijie(config-if-VLAN 1)#ip address 192.168.1.254 255.255.255.0

    Ruijie(config-if-VLAN 1)#exit

    3、创建核心设备的DHCP地址池

    Ruijie(config)#ip dhcp pool vlan1

    Ruijie(dhcp-config)#network 192.168.1.0 255.255.255.0????? ------>子网掩码要和所设置IP地址的子网掩码一致，这里都是/24位掩码

    Ruijie(dhcp-config)#dns-server 218.85.157.99???????????????????? ------>设置分配给客户端的DNS地址

    Ruijie(dhcp-config)#default-router 192.168.1.254??????????????? ------>设置分配给用户的网关地址，这个要和核心设备上所设置的IP地址一致，为192.168.1.254

    Ruijie(dhcp-config)#end

    Ruijie#wr

    接入交换机配置：

    1、在接入交换机上开启dhcp snooping功能

    Ruijie>enable?

    Ruijie#configure terminal

    Ruijie(config)#ip dhcp snooping???? ------>开启DHCP snooping功能

    2、连接DHCP服务器的接口配置为可信任口

    Ruijie(config)#interface gigabitEthernet 0/49

    Ruijie(config-GigabitEthernet 0/49)#ip dhcp snooping trust ???--------开启DHCP snooping的交换机所有接口缺省为untrust口，交换机只转发从trust口收到的DHCP响应报文（offer、ACK）

    3 、保存配置

    Ruijie(config-GigabitEthernet 0/49)#end

    Ruijie#write?? ------> 确认配置正确，保存配置

    5、功能验证

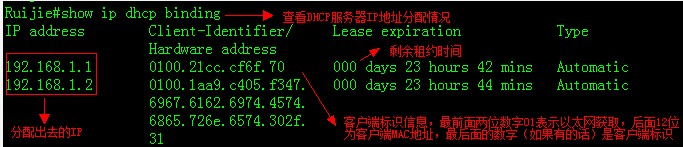

    1）、查看核心交换机DHCP服务器地址池分配情况

    查看汇聚交换机DHCP服务器地址池分配情况

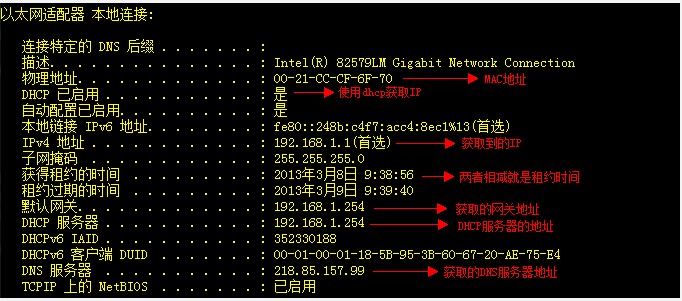

    2）、查看PC获取IP地址情况，在电脑上点击开始----->运行-------->输入cmd进入命令行界面-------->输入ipconfig/all可以查看如下信息：

    查看PC获取IP地址情况 —接入/汇聚交换机配置

    3）、查看DHCP Snooping表

    查看DHCP Snooping表 — 接入/汇聚交换机配置

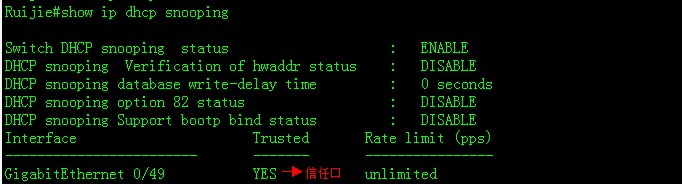

    4）、查看DHCP Snooping的设置情况

    查看DHCP Snooping的设置情况—接入/汇聚交换机配置

    ?

    ?
