你是否经历过这样的夜晚：

凌晨，手机响了。MES（制造执行系统）和车间产线失联，几十条产线同时卡住。

你赶到机房，从汇聚交换机（车间网络的总闸）开始排查，可40分钟过去，问题还没定位。等线路恢复，已经是一个小时之后。这期间的产能损失，是几万到十几万片（中断时间越长，追溯数据受影响越大）。

天亮后，等待你的还有一份从生产部抄送到管理层的故障报告，和一场关于“IT基础设施到底行不行”的复盘会...

一台汇聚交换机故障，能让整个车间几十条产线同时停摆？在电子智能制造中，确实如此。

所以，支撑智能制造MES等业务数据和控制指令的可靠传输，成了IT负责人在设计MES承载网时，第一关注需求。

但“高可靠”这三个字，落地到具体的网络架构上，到底意味着什么？

一、一台网络设备故障，为什么会影响几十条产线？

MES承载网在业务侧的真实诉求，可拆成三个画面来看：

画面一：产线7×24不停

SMT、PCB、半导体后段、精密元件这些场景，产线一旦启动就是不间断生产。网络断1分钟，这一分钟的MES数据要靠设备本地缓存兜底，能不能完整补回来是另一回事；断10分钟，工艺参数下发、批次追溯、节拍统计全受影响。

画面二：单点故障影响面大

一个有十几条SMT线的车间，通常共用一两台车间汇聚交换机。这台汇聚出问题，整个车间几十条产线的MES同时断联。

画面三：故障恢复时间直接对应产能损失

一条每分钟产出几百片PCB的SMT线，30分钟停摆就是上万片的产能损失。如果还涉及良率追溯链断点，影响范围会扩大到这批产品的全程质量追溯。

这三个画面合起来，讲述了“MES承载网要高可靠”的完整含义：网络最好不出故障，若万一出了故障，能不能不断、不扩散、快速恢复。

二、MES承载网的三类风险：单点多、切换慢、恢复靠人

园区网络的传统设计是“核心-汇聚-接入”三层架构，过去20年里被广泛使用。但放到电子制造业MES承载网这个场景下，有三个结构性问题。

风险一：架构层——故障点多，单点故障影响整片车间

传统三层架构，每个车间都要部署车间汇聚交换机。一个800信息点左右的车间，通常配置一两台机架式汇聚交换机，覆盖整个车间的接入设备。

这意味着：车间汇聚是整片车间网络的咽喉点，这台设备一旦故障，下挂的所有接入交换机、所有产线、所有MES终端，同时失联。

一个有30个车间的工厂，光车间汇聚就是几十台设备。每一台都是一个潜在的单点风险。

风险二：设备层——有源机架式交换机，8年周期寿命撞上7×24产线

车间汇聚交换机是有源设备：有电源、风扇、CPU、交换芯片等，它们长期运行会受到温度、灰尘、供电环境和器件老化等因素影响，维护与更换需要纳入生命周期规划。（根据IEC 62380等电子元器件可靠性标准，常规有源网络设备的预期设计寿命通常在8年左右）

产线7×24不停转，意味着汇聚交换机的运行时长会比一般办公场景要高。实际运行5年以上的车间汇聚，故障率开始明显上升。而这种故障常常是不可预测的，久而久之成了悬在头上的定时炸弹。

风险三：恢复层——排障耗时30-60分钟，每一步都依赖人

传统架构出故障，恢复流程是这样的：报障→人工逐级定位故障点→跑现场替换设备→新设备人工配置→上线验证。每一步都依赖专业网工，整体耗时30到60分钟跑不掉。

如果故障点在弱电井或天花板，运维要爬高排查；如果设备配置不能继承，新设备上线还要现场敲命令。这个过程本身就是产能损失。

MES承载网的高可靠设计，不能只看单点设备和冗余配置，还需要结合企业整体业务变化，综合评估网络的带宽、可靠性、运维、成本与扩展能力。

高价值资料

MES承载网的高可靠设计，不能只看单点设备和冗余配置，还需要结合企业整体业务变化，综合评估网络的带宽、可靠性、运维、成本与扩展能力。

←欢迎点击链接，获取《企业行业以太彩光研究及标杆案例深度解析报告》

报告介绍了传统以太网、PON与以太彩光三种主流网络方案的差异，以及智能工厂网络升级后的实际价值！

三、高可靠MES承载网的两项设计原则

很多人觉得，高可靠就是多买几台设备做备份——但每多一台有源设备，就多一个可能坏的东西。真正的高可靠，是做减法。

上面三类风险，归根到底就是两件事：故障点太多，出了故障兜不住。对应到架构设计，就是两道关。

原则一：架构变革，减掉最容易坏的那一层，从有源变成无源

回顾上面的三类风险，你会发现一个共同点：问题出在车间汇聚这一层。它是单点故障源，它是有源设备会老化，它故障后恢复最慢。

所以最彻底的解法是：把这一层减掉。

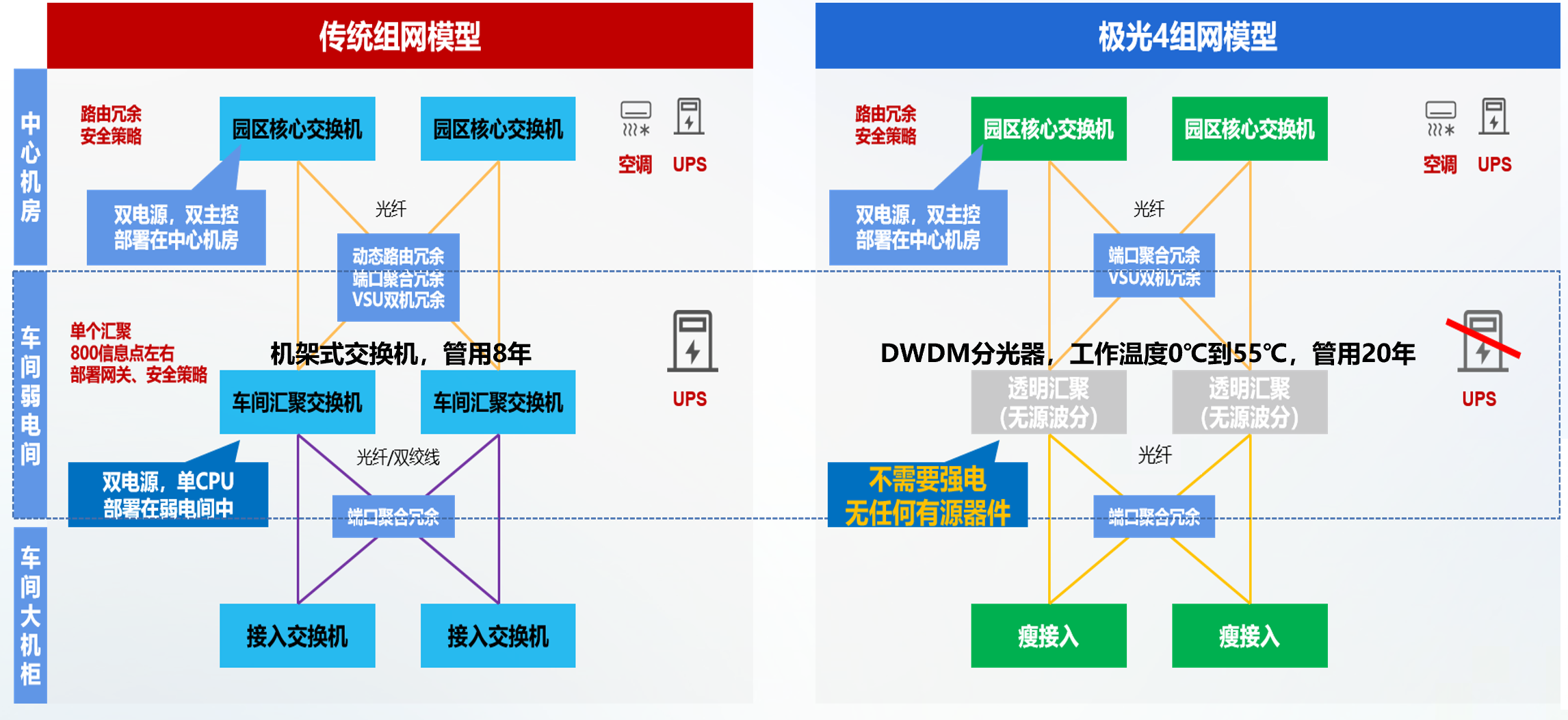

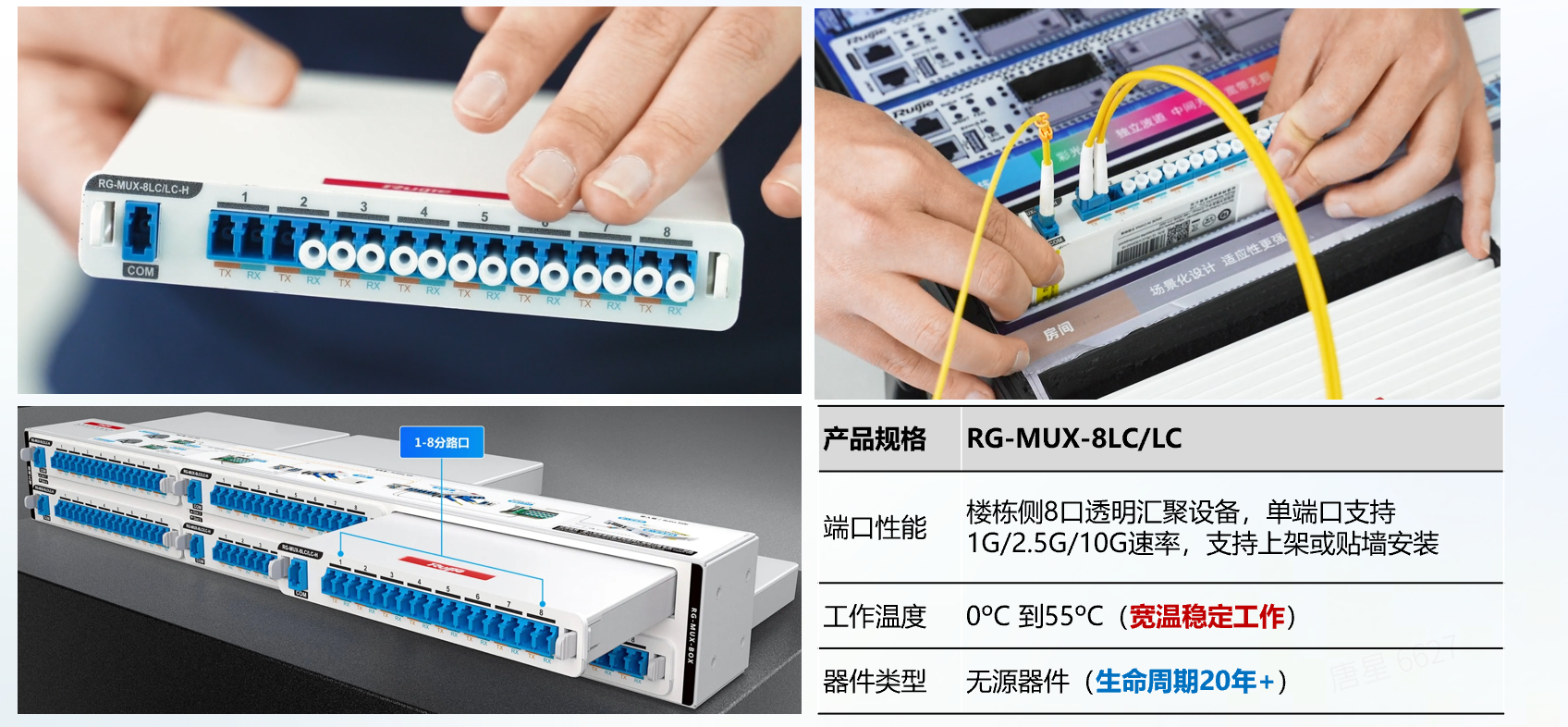

新的架构是：核心层 + 瘦接入层（接入交换机上电即用，配置由核心统一下发）。中间的车间汇聚，从“有源机架式交换机”变成“无源波分器”——一种不通电、不需要配置、只做光信号合分波的物理器件。

它的核心是CWDM波分复用技术。简单说，就是在一根光纤里同时传输多个不同波长的光信号，每个波长独占一条通道，互不干扰。就像一条公路上划了多条车道，不同颜色的光各走各的道，一根光纤就能干多根光纤的活。

说白了，就是把一个有电源、有风扇、有CPU、8年会老化的电子设备，换成一个没有电源、没有风扇、没有CPU、20年不用管的光学器件。

这个变化意味着什么？

故障点直接消失：没有电子元件可以老化，没有风扇可以失效，没有电源可以烧毁。它就是一段稳定的光学介质，工作20年和工作1年没有本质区别。

不挑安装环境：不需要强电、不需要UPS、不需要空调，贴墙安装或上架都行。工作温度0-55℃，车间环境完全够用。

支持灵活速率：1G/2.5G/10G自适应，满足不同等级MES终端的接入需求。

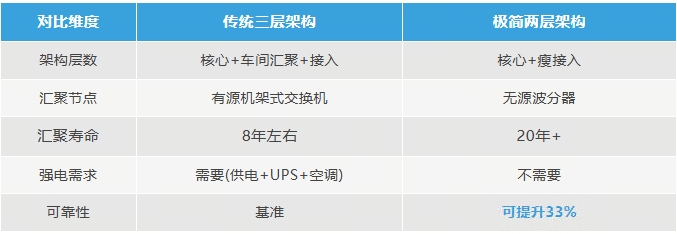

更直观对比见表格：

（关于可靠性提升33%：数据是通过减少中间有源节点，架构中的供电、散热、配置和设备故障点相应减少得出，具体可靠性收益需要结合设备数量、冗余方式和项目拓扑测算）

原则二：建立多级冗余，单点故障不扩散，出了问题能兜住

架构简化解决了“出问题的概率”，但没有任何架构能保证100%不出问题。所以第二道关是：万一出了问题，能不能立刻兜住，不让故障扩散到产线。

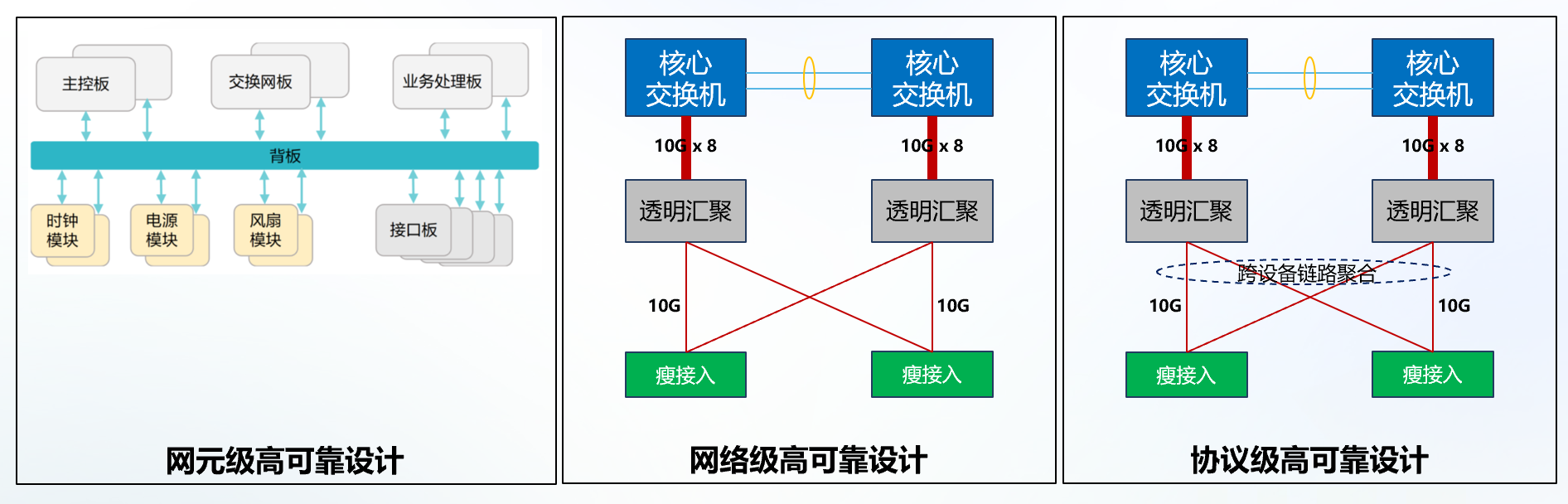

冗余要做在三个方面：

网元级：核心交换机内部，主控板、交换网板、电源模块、风扇模块、业务板，全部双份冗余。任何一个内部部件故障，转发不受影响。兜的是“设备级宕机”。

网络级：核心交换机双机部署 + 透明汇聚双机（单芯承载8条10G逻辑链路，实现8×10）+ 瘦接入双10G上行。任何一条链路或一台设备故障，业务无缝走另一条路。兜的是“链路级故障”。

协议级：跨设备链路聚合替代传统STP（生成树协议，一种防止网络环路的老机制，故障收敛需要几秒到几十秒）。故障切换时间从协议重收敛的秒级，压到50ms以内，业务侧基本感知不到故障的发生。兜的是“切换速度”。

（需要注意的是，冗余并不等于所有故障都能做到业务无感。切换效果还取决于核心设备部署方式、链路归属、协议实现、终端缓存和MES自身容错能力，项目设计时应通过故障演练验证。）

三方面合在一起，在满足双核心、双归属、链路聚合及设备冗余等设计条件时，部分链路或设备故障可通过冗余路径完成快速切换。

回到开头那个凌晨2点的场景：

如果汇聚层是无源器件，这台“咽喉设备”根本不会故障；

退一万步，如果核心层出了问题呢？多级冗余“会在允许的时间内”把流量切到备用路径，MES终端甚至来不及感知中断。早上到办公室，你看到的不是一封措辞严厉的故障报告，而是昨晚正常的巡检日志。

那个电话，可能根本不会响起。

“高可靠”——从不是一句口号，是架构里少一个会坏的零件，多一条能兜底的路径。对一个管着几十条产线的IT负责人来说，这不仅是网络架构的选择，更是半夜能不能安心关机的区别。
