【RSR】RSR如何通过distribute-list工具对路由进行控制

功能介绍：

distribute-list 分发列表，通过distribute-list 工具对路由更新进行控制，只能进行路由条目过滤，不能修改路由的属性。

一、组网要求

在R2上把rip路由重分发进ospf，并且在重分发时进行路由过滤，只允许路由 172.16.1.32/28、172.16.1.48/29、172.16.1.56/30重分发进ospf

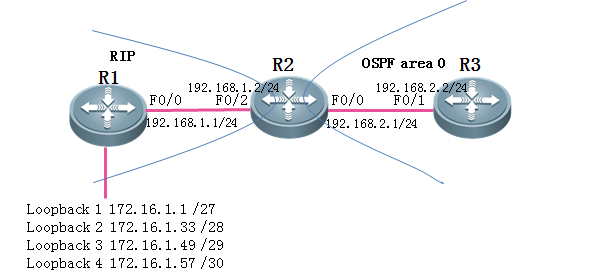

二、组网拓扑

三、配置要点

1、基本ip地址配置

2、R1、R2启用rip协议，并将对应接口通告到rip进程

3、R2、R3启用ospf协议，并将对应接口通告到ospf进程

4、在R2上把rip学习到的路由重分发进ospf

5、通过acl或前缀列表，把需要学习的路由匹配出来

6、R2 rip路由重分发进ospf，使用distribute-list 过滤路由

三、配置步骤

1、基本ip地址配置

Ruijie(config)#hostname R1

R1(config)#interface fastEthernet 0/0

R1(config-if-FastEthernet 0/0)#ip address 192.168.1.1 255.255.255.0

R1(config-if-FastEthernet 0/0)#exit

R1(config)#interface loopback 1

R1(config-if-Loopback 1)#ip address 172.16.1.1 255.255.255.224

R1(config-if-Loopback 1)#exit

R1(config)#interface loopback 2

R1(config-if-Loopback 2)#ip address 172.16.1.33 255.255.255.240

R1(config-if-Loopback 2)#exit

R1(config)#interface loopback 3

R1(config-if-Loopback 3)#ip address 172.16.1.49 255.255.255.248

R1(config-if-Loopback 3)#exit

R1(config)#interface loopback 4

R1(config-if-Loopback 4)#ip address 172.16.1.57 255.255.255.252

R1(config-if-Loopback 4)#exit

Ruijie(config)#hostname R2

R2(config)#interface fastEthernet 0/2

R2(config-if-FastEthernet 0/2)#ip address 192.168.1.2 255.255.255.0

R2(config-if-FastEthernet 0/2)#exit

R2(config)#interface fastEthernet 0/0

R2(config-if-FastEthernet 0/0)#ip address 192.168.2.1 255.255.255.0

R2(config-if-FastEthernet 0/0)#exit

Ruijie(config)#hostname R3

R3(config)#interface fastEthernet 0/1

R3(config-if-FastEthernet 0/1)#ip address 192.168.2.2 255.255.255.0

R3(config-if-FastEthernet 0/1)#exit

2、R1、R2启用rip协议，并将对应接口通告到rip进程

R1(config)#router rip

R1(config-router)#version 2     //启用rip版本2

R1(config-router)#no auto-summary     //关闭自动汇总

R1(config-router)#network 172.16.0.0     //将172.16.0.0的主类网络通告到rip进程

R1(config-router)#network 192.168.1.0

R1(config-router)#exit

R2(config)#router rip

R2(config-router)#version 2

R2(config-router)#no auto-summary

R2(config-router)#network 192.168.1.0

R2(config-router)#exit

3、R2、R3启用ospf协议，并将对应接口通告到ospf进程

R2(config)#router ospf 1    //启用ospf进程 1

R2(config-router)#network 192.168.2.1 0.0.0.0 area 0    //将192.168.2.1对应的接口通告到ospf 进程1的区域 0

R2(config-router)#exit

R3(config)#router ospf 1

R3(config-router)#network 192.168.2.2 0.0.0.0 area 0

R3(config-router)#exit

4、在R2上把rip学习到的路由重分发进ospf

R2(config)#router ospf 1

R2(config-router)#redistribute rip subnets    //将rip路由重分发进ospf，必须加subnet

R2(config-router)#exit

5、通过acl或前缀列表，把需要学习的路由匹配出来

注意：

1）匹配路由条目的工具有acl和前缀列表两种，只要选择其中一种就可以

2）若需要匹配一个大网段下的不同掩码长度的路由前缀时，前缀列表会更方便一些，当然用acl也是可以的，只是要写多个条目

如下示例，匹配路由条目172.16.1.32/27、172.16.1.48/28和172.16.1.56/29，acl需要写3个ace条目，前缀列表只要1个条目

1）使用acl匹配路由条目

注意：

此处acl匹配的是路由条目，掩码用0.0.0.0精确匹配对应的路由条目

R2(config)#ip access-list standard 1

R2(config-std-nacl)#10 permit 172.16.1.32 0.0.0.0

R2(config-std-nacl)#20 permit 172.16.1.48 0.0.0.0

R2(config-std-nacl)#30 permit 172.16.1.56 0.0.0.0

R2(config-std-nacl)#exit

2）使用前缀列表匹配路由条目

注意：

1）前缀列表只能用来匹配路由条目，不能用来做数据包过滤

2）前缀列表匹配的是一个网段下的子网，ge代表大于等于多少位掩码，le代表小于多少位掩码

3）前缀列表也是从上往下匹配，最后隐含一条deny any

R2(config)#ip prefix-list ruijie seq 10 permit 172.16.1.0/24 ge 28 le 30   //定义前缀列表ruijie，匹配前缀为172.16.1.0/24，子网掩码大于等于28小于等于30的路由条目

6、R2 rip路由重分发进ospf，使用distribute-list 过滤路由

注意

1）distribute-list过滤的路由条目是由acl和前缀列表匹配出来的，具体过滤什么路由条目是由acl和前缀列表决定的

2）distribute-list可以运用的地方为，路由协议重分发时、距离矢量路由协议邻居之间的路由传递（距离矢量协议邻居之间传递的是路由，因此可以做路由过滤）及链路状态路由协议将路由提交路由表时（链路状态协议邻居之间传递的是lsa并非路由，不能过滤邻居之间传递的lsa）。

如下以distribute-list 调用acl及前缀列表做路由过滤，分别举例：

1）distribute-list 调用acl做路由过滤

R2(config)#router ospf 1

R2(config-router)#distribute-list 1 out rip     //把rip路由重分发进ospf时做路由过滤（注意方向必须是out）

R2(config-router)#exit

2）distribute-list 调用前缀列表做路由过滤

R2(config)#router ospf 1

R2(config-router)#distribute-list prefix ruijie out rip    //把rip路由重分发进ospf时做路由过滤（注意方向必须是out）

R2(config-router)#exit

补充：

1）距离矢量协议使用distribute-list 过滤邻居之间传递的路由条目，命令如下：

R2(config)#router rip

R2(config-router)#distribute-list 1 in fastEthernet 0/2   //1代表acl 列表 1，也可用前缀列表； in代表从邻居学习的路由，若为out则是传递给邻居的路由；还可以加上具体的接口

2）链路状态协议使用distribute-list 过滤提交给路由表的路由条目

R2(config)#router ospf 1

R2(config-router)#distribute-list 1 in    //代表acl 列表 1，也可用前缀列表； 方向必须为in

四、配置验证

查看R3的路由条目，若R3学习到的路由条目为 172.16.1.32/28、172.16.1.48/29、172.16.1.56/30 则distribute-list做路由过滤配置正确

R3#show ip route

Codes:  C - connected, S - static, R - RIP, B - BGP

        O - OSPF, IA - OSPF inter area

        N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

        E1 - OSPF external type 1, E2 - OSPF external type 2

        i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2

        ia - IS-IS inter area, * - candidate default

Gateway of last resort is no set

O E2 172.16.1.32/28 [110/20] via 192.168.2.1, 00:02:45, FastEthernet 0/1

O E2 172.16.1.48/29 [110/20] via 192.168.2.1, 00:02:29, FastEthernet 0/1

O E2 172.16.1.56/30 [110/20] via 192.168.2.1, 00:02:21, FastEthernet 0/1

C    192.168.2.0/24 is directly connected, FastEthernet 0/1

C    192.168.2.2/32 is local host.
