【SNC】SNC设备自动发现

发布时间:2013-09-22
点击量:4643

一、功能需求

       1、设备必须添加到SNC网管系统中,才能够被系统所管理。添加的方法有两种:一种是自动发现,另一种是手动添加。

       2、通过扫描用户指定的网段(或者不指定,进行全网设备自动发现),自动发现该网段中可管理的设备并添加到SNC系统中。

二、实现原理

       设备自动发现有三种方式:ARP方式、路由方式、网段方式。三种方式都需要通过IP来检测SNMP是否可达。

ARP方式:通过IP和SNMP读取设备mib,获取设备ARP表项,从ARP表项中获取新的IP,添加设备,然后再从新设备中获取ARP表项,如此循环往复从而发现网络中的其他设备。

并不是所有的IP都会在设备的ARP当中。例如:利用IPSEC隧道时候,ARP表项中的内容会不完整。

路由方式:通过IP和SNMP读取设备mib,获取设备路由表项,提取路由下一跳IP,添加设备,然后再从新设备中获取路由表项,如此循环往复从而发现网络中的其他设备。

路由发现成本更大,发现速度要比ARP发现慢

网段方式:利用snmp扫描网段内的 所有IP,判断snmp可达性,添加所有snmp可达的设备。

网段发现主要应用于定向发现,网段发现的开始地址和结束地址不宜设备过大。否则,系统将会等待很长时间才会发现结束。

三、配置要点

      1、必须满足设备与SNC上的SNMP模板与telnet模板一致才能正常进行设备添加并收集设备信息。

            2、为了保证自动发现效果,需要先完善好网络中设备的ip地址与路由表信息。

            3、一次自动发现可能发现设备不全。可以尝试不同的发现方式或添加多个种子IP,多进行几次自动发现。

            4、如果网络环境比较复杂或存在多个厂商的网络设备时,通过多次自动发现仍无法发现设备,可以手动添加设备,详细操作参考基本配置>添加设备>手动添加设备

            5、种子IP是指通过该IP开始扩散发现的一个可网管设备的IP,推荐使用核心设备的IP地址。如果有选定需要发现的网段,种子IP必须包含在开始IP和结束IP之间。

            6、请只选择必须的SNMP模板。选择的SNMP模板越多,自动发现速度越慢。

            7、如果之前有导出过设备信息,可通过导入备份好的设备信息来添加设备,详细操作参见扩展配置>设备信息导入与导出

四、配置步骤

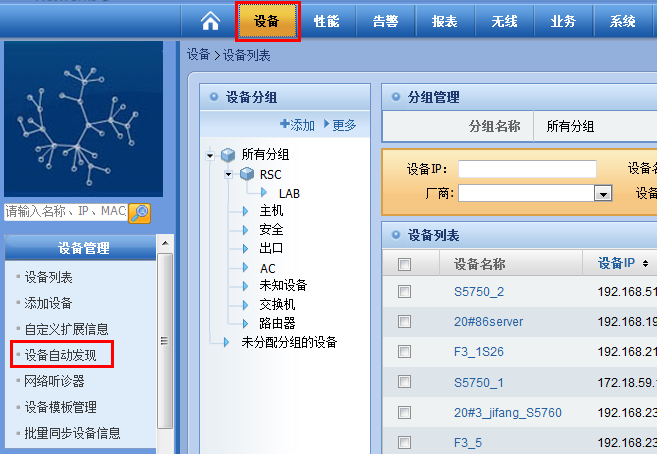

            1、进入设备管理页面,点击"设备自动发现"。



           2、在“设备自动发现”页面,填写拓扑发现需要的种子IP地址、开始IP地址和结束IP地址,选择进行自动发现使用的一个或者多个SNMP模板,完成后单击“自动发现”



种子IP地址:一般填入核心交换机的IP地址。

开始/结束IP地址:设备发现的网段范围(可选配置)

是否发现终端:勾选后发现网络设备的同时发现终端主机(可选配置)

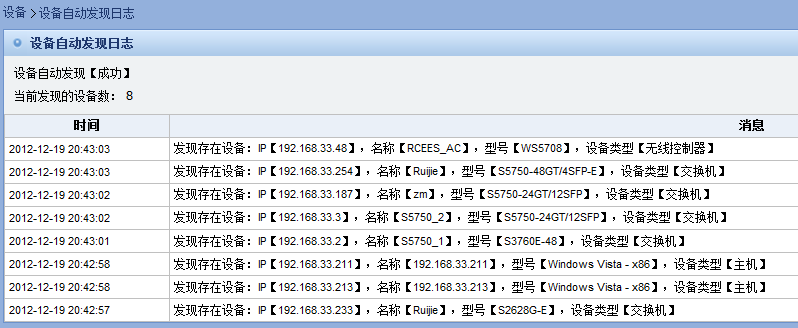

            3、通过自动发现日志,观察自动发现的进展



五、配置验证

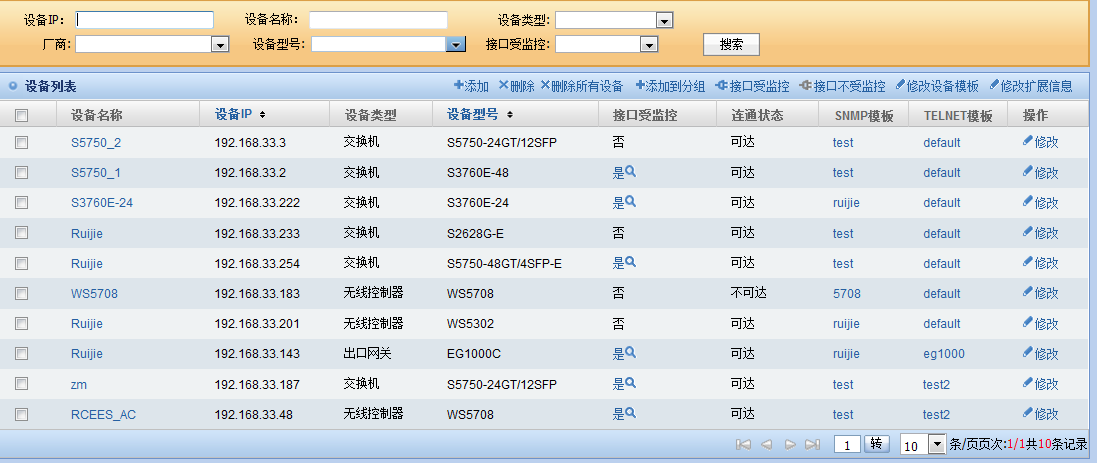

             自动发现完成后,单击“返回”进入设备页面可以看到通过自动发现的网络设备列表
