【交换机】S2927XG/S2951XG堆叠线缆如何连接

发布时间:2013-09-26
点击量:5147

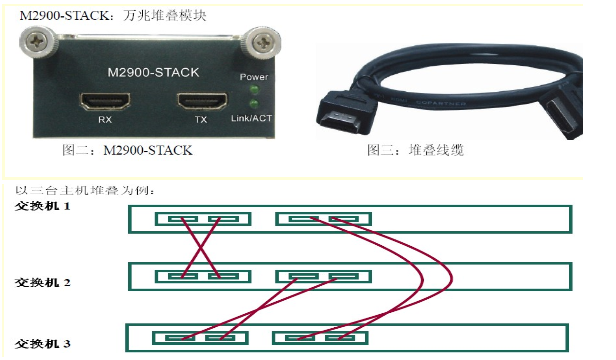

1)M2931用于S2927XG/S2951XG系列交换机实现堆叠连接的万兆堆叠套件,包含2个M2900-STACK模块以及2根万兆堆叠线缆。

2)S2924G也支持堆叠,堆叠时直接使用千兆电口和满足5类UTP或者STP的双绞线,无需专用堆叠模块和线缆。

一套M2931堆叠套件可以提供一个完整的万兆堆叠链路。

3)上图中,S2927XG/S2951XG后面板有3个万兆扩展槽,其中每台主机需要2个堆叠模块,占有了2个扩展槽,另外一个扩展槽可根据网络需要灵活扩展万兆模块。

4)3台主机堆叠时,共需要6个M2900-STACK堆叠模块和6跟堆叠线缆。而每个M2931堆叠套件包括2个堆叠模块和2根堆叠线缆。因此3台主机堆叠时,需要3个堆叠套件。

5)依次类推,N台S2927xg/S2951XG主机在一起堆叠时,就需要N个M2931堆叠套件。
