    【ACE适用于硬件版本是1.0/2.0/3.0】ACE的组件

    发布时间：2013-09-27
    点击量：2315

    1).主要组件

    1)ACE固件（ACE软件，特征库，license）

    2)管理服务器软件

    3)客户端

    2).相关组件

    1)Java软件

    2)ARAS实时流量分析系统

    3)数据库或Elog

    3).组件介绍

    ACE的组件确实不少，但是不要慌乱，下面简单介绍一下，每个组件的作用和必要性。

    1)ACE硬件：在ACE实施时，你首先会看到一台ACE硬件设备，设备都没有那就谈不上实施了。

    2)ACE软件：有了硬件设备还要有操作系统，那么ACE不同的硬件型号版本还配套有不同的软件版本，ACE软件就像是我们的电脑操作系统。

    3)特征库：ACE是做流控的，那肯定还的要特征库了，特征库就像我们常见杀毒软件的病毒库一样，可以更新，也是必要经常升级更新。

    4)license:license这个东西非常，非常，very,very重要了，没有license你基上可以把ACE当成一堆废铁了，所以在实施必须要检查ACE的license是不是正常，是不是还在有效期内。

    5)管理服务器软件：这个是也是非常重要的了，ACE的流控策略都需要在登陆到管理服务器上去配置，如果没有管理服务器，就像给你了一辆车，但没有方向盘，你怎么开啊。

    注意ACE V1.0 v2.0 v3.0的硬件设备上是没有自带web界面的，所以必须通过安装管理服务器来配置。

    6)客户端：这个就是你电脑上的IE浏览器，安装好管理服务器后，在电脑通过浏览器登陆到管理服务器进行配置。

    7)java软件：java软件是ACE管理服务器安装的基础，管理服务器必须要java平台上运行。

    8)ARAS实时流量分析系统：此软件是用来查看ACE上实时流量情况的。

    9)数据库：在用户没有买elog的情况，而又要记录http日志的情况，我们就需要安装一个微软的MSSQL数据来记录日志了，当然ACE也是支持oracle。

    10)Elog:大家熟知的日志记录软件，当然他是支持ACE所吐出的日志的。

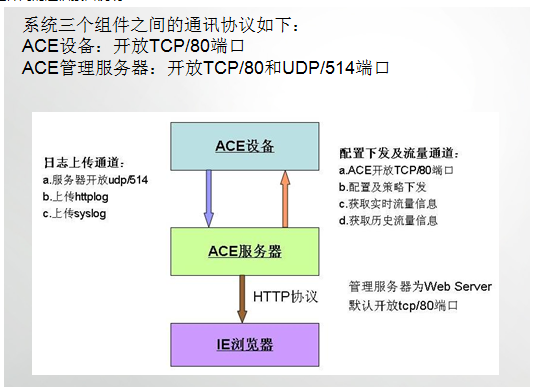

    4).组件间的通信接口说明：



    ACE客户端（IE浏览器）通过80端口去访问管理服务器；

    管理服务器通过80端口主动读取流量信息形成报表,通过80端口给ACE下发配置。

    ACE通过udp 514端口给ACE管理服务器或elog发送http日志等相关日志。
