【新版NBR】NBR如何设置静态IP地址的上网配置

发布时间: 2013-09-19 点击量:1079 打印 字体:

应用场景

适用于单线路出口的网络环境中,运营商分配的是静态ip地址,设备充当出口路由器功能,实现路由转发,地址转换,使内网用户能够访问互联网。



一、组网需求

1、NBR作为网络出口,通过一条静态IP地址上网,内网用户网关在NBR的内网口上。配置实现最基本的上网功能。

(如果是内网是三层网络架构,记得要在NBR上配置去往内网的回指路由,具体的网络场景及配置请参考“网关模式功能配置-->回指路由”。)

2、外网带宽是10M,外网口地址为192.168.33.56/24,外网网关为192.168.33.1,内网为192.168.1.0/24网段。

注意:以上IP地址是模拟环境的IP,不是运营商提供的IP。

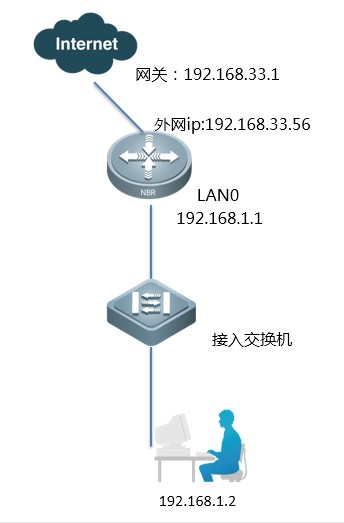

二、组网拓扑

三、配置要点

1、首先需要确认好运营商提供的IP地址等外网信息,以及选用的内外网口。默认情况下LAN表示内网口,WAN表示外网口,LAN/WAN表示可进行LAN/WAN转换的接口,缺省情况下是LAN口。

2、刚买的设备要上网,必须要进行快速配置才可以。

3、默认登录地址为:192.168.1.1,默认用户和密码都是admin。默认内网接口为:LAN0;

4、在高级选项中勾选“开启NAT配置”、“路由功能”、“网站访问安全”以及配置DNS和web访问端口(默认是80端口)。

注意:内网是私网地址,一定要开启“NAT配置”和“路由功能”才能实现上网。DNS是实现系统文件更新检测的必要参数,所以也要配置。

如果出口线路的上下行带宽是不对称的,请再在网络配置——接口配置中进行修改

四、配置步骤

1、在下面的客户机的浏览器上输入NBR内网口IP地址(默认为:192.168.1.1),登录到路由器的快速配置界面;

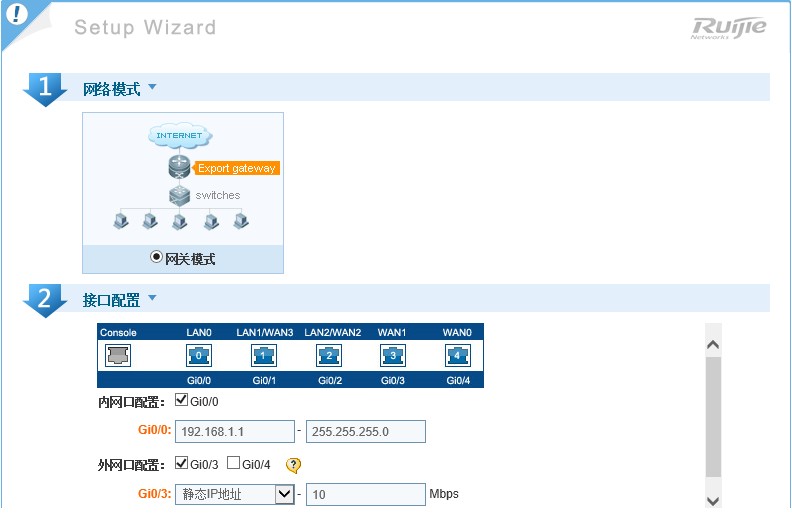

2、快速配置:

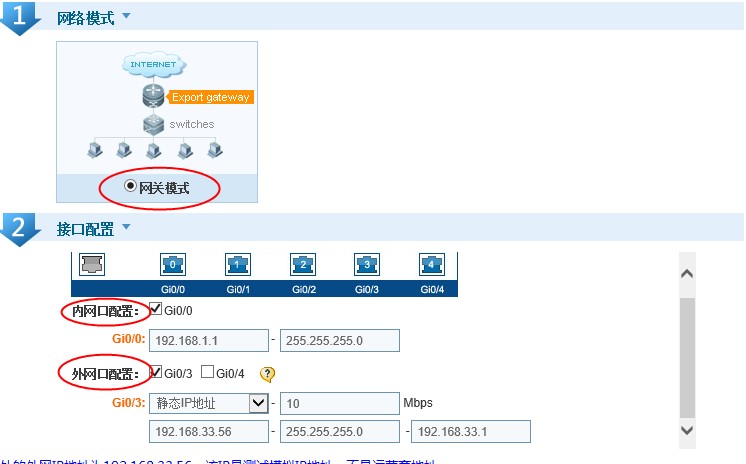

a 选择网络的模式,NBR默认为网关模式。

b 配置内网口的ip地址。  内网口地址为:192.168.1.1  子网掩码:255.255.255.0

c 配置外网口的ip地址。外网口ip:192.168.33.56  子网掩码:255.255.255.0 外网网关地址:192.168.33.1

此处的外网IP地址为192.168.33.56,该IP是测试模拟IP地址,不是运营商地址.

需要注意的是:以NBR1300G为例,面板上标识为LAN0的物理接口对应web配置页面上的Gi0/0,而WAN1对应web配置页面上的Gi0/3,LAN1和LAN2转换为WAN口后对应于Gi0/1和Gi0/2。

d 、选择流控方案:根据所使用的网络场景选择流控方案,如果当前的场景不属于预设的流控方案中的任何一个,可挑选一个相近的,配置完毕之后再在“流控策略”中进行调整即可。本例中选择流控方案为“游戏优先(网吧)”

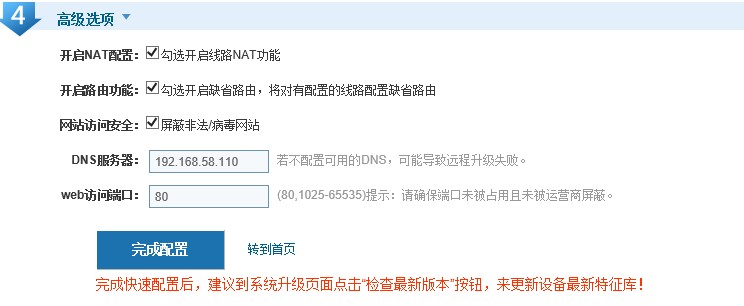

e、在高级选项中勾选“开启NAT配置”、“路由功能”、“网站访问安全“以及配置DNS和web访问端口。

注意:内网是私网地址,一定要开启“NAT配置”和“路由功能”才能实现上网。DNS是实现系统更新检测的必要参数,所以也要配置。web访问端口默认是80端口,可根据实际情况选择是否修改。



五、配置验证

1、电脑上配置IP地址为:

ip:192.168.1.2,子网掩码:255.255.255.0  网关:192.168.1.1,DNS:配置本地的DNS

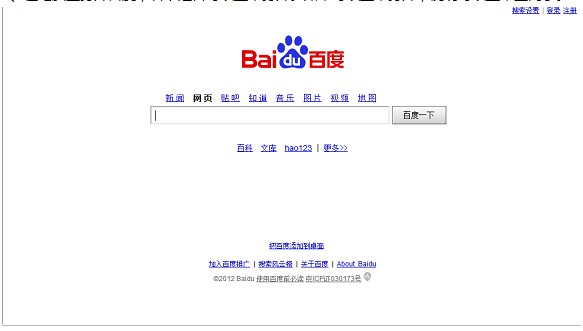

2、在电脑上打开百度,看下是否可以正常打开。如果可以正常打开,说明可以正常上网了。
