    【新NBR】新款NBR如何配置应用路由，实现对不同应用的分流？

    发布时间：2014-03-18
    点击量：4221

    【新NBR】新款NBR如何配置应用路由，实现对不同应用的分流？

    应用路由的场景

    当NBR部署在多出口环境下，并且其中有一条链路质量较差或者一条链路的带宽利用率较低，同时内网有大量的P2P、流媒体等占用带宽比较大的应用，此时可以考虑开启应用路由功能，将带宽占用比较大的应用转移到链路质量较差的链路或者使用率较低的链路，可以在不影响这些应用使用的前提下，提升客户体验。

    功能原理

    应用路由与普通IP路由一样，内部有一张“应用路由表”，当新建一个数据流的时候，应用识别模块首先对该数据包进行分析，确定其所属的应用类型，然后当数据包到达路由模块，应用路由查找“应用路由表”，确定下一跳和出口，进行转发；如果未匹配任何应用路由，则按普通IP选路转发。



    一、组网需求

    1、内网用户通过NBR上网。

    2、NBR有多条外网，外网带宽分别是10M和20M，外网口地址为192.168.33.57/24和192.168.34.57/24，外网网关为192.168.33.1和192.168.34.1。内网为192.168.1.0/24网段。

    3、客户有多条外网线路，想要实现下载、视频、p2p软件等流量从指定的某个线路走，以达关键业务与抑制业务各行其道，减少影响的目的。

    注意：以上IP地址是模拟环境的IP,不是运营商提供的IP.

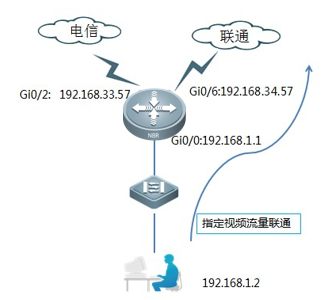

    二、网络拓扑

    三：配置要点

    1、首先通过快速配置完成两条线路的上网配置。

    2、配置应用路由指定应用走拨号的线路。

    3、接口必须配置下一跳地址，next-hop x.x.x.x。（通过快速配置会默认生成）

         网络配置-接口配置中，确认下一跳地址是否配置正确。

    4、应用路由的线路需选择质量比较差的固定ip线路，或者拨号线路。

    5、配置应用路由时会提示是否关闭该线路默认路由，当选择关闭，非应用路由不会走到该线路上。

    应用路由缺省采用非严格模式，能够保证在首报文识别失败的情况下，应用分流正常，但是会降低应用路由的效果，也就是在其他线路上也能够看到小部分应用路由的应用流量。开启严格的应用选路后，应用路由功能将会更优越！

    注意：目前应用路由支持的应用类型是P2P等大流量应用。

    四：配置步骤

    1、快速配置

    参考上网配置完成快速配置。



    2、配置应用路由指定应用走拨号的线路。

    在网络配置---路由/负载---应用路由

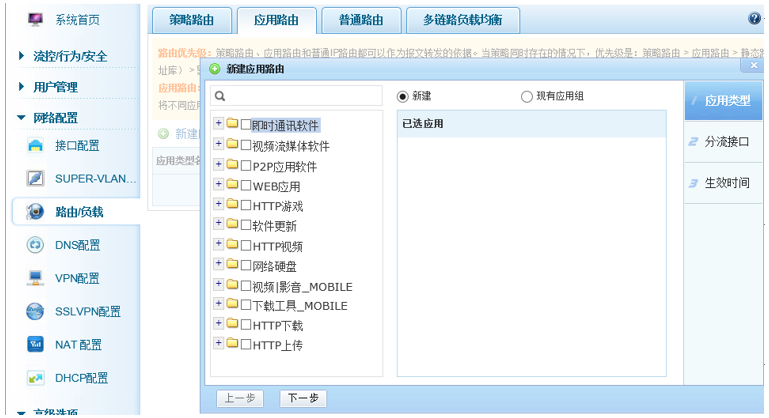

    点击新建应用路由

    a、左边框起来的这些应用是可以用来做分流的，没有再这个列表内的应用不支持，注意：并不是所有应用都能应用路由

    b、选择需要分类的应用

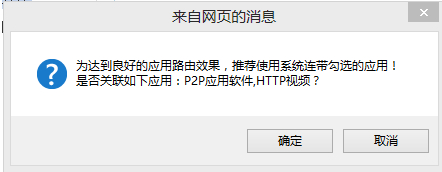

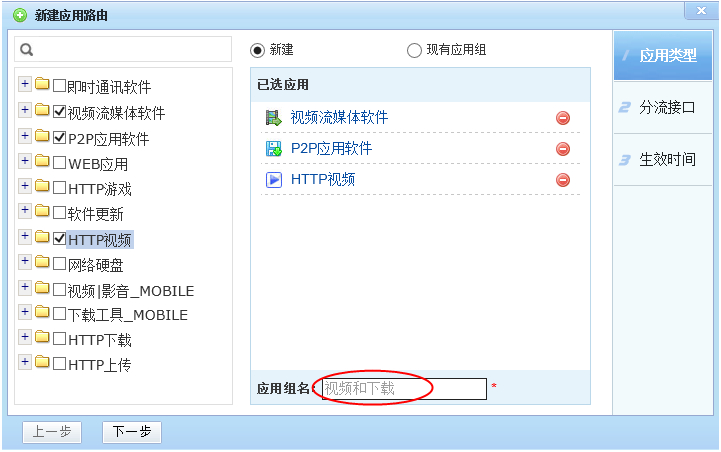

    c、选择视频流媒体软件，当勾选时会弹出如下提示框，为了达到较好的路由效果，推荐关联P2P应用软件和HTTP视频。按照提示点击确定，系统自动勾选了P2P应用软件和HTTP视频。

    点击确定后的配置效果，为所选择的应用配置一个组名，组名为“视频和下载”点击下一步

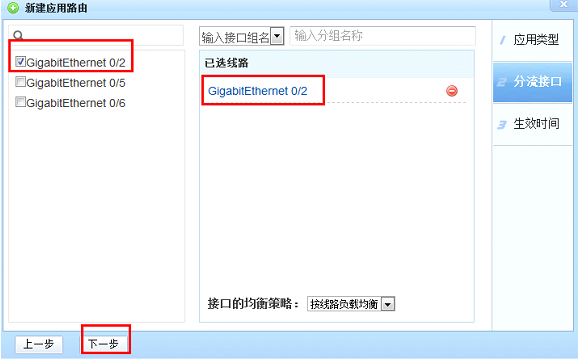

    d、 选择接口为拨号口GI0/2，如果选择的接口是两个或者两个以上，则需要为接口设置一个组名。

    e、 选择接口时不能将所有接口都选上，否则将失去应用路由的意义。

    f 、另外为了达到较好的应用路由效果，所选接口应为同一个运营商的线路，如：都是电信线路。

    注意：推荐使用按线路负载均衡，该方式是优先转发带宽利用率低的线路，负载效果更好。

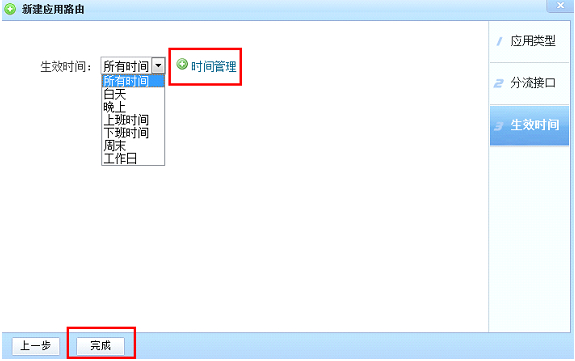

    点击下一步:定义应用路由生效的时间

    g 、也可以再时间管理中自定义用户所需求的具体时间。

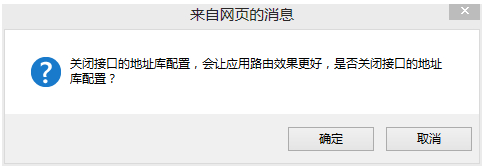

    点击完成按钮，弹出如下提示框，提示关闭地址库和默认路由让其他应用都不能走拨号线路，除了视频和下载应用。

    h、 如果点击确定，系统将关闭所选接口对应的默认路由和地址库，这样除了视频和下载会走dialer1之外，其他的应用不走dialer1。

    i、 如果点击取消，系统保留缺省所选接口对应的默认路由和地址库，这样除了视频和下载走dialer外，其他的应用可能通过默认路由或者地址库走dialer。

    注意：如果做了应用路由后又执行快速配置，应用路由的配置会被自动清除，因此做了快速配置之后需要重新配置应用路由。

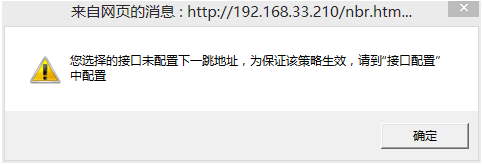

    如果接口没有配置下一跳，配置时会提示如下，请按照该提示到接口配置中，配置外网口的下一跳。

    五、配置验证

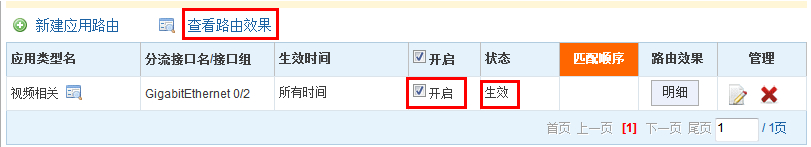

    1、查看应用路由配置，如下图所示：

    2、确认策略是开启状态

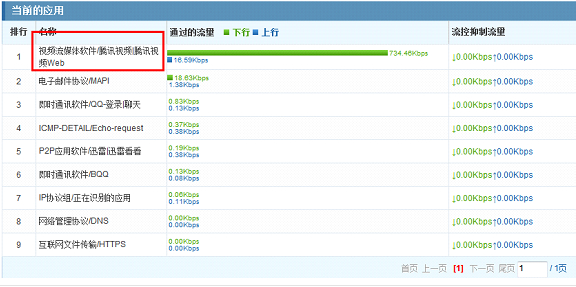

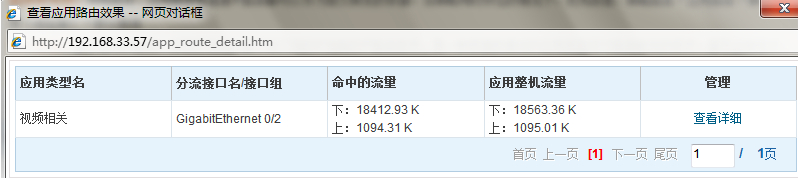

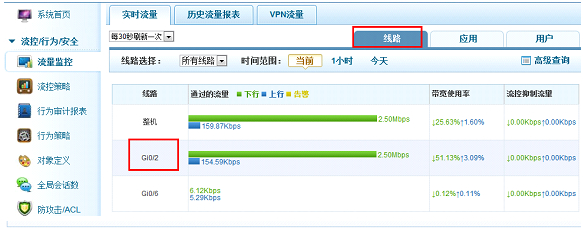

    也可以在应用路由---查看路由效果中看接口的流控
