极简以太彩光网络解决方案4.0

1:16高密度彩光，园区网络“极简”新标准

极简以太彩光网络4.0在采用以太彩光技术，弱电间无源免运维、万兆入室的基础上，通过1:16高密度彩光、全链路单纤，实现架构“极简”升级，单台核心设备承载千间终端，主干光缆、末端尾纤、熔纤节点减少50%；通过端到端光链路智能运维，实现运维“极简”升级，光网络可视、可管、可控，故障诊断及恢复效率提升，网络更可靠。结合多形态入室网元，适配教育、医疗、办公、智能制造、仓储物流等多场景，一网承载多业务，兼容Wi-Fi 7超宽性能，助力数字化园区从“基础互联”迈向“智慧互联”。

获取方案查看案例集预约方案直播

痛点挑战

获取方案

方案架构
方案价值
应用场景
产品组合
案例故事
相关方案
技术专栏
相关资源
常见问题

极简以太彩光4.0方案架构

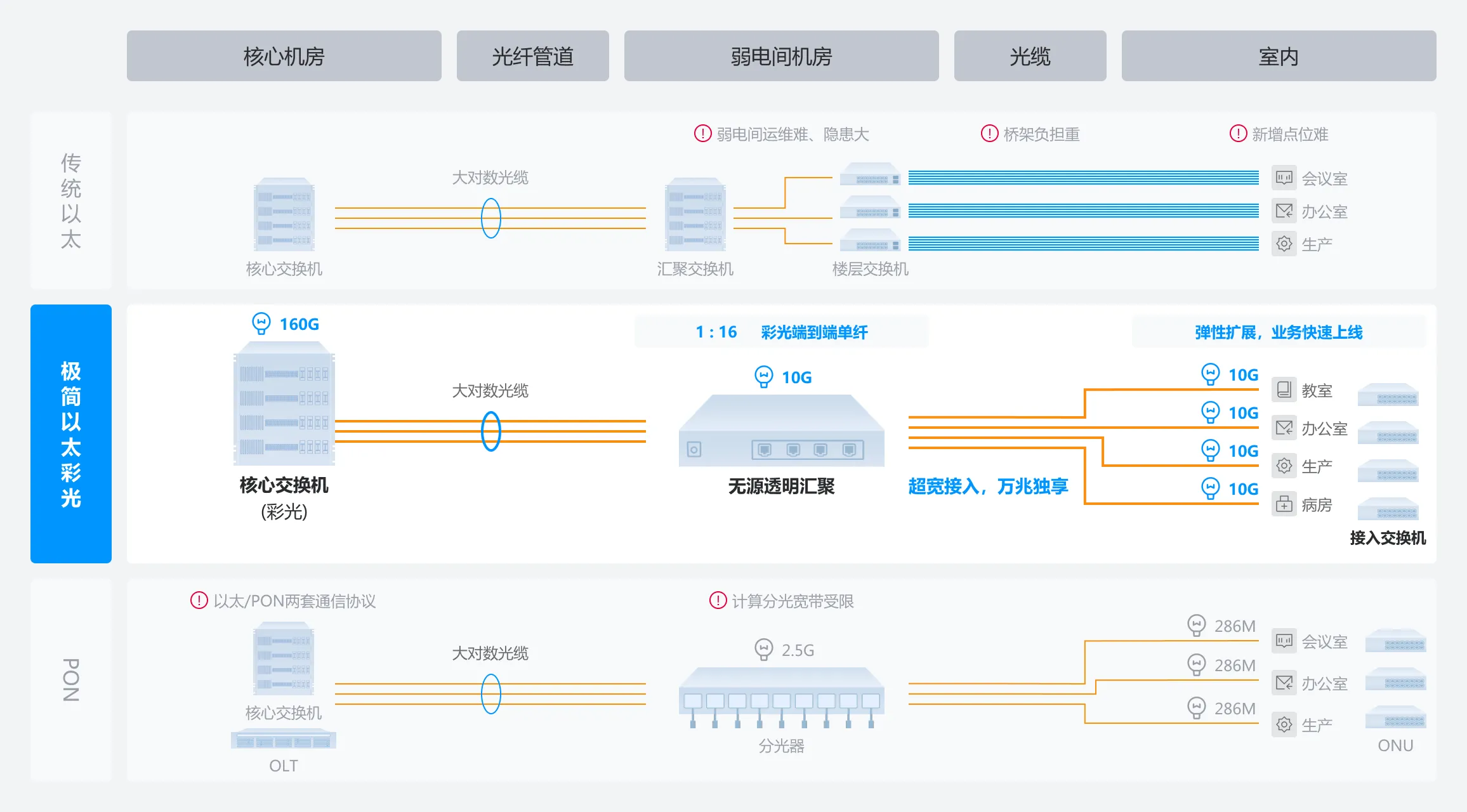

架构对比

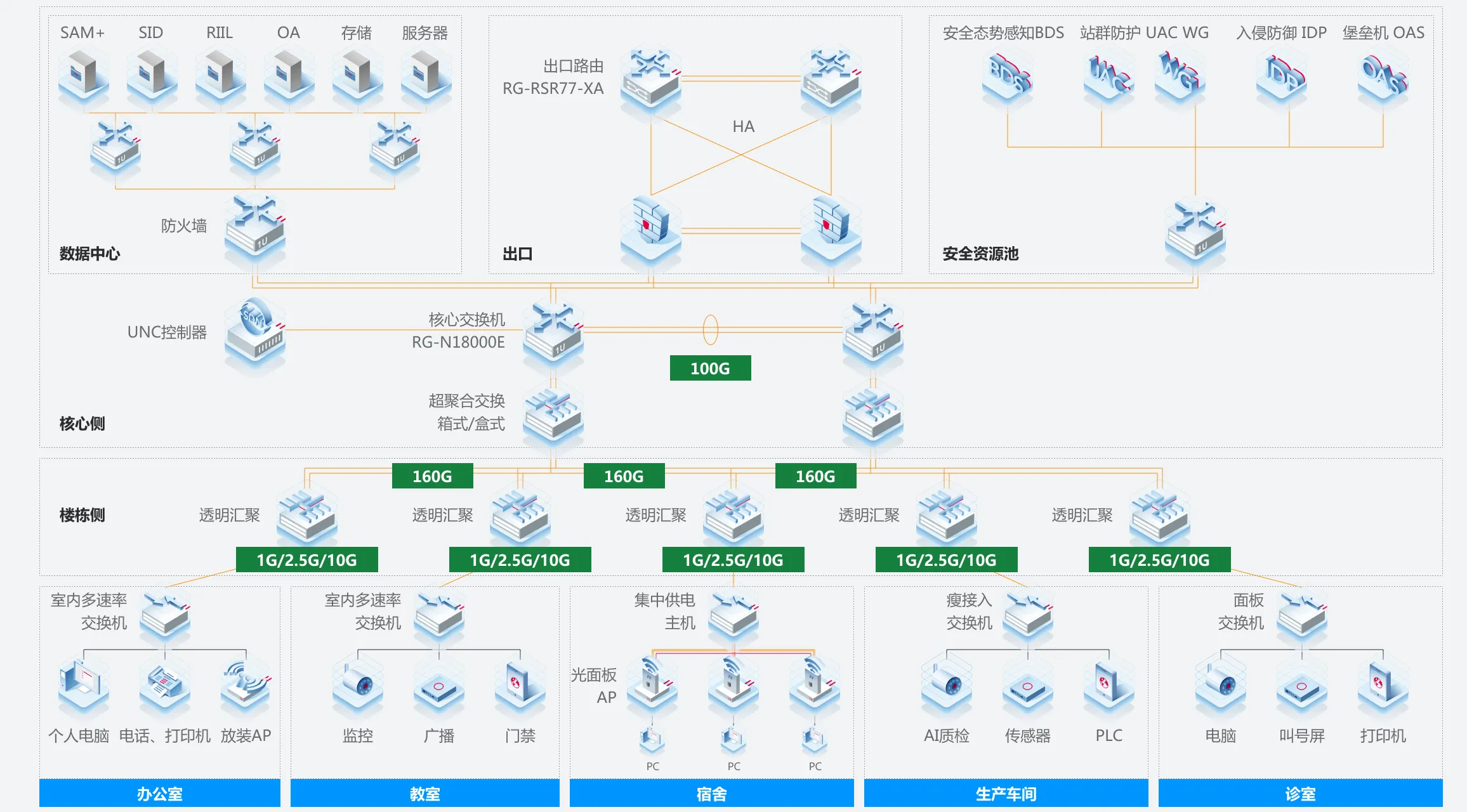

组网拓扑

架构对比

组网拓扑

以太彩光网络4.0方案价值

简架构

简部署

简运维

简架构

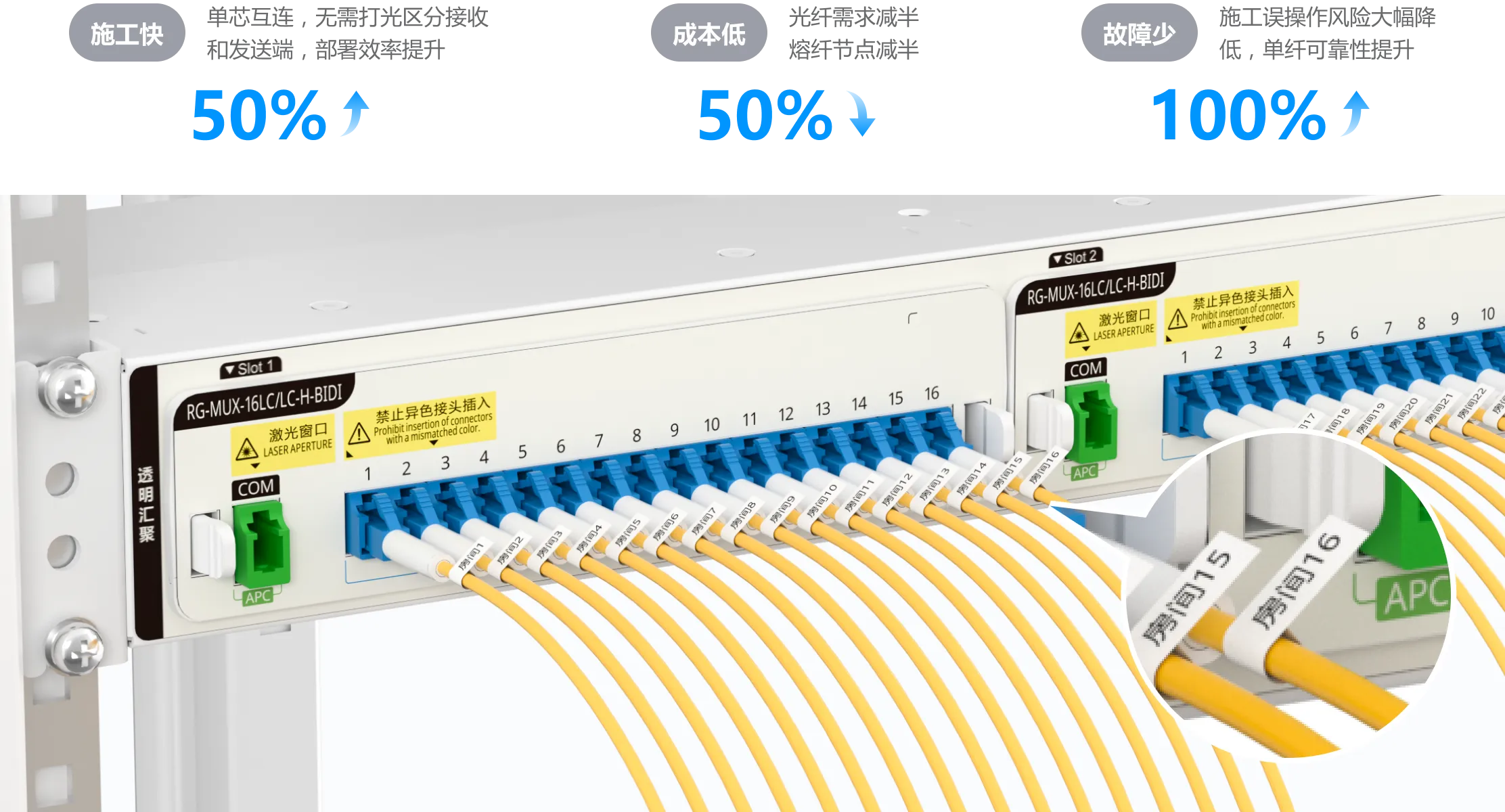

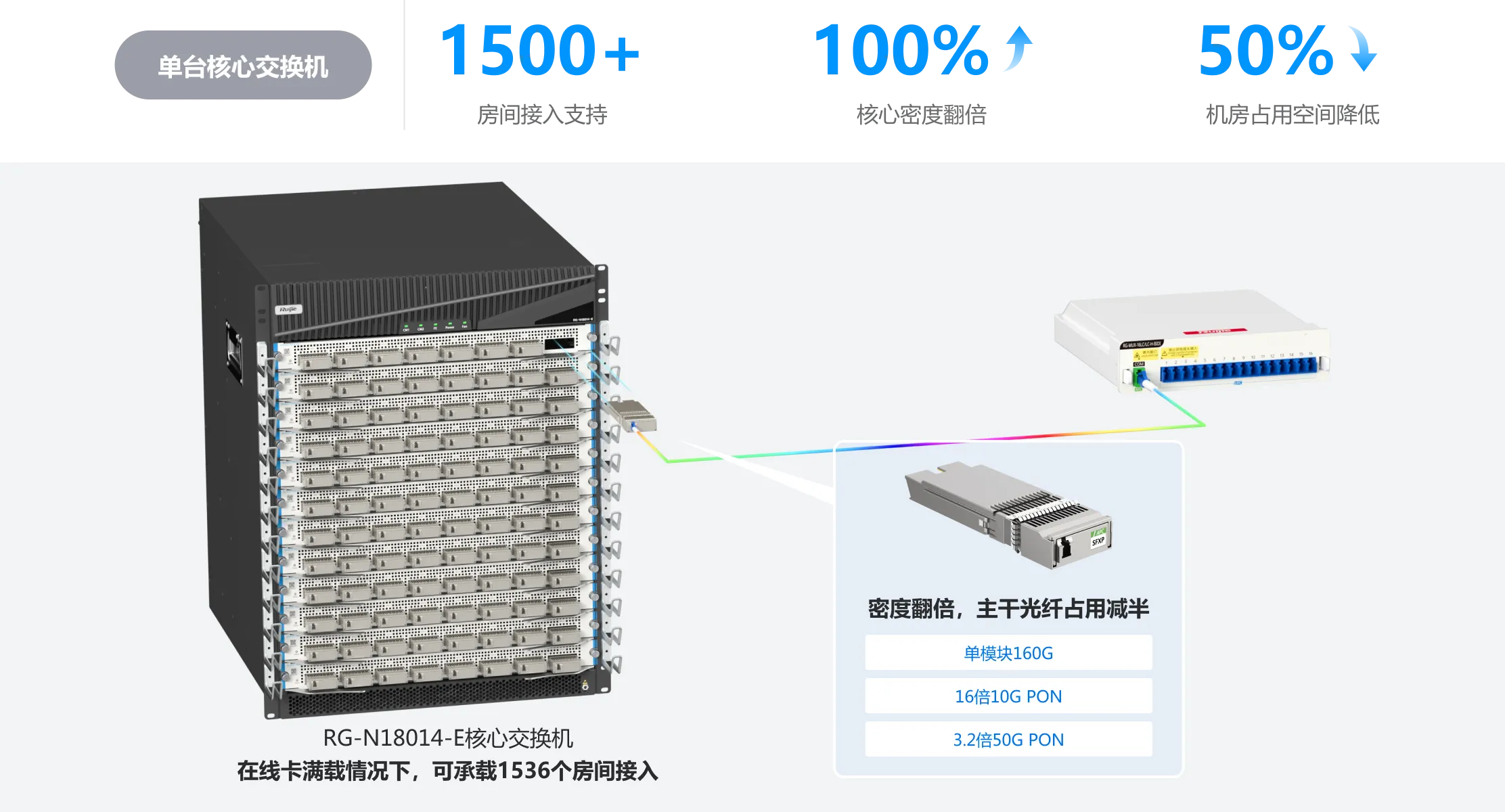

单端口1:16高密度彩光，一台设备承载千间房

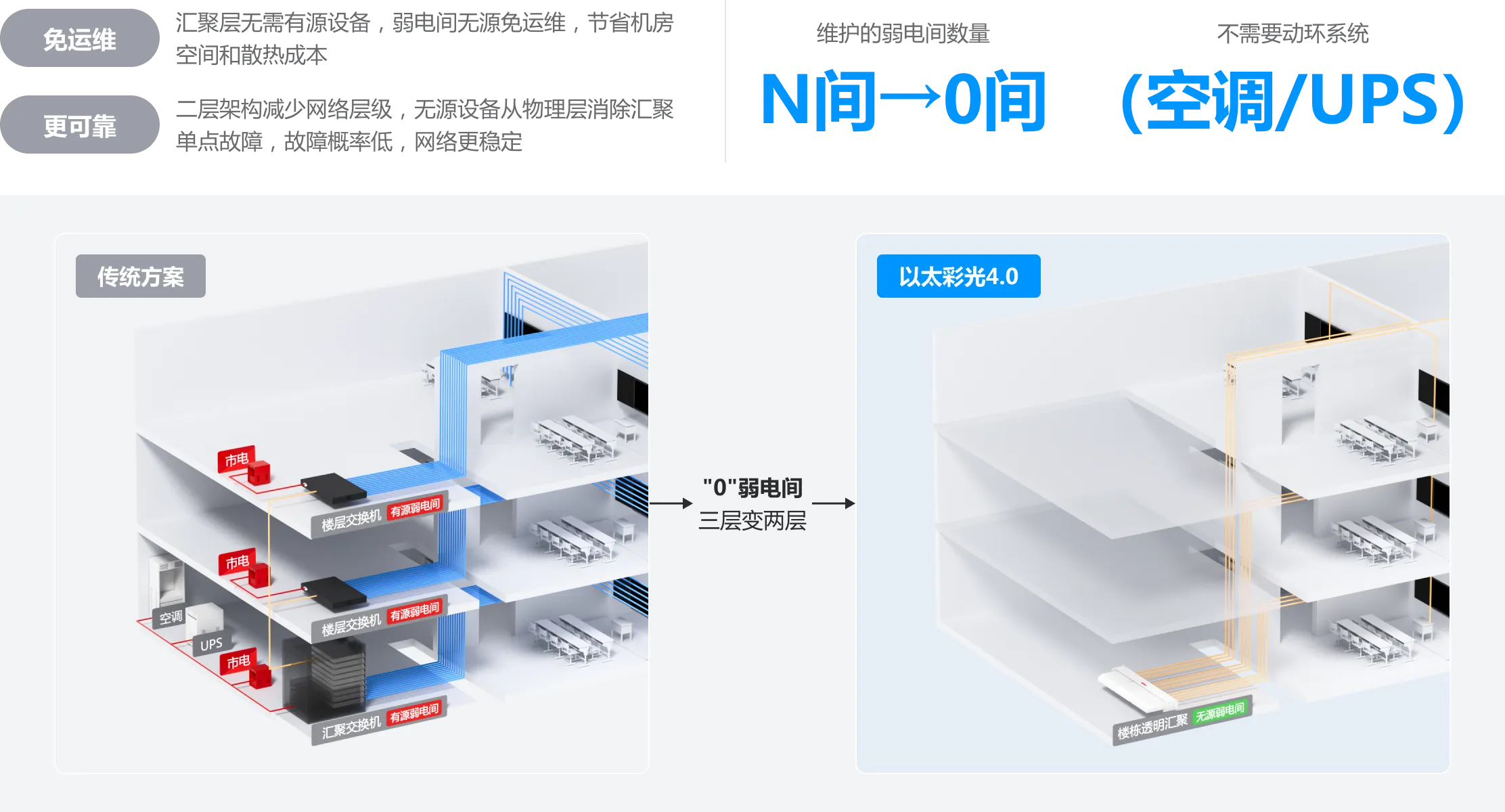

大二层无源组网弱电间免运维，网络更稳定

简部署

简运维

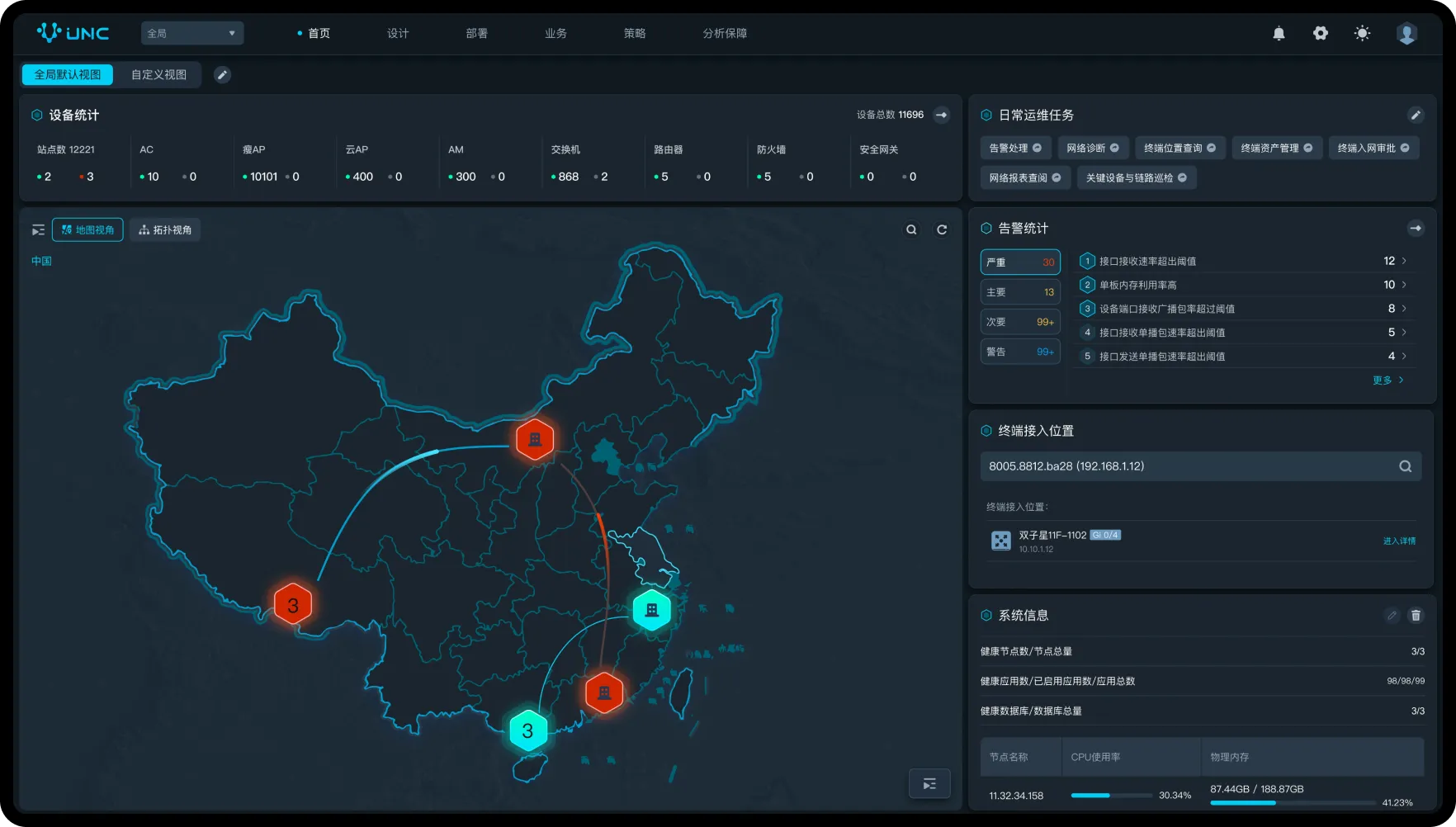

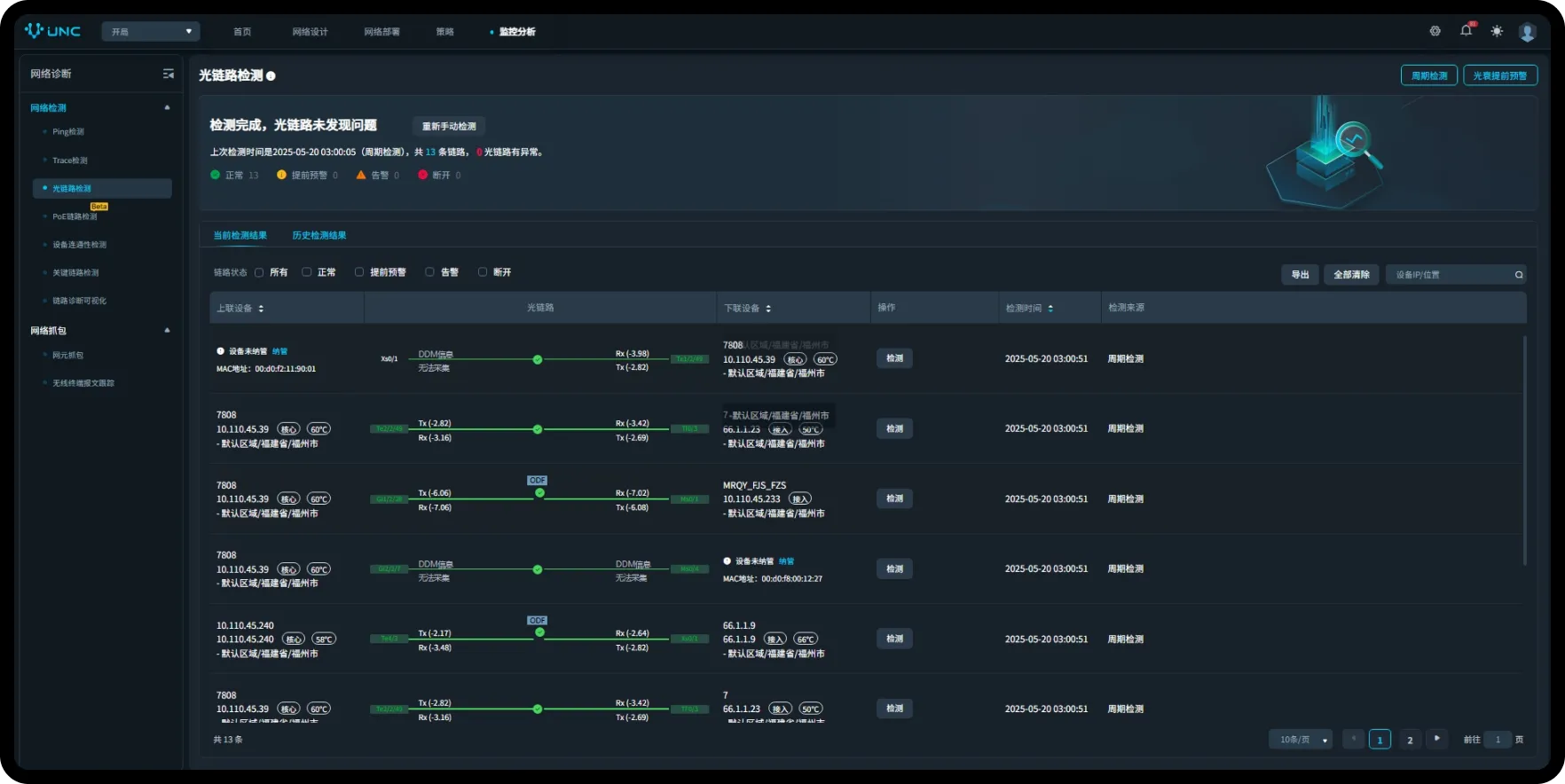

RG-UNC统一网络中心

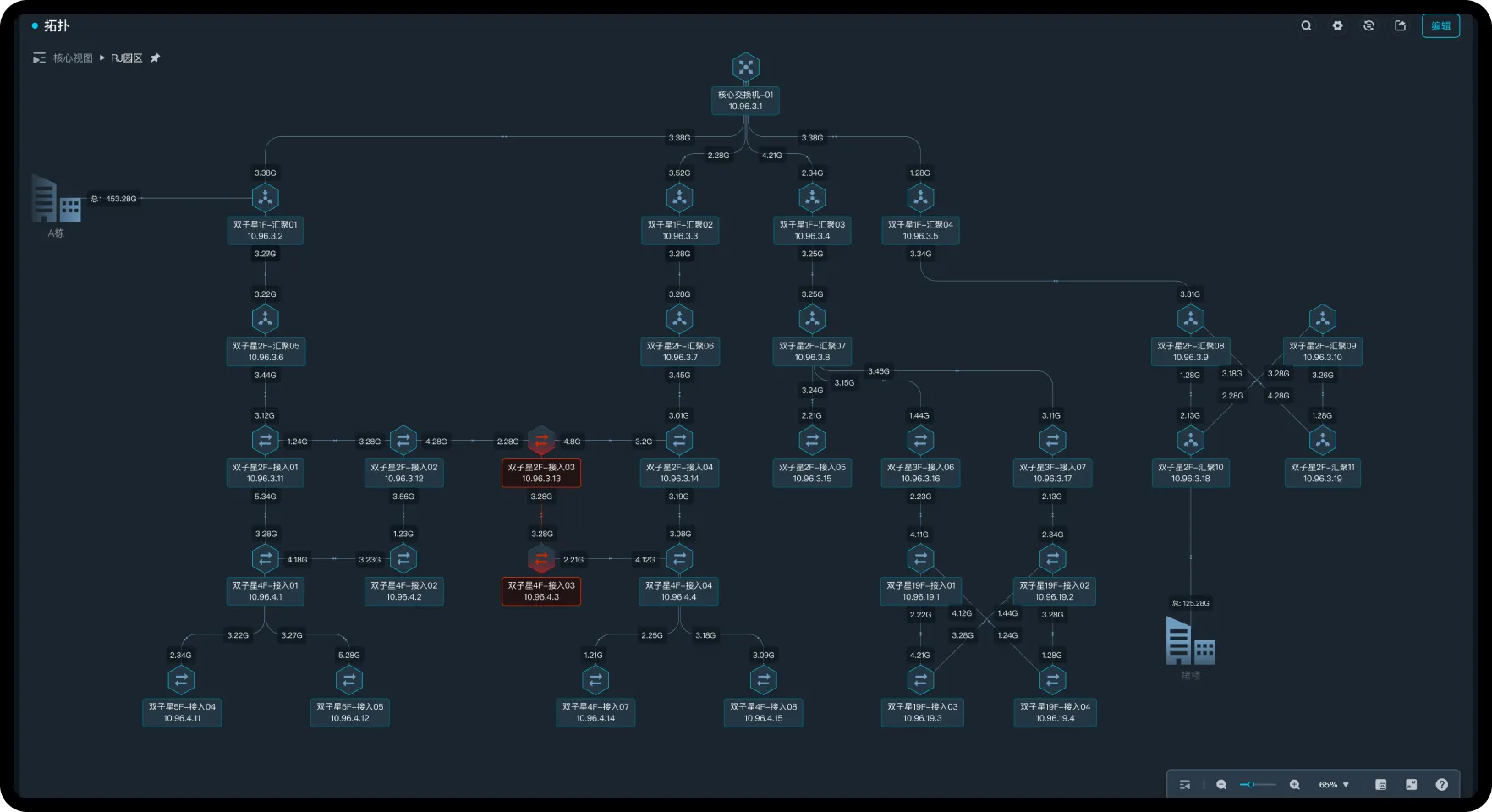

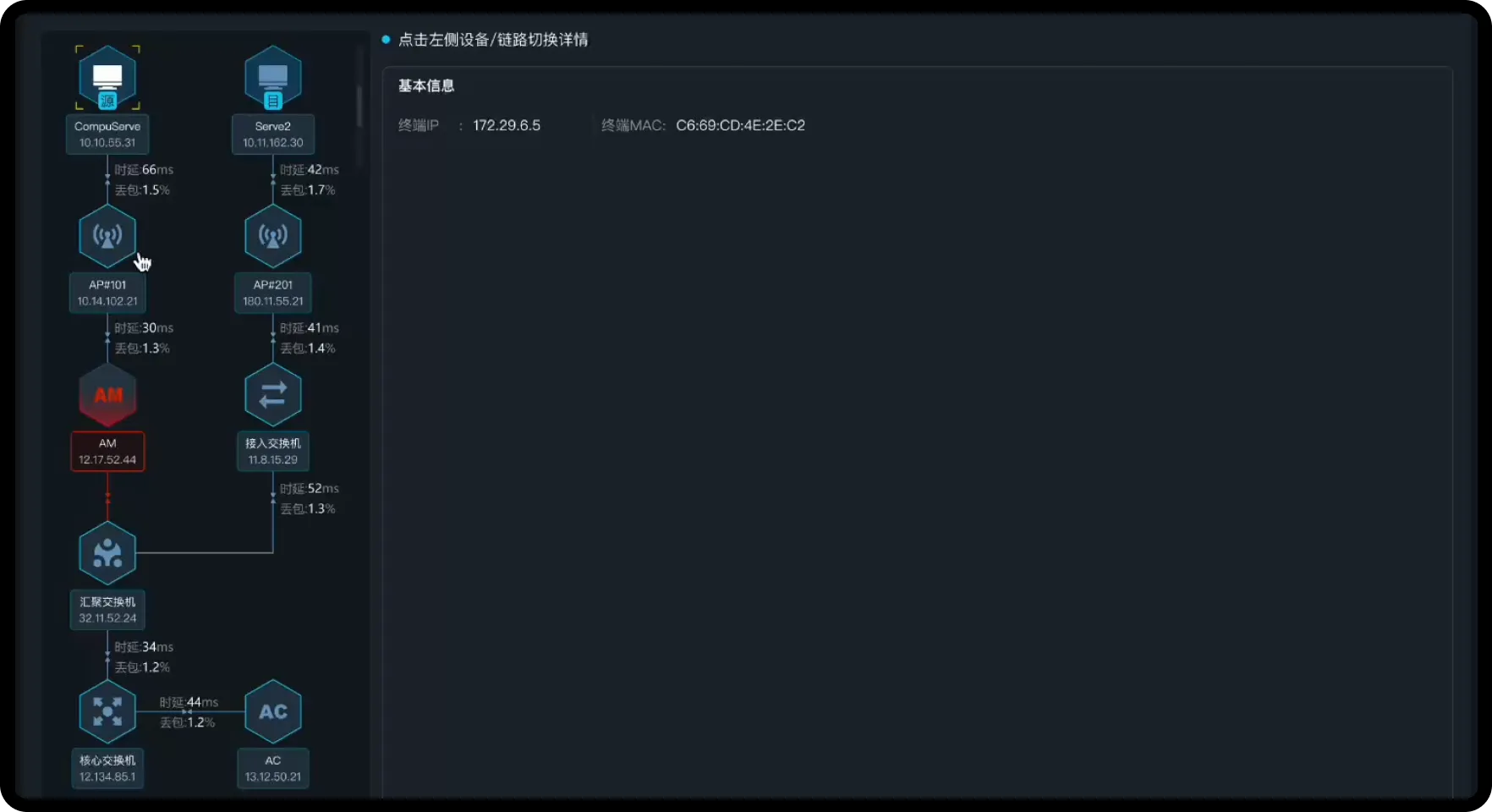

光链路端到端运维

统一平台管理与实时监控网络状态，针对光网络进行用户体验全链洞察、智能分析诊断，全方位保障业务体验

典型应用场景

极简以太彩光4.0网络解决方案适配教育、医疗、办公、智能制造、仓储物流等多场景

生产场景 办公场景 医疗场景 室外场景 教学场景 宿舍场景

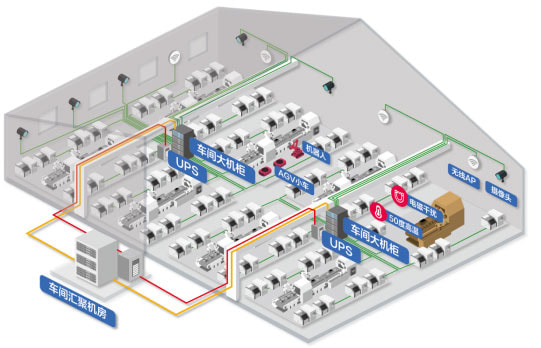

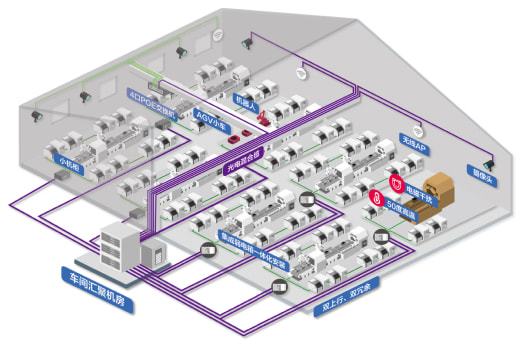

生产场景

光电一体、网格化部署

改造前

1个生产车间，800个信息点，网络布线56000米，每年换线周期8天

改造后

1个生产车间，800个信息点，网络布线8000米，每年换线周期4天

柔性生产换线效率
提升50%

生产环境业务可持续性
提升100%

线缆长度，减少4.8万米铜缆
节约70%

车间全域低压直流供电
无消防安全隐患

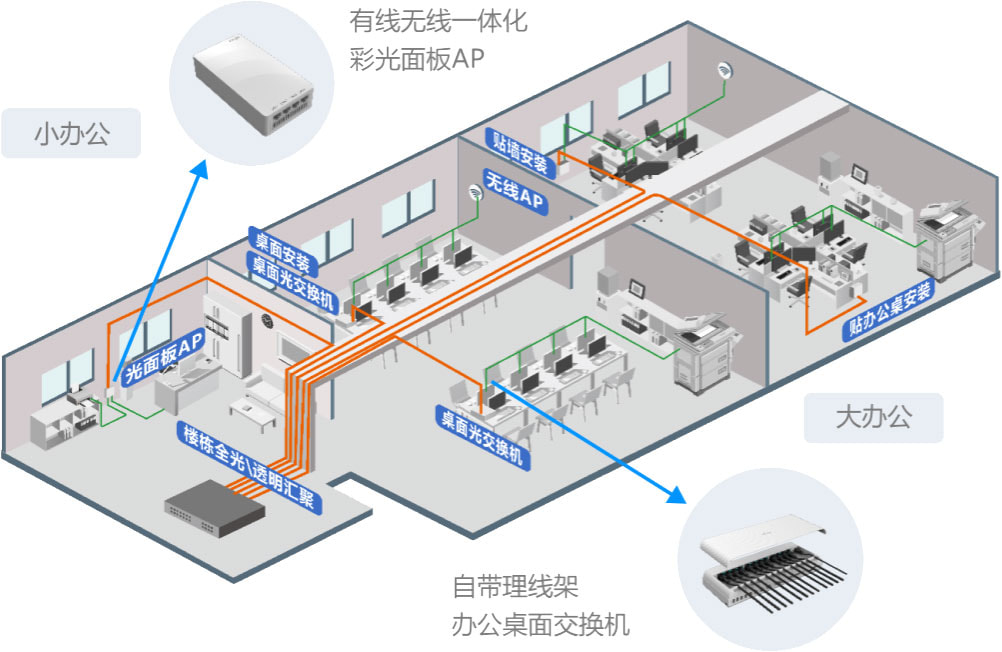

办公场景

部署灵活，大办公室部署入室多速率交换机、小办公室部署有线无线一体化彩光AP

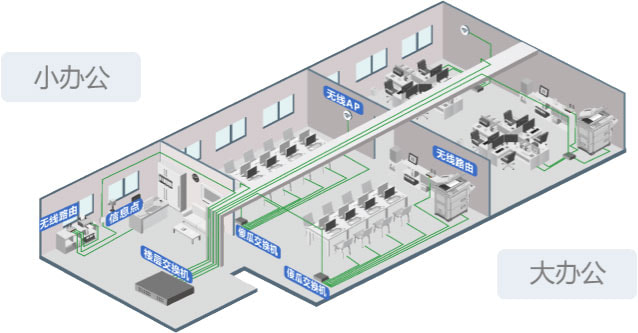

传统方案

人员变动，信息点不够，通过傻瓜交换扩展

傻瓜交换机 无法规范部署 ，随意摆放，不整洁，易环路

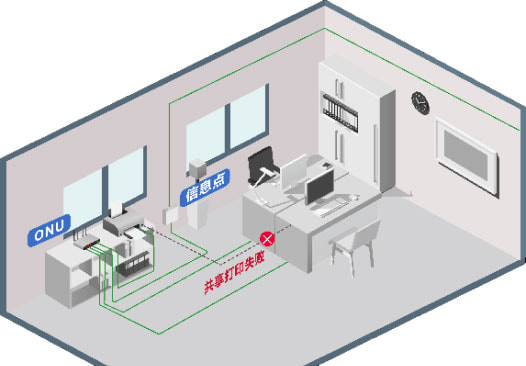

PON方案

办公室内部署ONU设备ONU天然二层隔离，共享、打印业务开通复杂

极简以太彩光

施工快、更美观，灵活安装，防环路，共享打印无压力

医疗场景

带宽提升5-20倍，260层CT影像调阅时间从20S缩短至5S

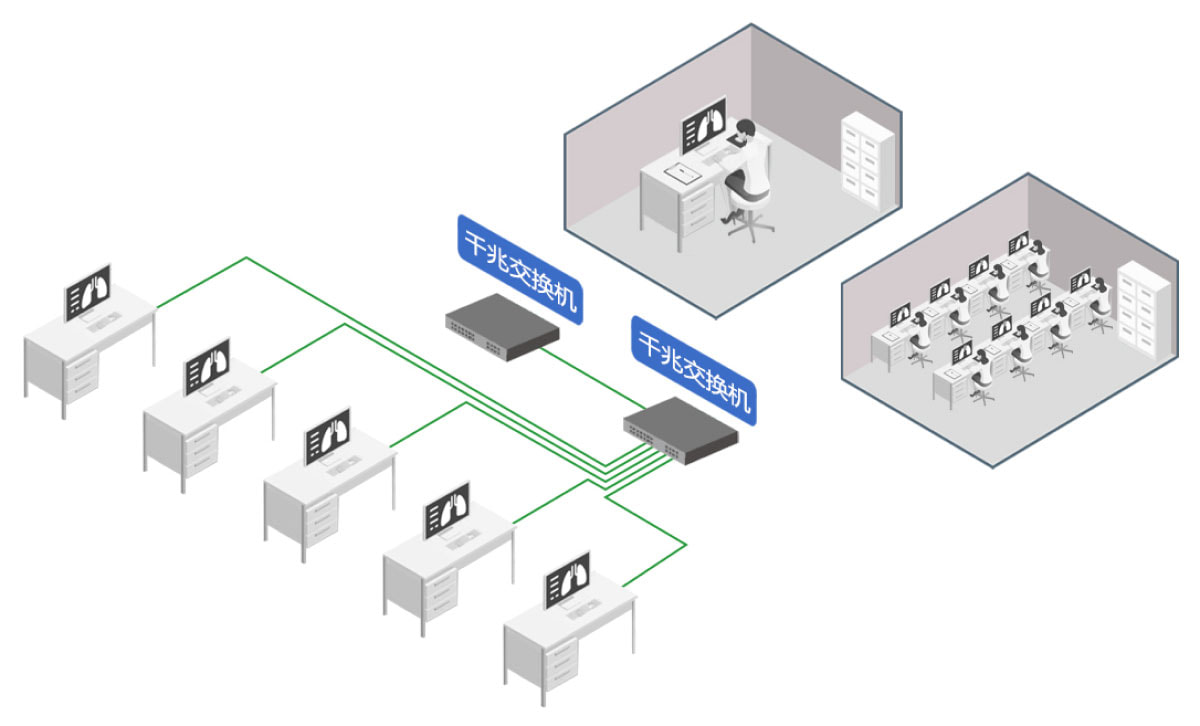

传统方案

通过千兆交换机进行级联以扩展网络，千兆速度无法提升，并发访问性能受限

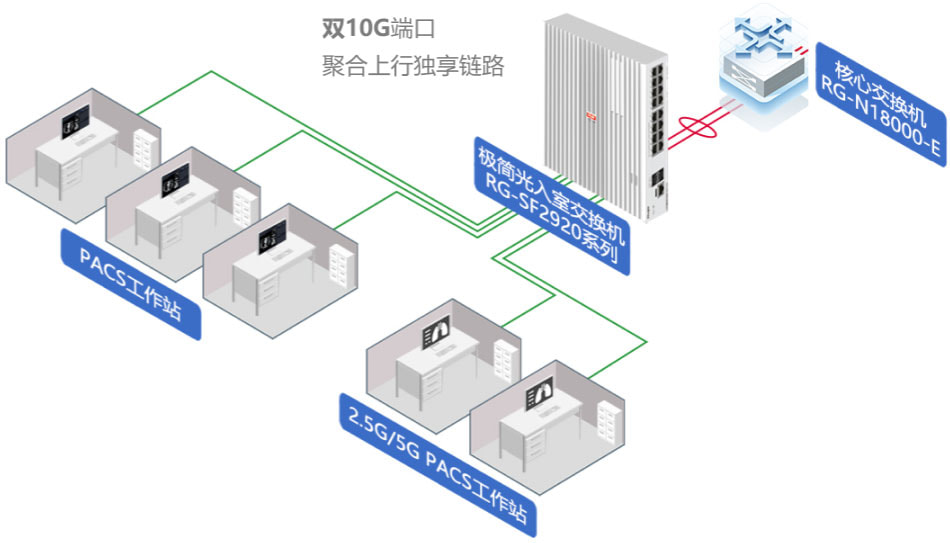

极简以太彩光

双万兆 ，提升带宽和可靠性
5G 下行，工作站高速接入
扩展灵活，随时上线新业务
全院PACS快速部署

常见影像，普通CT半身1min平均约600张，每张400K计算，总容量240M；核磁共振顶峰期约2000张，总容量800M；无创心脏增强顶峰期约5000张，总容量2G不等

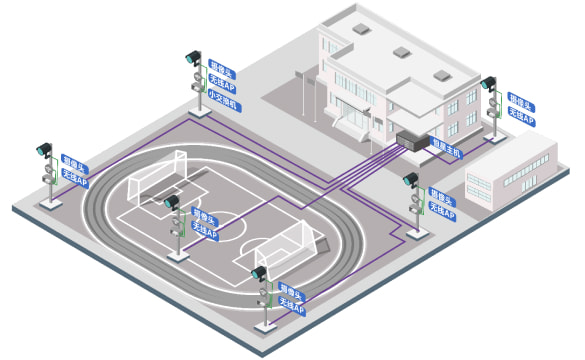

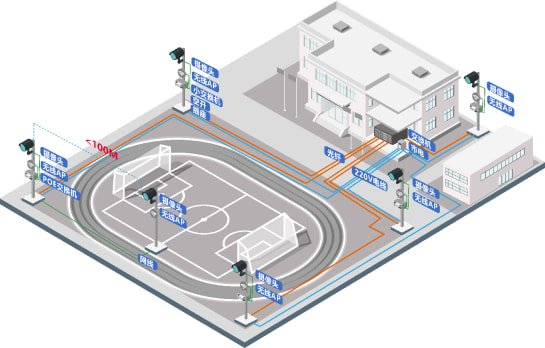

室外场景

校园智慧灯杆远距离供电更简单

传统方案

电线和光纤分开部署，施工复杂，强电取电难
电杆接入方式不统一，故障排查难

极简以太彩光

只需要部署一根线缆，施工简单，弱电传输
每个电杆设备接入方式一致，故障排查更简单

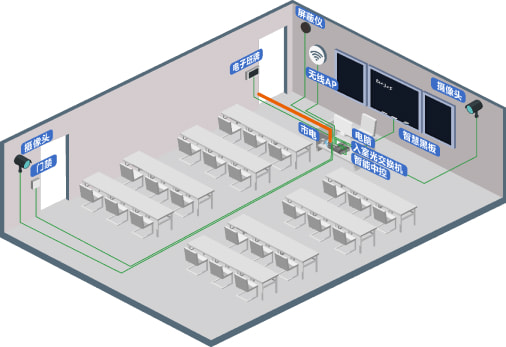

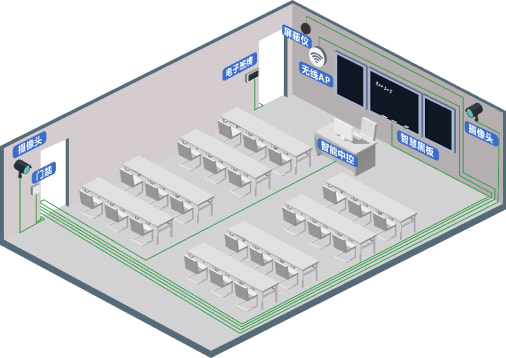

教学场景

教室标准化考场业务上线只需1天

传统方案

从弱电井拉线，平均每终端需要80米网线，施工周期每间教室需要3天

极简以太彩光

只需要从房间内布线即可，平均每终端需要10米网线，施工周期每间教室只需要1天

传统教室新增标准化考场业务（教室内增加2个摄像头、1个屏蔽仪）

宿舍场景

彩光搭配集中供电，使用安全，管理简单

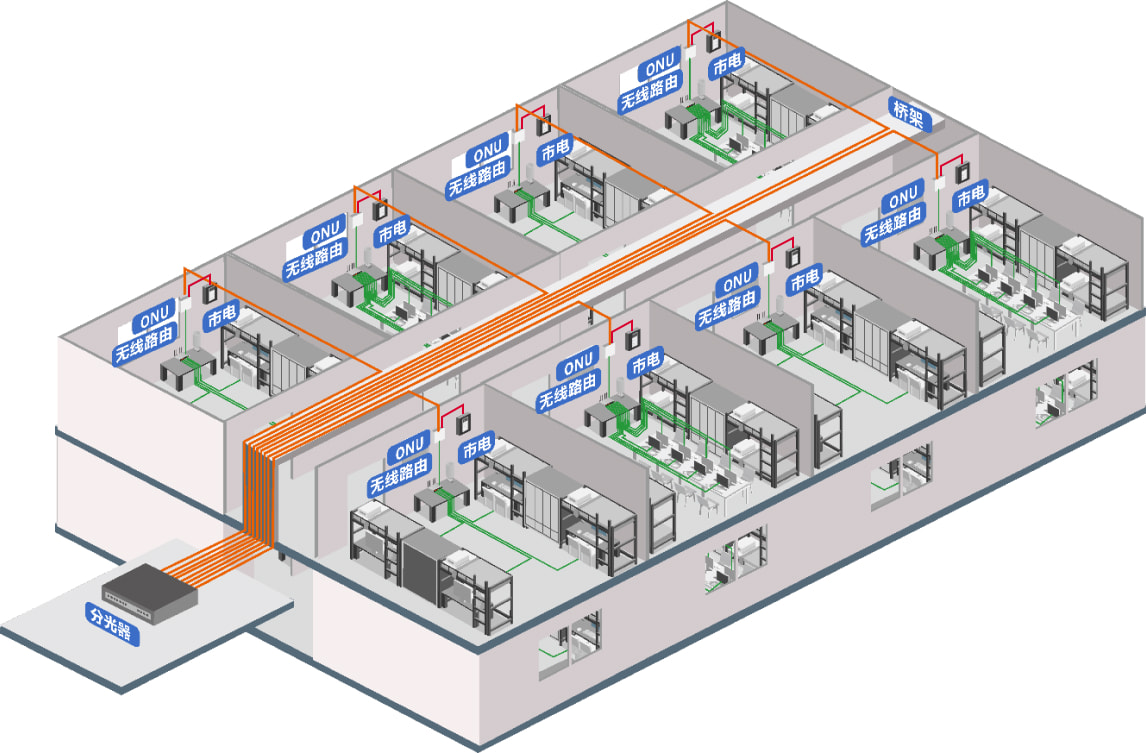

PON家用级方案—本地取电

自带无线性能较差 ，学生自购无线
路由器，信号干扰大自购无线路由器拨号代理上网，不能实名，
网络安全风险较大

PON企业级方案—ONU PoE供电

大幅增加部署和维护的的复杂度，
故障节点增加1 倍 成本较高

极简以太彩光

弱电间无源，零管理
彩光高性能高拓展 光纤资源归信息中心管理，供电在强电间
集中供电，责权更清晰

获取方案

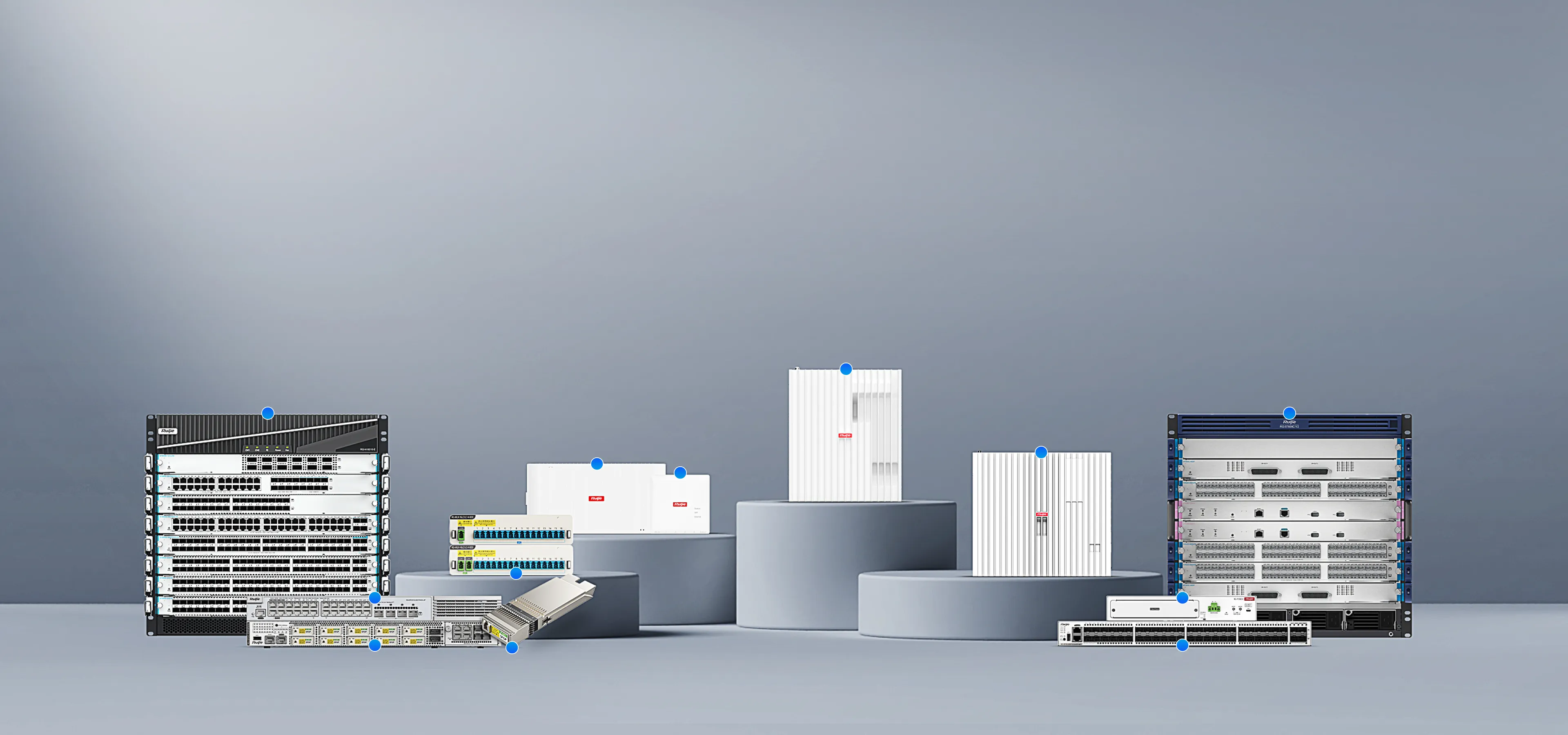

极简以太彩光4.0解决方案全系列产品推荐

全面适配企业级市场各种场景

核心交换机

超聚合核心彩光交换机

极简光入室交换机

彩光模块

极简光入室交换机

彩光透明汇聚

极简光入室交换机

极简光入室交换机

核心交换机

集中供电主机

极简光汇聚交换机

他们都选择了锐捷极简以太彩光方案

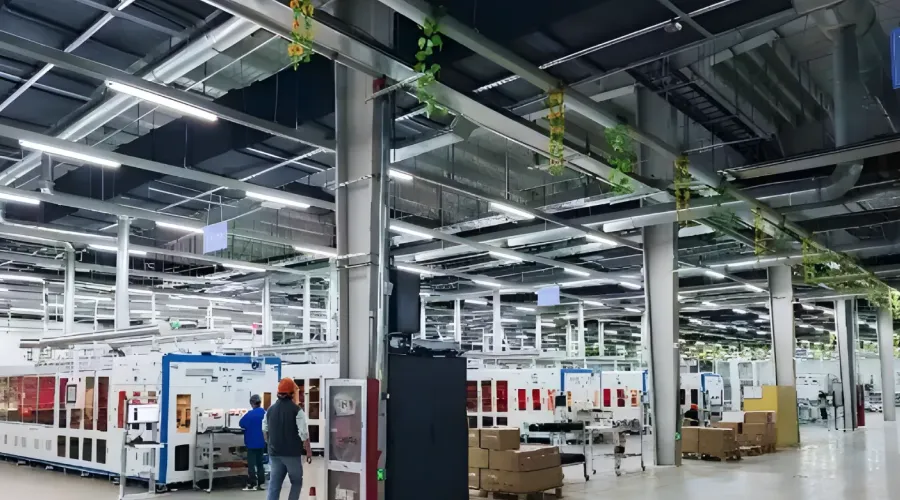

三安半导体

全光网络赋能三安半导体：极简架构重构智慧办公新范式

泉州三安半导体采用极简以太彩光方案，通过彩光波分技术实现独享带宽，SDN技术简化运维，SF静音交换机优化办公环境，汇聚无源弱电间免运维，扁平化组网提升50%部署效率，支撑半导体行业数字化转型。

查看案例

华侨大学

用一个暑假让1万名师生畅享网络体验，华侨大学妙招揭秘！

华侨大学厦门校区采用锐捷“彩光+星空无线”方案，通过无源汇聚、光电并行设计和一间一AP部署，实现Wi-Fi信号全覆盖、高清视频流畅播放、0延迟网络体验，完成宿舍网络全面升级。

查看案例

绵阳市中心医院

破局“线缆迷宫”，以光为笔绘就智慧医疗新图景

绵阳市中心医院采用极简以太彩光网络解决方案，部署极简光入室交换机实现千兆带宽独享，支持床头智慧屏等终端接入。护理响应效率提升30%，运维成本降低50%，助力医院数字化转型。

查看案例

查看更多案例

技术专栏

光网络，全光网，究竟啥是全光网？

光网络方案介绍和对比

十问十答揭示“彩光”精髓

直击选择难题：以太彩光还是PON，园区网用户必看指南！

以太和PON，谁能更好地支撑办公室横向流量业务？

以太彩光和PON，运维管理谁技高一筹？

以太彩光和PON，谁能为智慧教学带来理想带宽

以太彩光和PON网络谁能更好的支撑现代化高校基础职能？

好的网络为啥是三分建设七分运维？彩光是怎么做好智能运维的？

首度公开：极简以太彩光网络解决方案4.0五项关键创新

相关资源

新闻与活动

直播资源

常见问答

Q：以太彩光方案在冗余性和高可用性方面是如何设计的？

A：传统方案部署：汇聚交换机采用VSU模式部署，接入交换机通过双上行链路分别连接到两台汇聚交换机，实现了链路和设备的双重冗余，确保当部分链路中断时，流量可快速切换至备份链路。以太彩光方案采用了类似的设计理念，接入交换机通过两个光口分别连接到两台透明汇聚设备，核心交换机启用VSU模式，两台透明汇聚设备再分别连接到两台核心交换机。该架构同样实现了链路和设备的双重冗余与高可用性。

Q：彩光是个新技术，稳定性如何?

A：彩光技术(通常指CWDM或DWDM)在园区网场景中是一个相对较新的应用概念。但其底层技术--密集波分复用(DWDM)和粗波分复用(CWDM)一在运营商骨干网和城域网中已大规模部署多年，技术本身非常成熟且稳定可靠。园区场景应用的彩光方案(CWDM)，正是基于这些经过长期验证的运营商级技术。

Q：以太彩光方案能否兼容第三方交换机?

A：以太彩光方案的兼容性核心取决于透明汇聚设备与彩光光模块(核心侧/接入侧)。对于第三方接入交换机而言，彩光接入光模块可视为标准光接口器件，理论上支持即插即用；但是存在某些品牌交换机对于光模块型号有限制的情况，部分品牌交换机通过加密协议或白名单机制限制非认证光模块的使用，可能导致链路无法激活。因此针对非锐捷的第三方接入交换机,建议还是以实际测试为准。

Q：原来用的灰光，换彩光是不是连光纤都要换？

A：无需更换现有光纤。彩光方案（CWDM）与灰光方案均基于G.652.D标准单模光纤进行部署，从部署年限上初步判断，2009年后铺设的光纤90%以上兼容，实际操作还是要依据实际的部署情况来判断。

Q：透明汇聚设备的上下链路行都是单芯光纤吗？

A：透明汇聚设备的上行是单芯光纤。透明汇聚设备的下行有两种部署模式，采用1:8透明汇聚部署是双芯、1:16是单芯。
