【无线】无线组播功能

发布时间:2013-09-07
点击量:22049

功能介绍

由于无线网络资源有限默认对于组播数据是不会透传到无线,如果无线客户端需要接收组播资源,需要在AC上开启组播功能才能转发组播数据。

适用场景说明

无线用户需要接受组播流量,比如视频点播、视频教学等功能

优点:增加无线网络的使用率

缺点:过多的组播流量会消耗无线网络资源,组播流量的稳定性无法保证。

一、组网需求

无线用户能够接收到组播流量

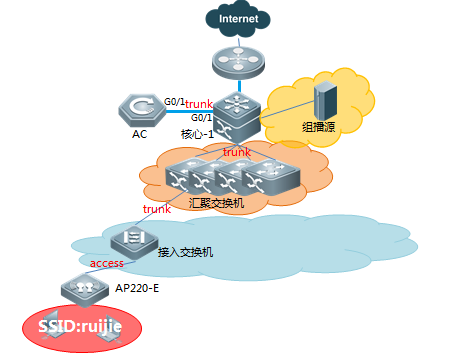

二、组网拓扑



三、配置要点

1、AC开启组播功能

2、AP开启组播功能

3、AC上开启未知报文广播功能

4、核心交换机开启PIM协议



四、配置步骤

1、AC上开启组播功能

AC-1(config)#ip multicast wlan //开启无线组播功能

AC-1(config)#ip igmp snooping //全局开启igmp检测功能

2、AP开启组播功能

AC-1(config)#ap-config ap220-e

AC-1(config-ap)#igmp snooping //AP开启igmp检测功能

3、AC上开启未知报文广播功能

AC-1(config)#data-plane wireless-broadcast enable

4、核心交换机上开启PIM协议

核心(config)#ip multicast-routing  //开启组播路由功能

核心(config)#interface vlan 10

核心(config-VLAN 10)#ip pim dense-mode //三层接口开启pim协议

核心(config)#interface vlan 50

核心(config-VLAN 50)#ip pim dense-mode

注:如果组播需要跨网段并且PIM使用的是稀疏模式则需要配置RP



五、配置验证

1、无线用户使用Wsend、Wlisten组播小软件进行测试,可以正常收到组播报文。

Wlisten只支持XP系统

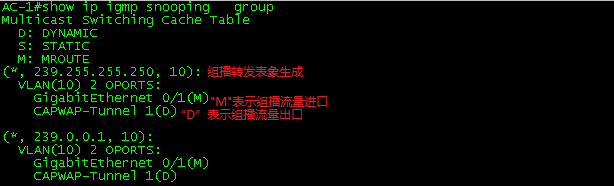

2、登陆到AC上通过show ip igmp snooping mroute、show ip igmp snooping group确认组播转发表是否生成

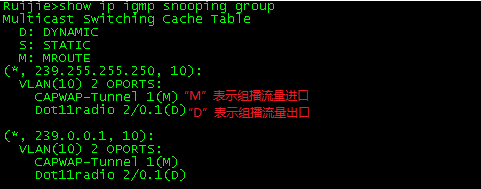

3、登陆到AP上通过show ip igmp snooping mroute、show ip igmp snooping group确认组播转发表是否生成
